HY-TF200L menggunakan sistem setem roda tenaga bawah dua untuk pemangkasan, pembentukan & singulasi rangka plumbum pasca-pencetakan semikonduktor, serasi dengan pakej SOT, TO, SOP dan DIP. Ia menjalankan 80–120 lejang seminit dengan kawalan PLC dan saling kunci keselamatan penuh, menyokong pemeriksaan visual CCD pilihan dan rangkaian sistem MES. Dilengkapi dengan alat ganti acuan ketepatan siri penuh, ia memenuhi keperluan pengeluaran pembungkusan IC besar-besaran.
Jenama :
HYRNUSNombor Item :
HY-TF200LPesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaMesin Singulasi Bentuk Trim Automatik Roda Tenaga Bawah Berkembar untuk Pemprosesan Kerangka Utama Semikonduktor
Pengenalan Produk
HY-TF200L Mesin Singulasi Bentuk Trim Automatik Roda Tenaga Bawah Berkembar ialah peralatan pemprosesan pasca pengacuan semikonduktor profesional, yang dikhaskan untuk memangkas, membentuk dan menyilangkan pin dan petunjuk bagi bingkai petunjuk semikonduktor yang dibentuk. Digunakan secara meluas untuk produk pembungkusan IC SOT, TO, SOP dan DIP arus perdana, ia membolehkan pengeluaran besar-besaran berkelajuan tinggi, stabil dan automatik untuk pengeluar pembungkusan semikonduktor.

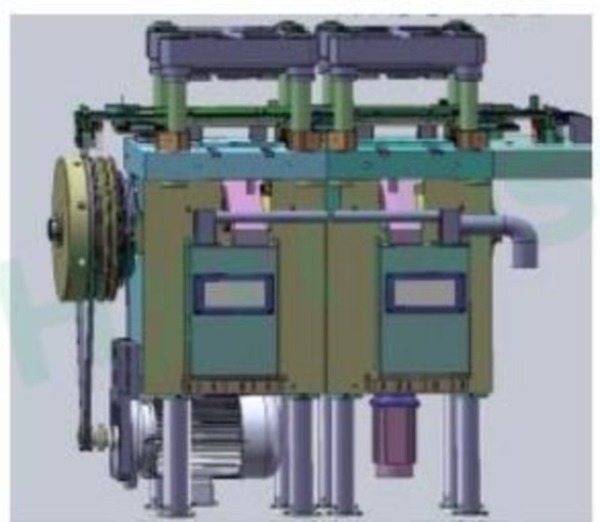

Tidak seperti peralatan kemasan kuasa tunggal konvensional, struktur hentakan roda tenaga dua bahagian bawah kami memberikan daya tebukan yang lebih kuat dan pengagihan tegasan yang seragam, memanjangkan hayat perkhidmatan acuan ketepatan. Ia berkesan mengurangkan gerinda dan ubah bentuk pin untuk mengurangkan kadar penolakan produk semasa pemprosesan rangka plumbum. Dilengkapi dengan alat ganti acuan ketepatan tersuai yang boleh ditukar ganti, satu mesin boleh bertukar secara fleksibel antara pelbagai spesifikasi pembungkusan untuk mengurangkan kos pelaburan peralatan anda.
Aplikasi Produk
Peralatan ini dikhaskan untuk memangkas, membentuk dan menyuling rangka plumbum semikonduktor yang dibentuk, serasi dengan pembungkusan SOT, TO, SOP dan DIP arus perdana untuk pengeluaran pembungkusan IC besar-besaran.
Ciri-ciri Produk
1. Sistem kuasa roda tenaga bawah dua hala, daya hentaman sekata, burr pin kurang & jangka hayat acuan yang panjang
2. Penebukan berkelajuan tinggi 80–120 SPM, penyuapan sesondol untuk kedudukan rangka plumbum yang tepat
3. Jig elastik berganda tanpa henti dengan mod penerimaan berganda, tiub & kotak pukal
4. Mitsubishi/Yonghong PLC + skrin sentuh, penarikan balik parameter satu klik untuk SOT/TO/SOP/DIP
5. Kunci keselamatan penuh: langsir cahaya, sensor pintu & butang berhenti kecemasan
6. Pemeriksaan kecacatan visual CCD pilihan & rangkaian kilang MES
7. Alat ganti acuan ketepatan yang boleh ditukar ganti, satu mesin untuk pelbagai jenis pakej

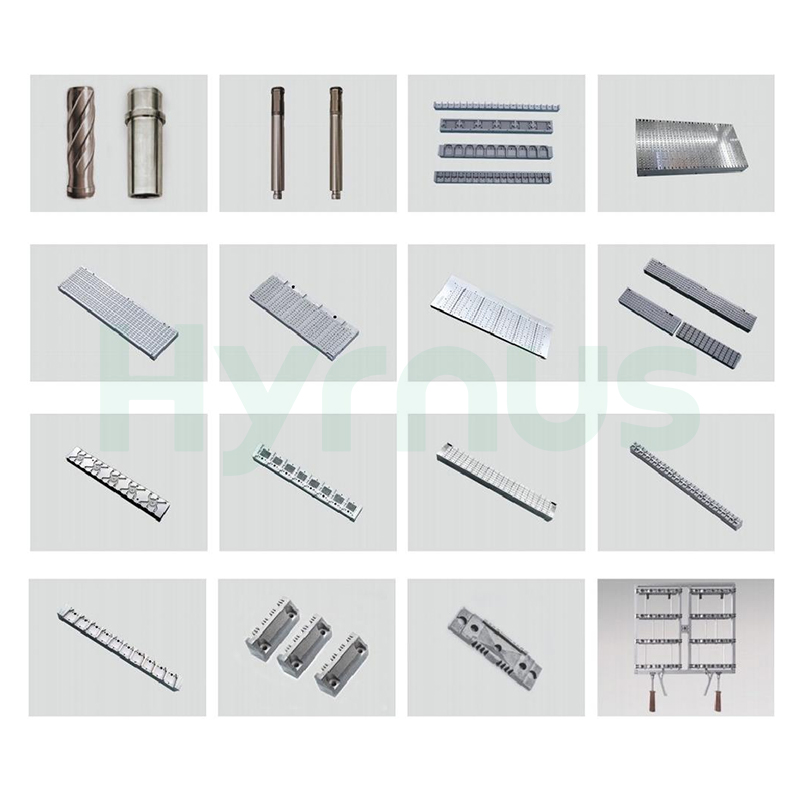

Alat Ganti Acuan Ketepatan
Spesifikasi Teknikal
| Barang | Spesifikasi |
| Sistem Setem | Sistem Setem Automatik dengan Kuasa Roda Tenaga Bawah Berganda |
| Permohonan | Potong, bentuk dan singulatkan pin dan wayar komponen semikonduktor yang dibentuk |
| Jenis Pakej yang Serasi | SOT, TO, SOP, DIP |
| Kelajuan Setem (SPM) | 80–120 sentakan seminit |
| Sistem Kawalan | Mitsubishi / Yonghong PLC + Skrin Sentuh + Butang Operasi |
| Sistem Kuasa | Motor + Klac |
| Mekanisme Pembukaan & Penutupan Acuan | Motor Servo + Set Gear |
| Mekanisme Pemakanan | Pemakanan Cam |
| Mekanisme Pemuatan | Jig spring bebas berganda untuk pemakanan kitaran tanpa henti |
| Mekanisme Penerimaan | Pengumpulan tiub atau penyimpanan kotak bahan pukal |
| Konfigurasi Keselamatan | Langsir lampu, sensor buka pintu, interlock keselamatan penuh & butang berhenti kecemasan |
| Aksesori Pilihan 1 | Peranti Pemeriksaan Visual CCD |
| Aksesori Pilihan 2 | Fungsi Rangkaian Sistem MES |
