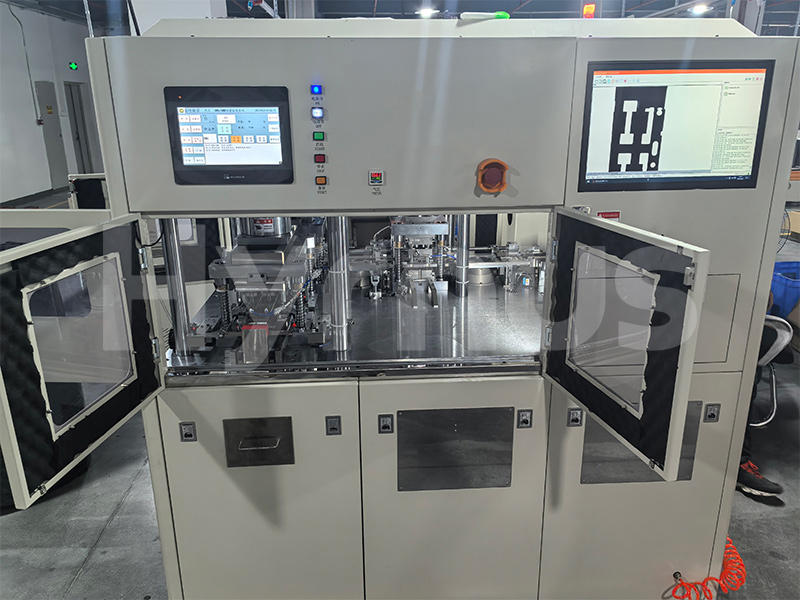

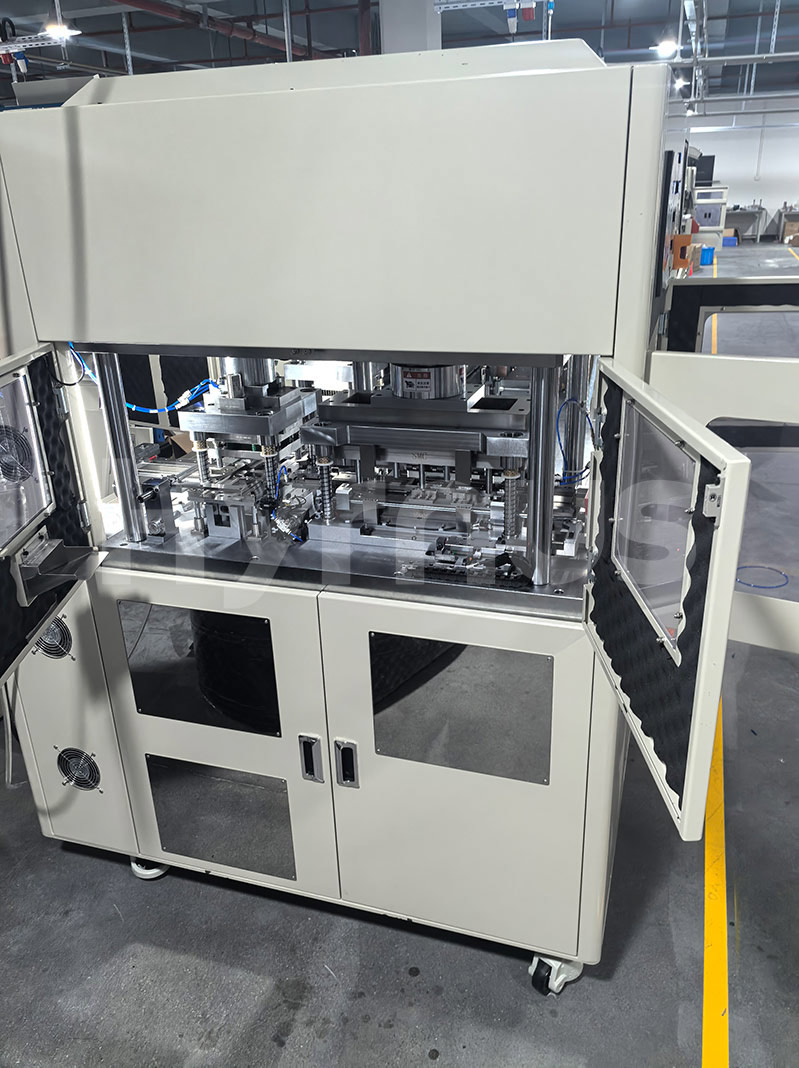

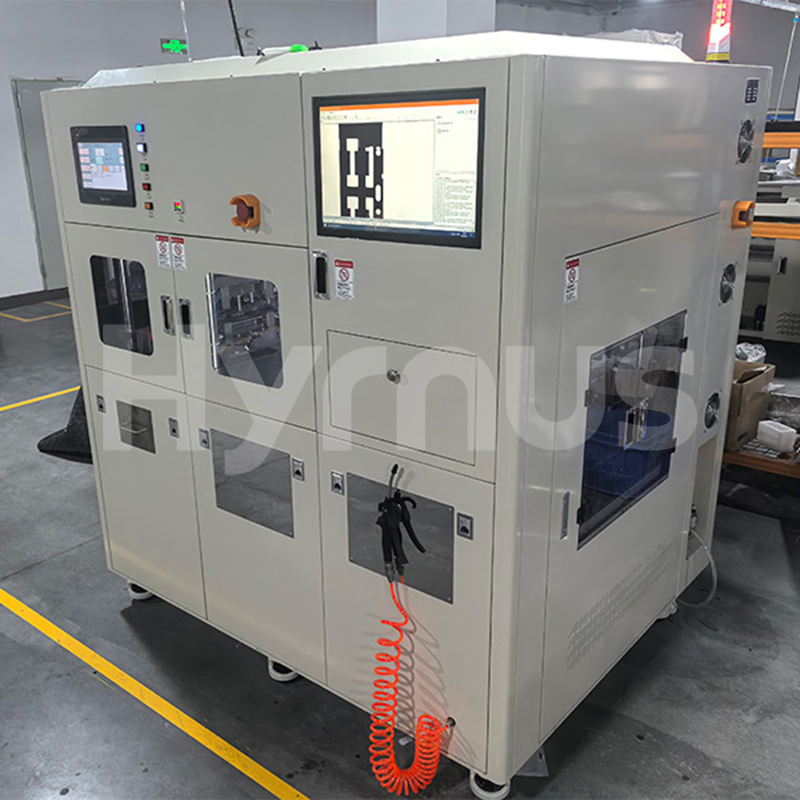

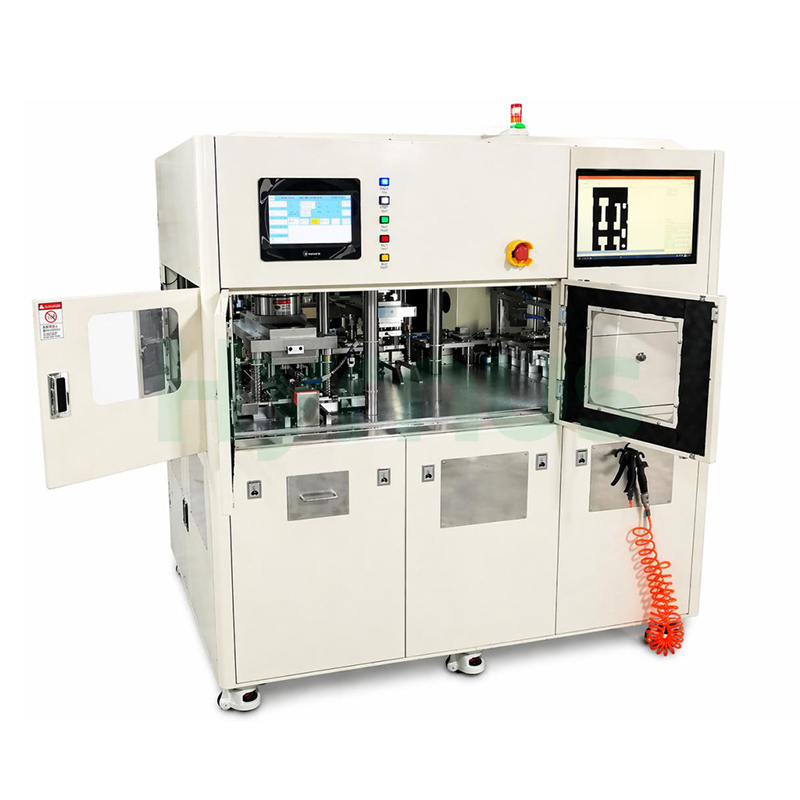

HY-TFS210Mesin Potong dan Bentuk Automatik Menyampaikan keupayaan trim dan bentuk berbilang pakej adaptif untuk keluarga peranti SMA, SMB dan SMC, menawarkan platform tunggal yang menghapuskan keperluan untuk talian khusus yang berasingan. Sistem ini mengatur urutan empat acuan—penyahlapisan, pra-pembentukan, pembentukan akhir dan pensaizan—dalam aliran kerja yang berterusan, mengurangkan pengendalian antara langkah dan risiko pencemaran. Daya pemprosesan diskalakan kepada jenis pakej: 90,000 unit sejam untuk SMA dan 45,000 untuk SMB, dengan modul pengambilan, pemindahan dan penebuk pacuan servo yang menyegerakkan gerakan dengan kesetiaan tahap mikron. Burr dihadkan kepada 0.05 mm dan lengkungan plumbum kepada ±0.15 mm, memastikan koplanari dan kebolehpaterian untuk proses pemasangan permukaan hiliran. Perlindungan anti-kesesakan dan beban lampau yang dikawal tork melindungi kedua-dua perkakas dan produk, manakala struktur panduan galas bebola dan alat pembentukan ASP23 memberikan hayat perkhidmatan yang lebih panjang dengan dua kitaran pengisaran semula. Skrin sentuh 10.4 inci memusatkan kawalan dengan kebenaran pengguna berperingkat, tetapan kedudukan parametrik dan peringatan ramalan untuk penyelenggaraan dan pelupusan skrap. Disokong oleh pneumatik SMC, panduan HIWIN dan servo DELTA, HY‑TFS210 mencapai hasil 99.95% dengan masa henti kurang daripada tiga peratus—pelaburan kalis masa depan untuk faundri dan OSAT yang memerlukan pertukaran pantas dan kualiti tanpa kompromi merentasi pelbagai format pakej.

Ciri

Struktur mudah, prestasi yang stabil dan boleh dipercayai

Pelbagai kombinasi modul pemuatan dan pemunggahan tersedia untuk pilihan pelanggan

Meja kerja membolehkan pertukaran dan pelarasan pantas untuk penggantian acuan produk yang berbeza

Operasi dan paparan skrin sentuh bersaiz besar, mudah dan fleksibel

Pengawal boleh atur cara berprestasi tinggi untuk kawalan yang pantas dan tepat

Acuan padat dan ringan dengan struktur pemasangan yang munasabah, mudah dibongkar dan dipasang

Spesifikasi Produk

Petunjuk Prestasi Sistem
UPH untuk SMA (800 pcs/bingkai utama)	≥ 90K / jam	Di bawah penggunaan biasa, tidak termasuk isu-isu penting
UPH untuk SMB (600 pcs/bingkai utama)	≥ 45K / jam	Disyorkan: 130 sebatan seminit
UPH untuk SMC (320 keping/rangka utama)	≥ 75 / jam
Kadar Pukulan Menebuk	45-55 sebatan/minit
MTBA (Jangka Masa Antara Bantuan)	≥ 40 minit
MTBF (Purata Masa Antara Kegagalan)	≥ 120 jam
MTTA (Masa Purata untuk Menyelesaikan)	≤ 5 minit
Kadar Waktu Henti	≤ 3%	Acuan
Petunjuk Fungsian Acuan

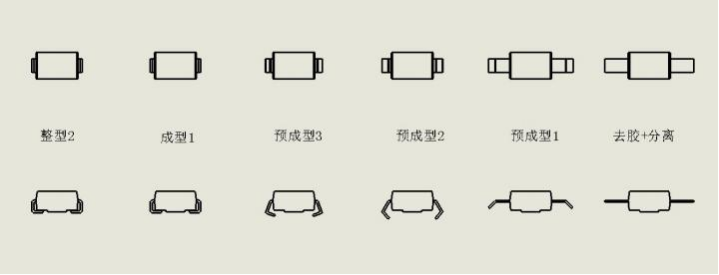

Konfigurasi Langkah Proses	Acuan 1 & 3: Nyahpasang + Asingkan + Pra-bentuk 1 + Pra-bentuk 2
	Acuan 2 & 4: Bentuk 1 + Bentuk 2 + Saiz	Kedudukan bilah relatif kepada pusat rangka utama
Kedudukan Menebuk - SMA (800 pcs/kerangka utama)	80 Keping / Langkah
Kedudukan Menebuk - SMB (600 pcs/kerangka utama)	60 Keping / Langkah
Kedudukan Menebuk - SMC (320 pcs/kerangka utama)	32 Keping / Langkah
Burr Menebuk	≤ 0.05 mm
Penyimpangan Menebuk	Pusat ≤ 0.03
Pelonggaran Plumbum	≤ ± 0.15
Plumbum Berbentuk "S"	≤ ± 0.15
Kerosakan Remuk Plumbum	Tidak dibenarkan
Kerosakan Remuk Badan Berbentuk	Tidak dibenarkan
Daya Impak Langsung pada Badan Acuan	Tidak dibenarkan
Bahan Alat Penebuk	Keluli tungsten / Keluli berkelajuan tinggi
Bahan Alat Pembentuk	ASP23
Hasil Tebukan	≥ 99.95%
Masa Pengisaran Semula Alat	2 kali
Pemasangan Selepas Pengisaran Semula Alat	Gantikan shim
Struktur	Jenis tiga plat
Struktur Panduan	Sangkar galas bebola
Pemeriksaan kesilapan	Ya
Pengesanan Kedudukan	Ya
Pengenalpastian Jenis	Ya
Anti-terbalik Mekanikal	Ya
Poka-yoke Alat	Ya
Penetapan Acuan	Blok
Bahagian Pemuatan
Kaedah Pemuatan	Tidak perlu berhenti untuk menukar majalah
Pengesanan Kedudukan Magazin	Ya
Pengesanan Songsang Majalah	Ya
Perlindungan Perjalanan Terlalu Banyak Majalah	Ya
Laman Utama Majalah & Pengesanan Had	Ya
Bahagian Suapan
Kuasa Pemakanan	(Tidak dinyatakan)
Fungsi Anti-kesemakan	Kawalan tork
Fungsi Tetapan Kedudukan Berparameter	Ya
Fungsi Pengesahan Kehadiran Produk	Ya
Bahagian Pengambilan
Kuasa Pengambilan	Motor servo
Pengesanan Kehadiran Rangka Utama	Ya
Pengesanan Jatuh Semasa Pengambilan	Ya
Fungsi Tetapan Kedudukan Berparameter	Ya
Bahagian Pemindahan Dalam Acuan
Fungsi Anti-kesemakan	Ya
Pengesanan Kedudukan Bawah Pawl	Ya
Pergerakan Mengangkat Pawl	Dipacu silinder
Pergerakan Lateral Pawl	Dipacu servo
Seksyen Kuasa
Kuasa Menebuk	Motor servo
Mekanisme Kuasa	Mekanisme rod penyambung aci engkol
Fungsi Penukaran Kedudukan Kerja / Persediaan Kedudukan	Ya
Fungsi Perlindungan Beban Lebih	Ya
Pelepasan Bantuan Skrap	Kipas tekanan negatif
Bahagian Pemunggahan
Kaedah Pemunggahan	Koleksi majalah pukal
Bahagian Kawalan
Komponen Kawalan	PLC
HMI	Skrin sentuh 10.4"
Bahasa Antara Muka	Bahasa Cina Ringkas
Mod Kawalan	Automatik / Manual
Program Kawalan	Tidak disediakan
Antara Muka Operasi
Kebenaran Pengguna	Operator / Juruteknik / Pentadbir
Fungsi Permulaan Parameter	Disediakan
Fungsi Peringatan Hayat Alat	Ya
Fungsi Peringatan Kapasiti Tong Skrap	Ya
Fungsi Tetapan Berparameter	Ya
Fungsi Peringatan Penyelenggaraan	Ya
Fungsi Pengiraan Produk & Pengeluaran	Ya
Dokumentasi
Gambarajah Skematik Elektrik
Manual Pengguna, Manual Penyelenggaraan & Servis
Lukisan Alat Ganti/Pakai
Item Penyelenggaraan	Kitaran Penyelenggaraan
Pembersihan dan pelinciran bahagian yang bergerak	Sekali sebulan
Pembersihan permukaan sensor	Sekali sebulan
Pelinciran aci engkol	Dua bulan sekali
Pemeriksaan tepi canggih acuan	Sekali sehari
Pemeriksaan pelepasan aci engkol	Sekali setiap enam bulan
Pembersihan dan penyelenggaraan acuan	Sekali setiap tiga hari
Komponen Pneumatik	SMC, AIRTAC, CKD
Bahagian FA	MISUMI, HIWIN
Motor Servo	Inovasi, DELTA, Invt	Pelanggan
Skrin Sentuh	Weinview, PROFACE	Pelanggan
PLC	KEYENCE, Inovance, FATEK	Pelanggan
Pemeriksaan tepi canggih acuan	Sekali sehari	Pelanggan
Pemeriksaan pelepasan aci engkol	Sekali setiap enam bulan	Pelanggan
Penggantian tali sawat pemasaan aci engkol	Sekali setahun	Pelanggan



Keperluan Produk Sebelum Potongan/Borang

Sisihan pusat antara produk yang dibentuk dan rangka utama	≤ 0.05 mm
Penyimpangan konsistensi saiz badan yang dibentuk	≤ 0.02 mm
Penyimpangan pusat antara sebatian acuan atas dan bawah	≤ 0.03 mm
Kriteria penolakan sebelum pemangkasan/bentukan	Produk dengan acuan yang tidak lengkap atau acuan yang hilang mesti ditolak

Gambarajah Skematik Stesen Trim/Borang Produk

Syarat penggunaan

Dimensi Luar Peralatan (LWH mm)	2280x1250x1800 (dimensi rujukan, tertakluk kepada produk sebenar)
Berat Peralatan (kg)	2400
Bekalan Kuasa Peralatan (V)	3-fasa 5-wayar 380V
Bekalan Udara Mampat (Mpa) Peralatan	0.4-0.7
Penggunaan Udara Mampat Peralatan (lpm)	12
Suhu Operasi Peralatan (°C)	5-35
Kelembapan Operasi Peralatan (%)	75
Kuasa Nilai Peralatan (kW)	9.5
Tekanan Bekalan Air Peralatan	Tiada
Penggunaan Air Peralatan	Tiada
Keperluan Vakum Peralatan (Mpa)	Tiada
