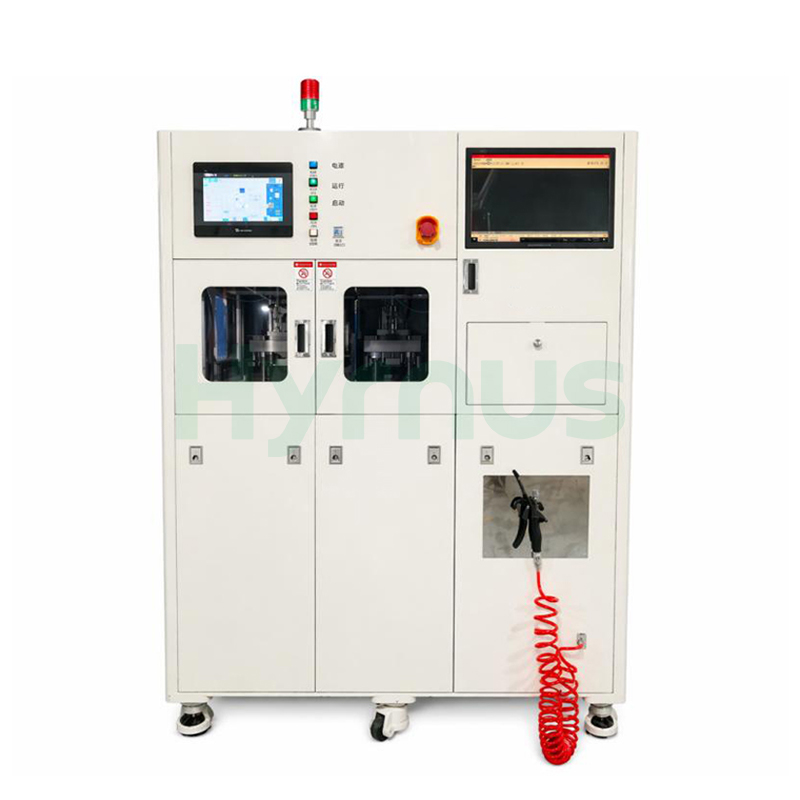

Sistem Potongan dan Bentuk Automatik untuk Pakej TO252-6R

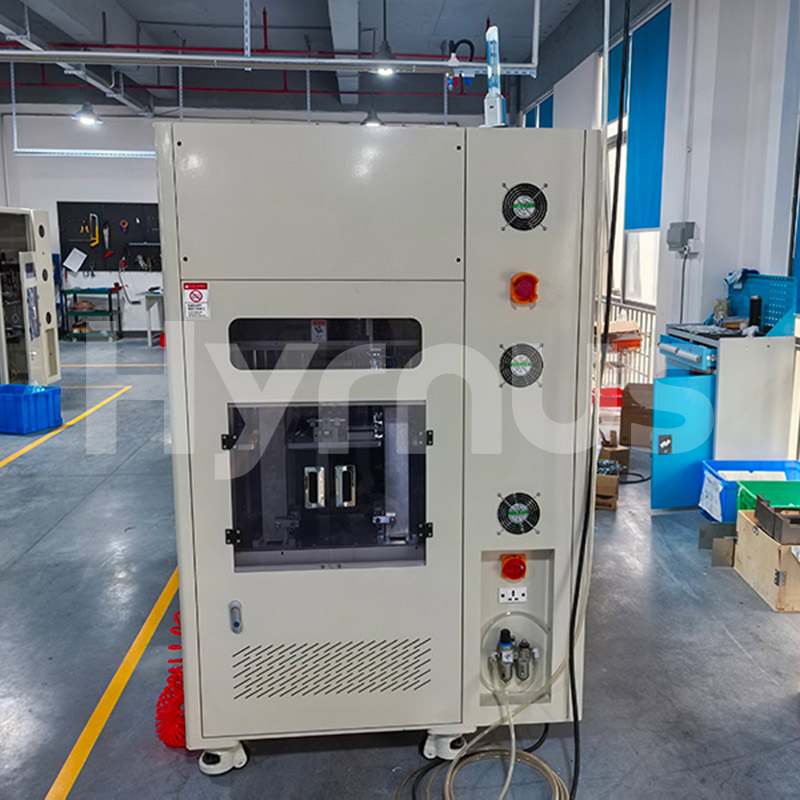

Peralatan Pembentukan Plumbum Semikonduktor HY-TF210 menggunakan konfigurasi dua acuan: Acuan 1 melakukan penyahgatean, pemangkasan 1 dan pemangkasan 2 dengan pemeriksaan CCD; Acuan 2 melakukan pemotongan, pembentukan 1, pembentukan 2 dan pemisahan. Setiap lejang memproses 24 kedudukan (192 keping setiap rangka plumbum), mencapai burr tebukan ≤0.08mm, sisihan tebukan pusat ≤0.03mm, koplanari plumbum ≤±0.15mm dan kawalan plumbum berbentuk "S" ≤±0.15mm, tanpa remuk plumbum, kerosakan badan acuan atau hentaman langsung pada badan acuan yang dibenarkan. Sistem ini mempunyai pemuatan magasin berganda tanpa henti untuk pertukaran magasin, penyuapan dipacu servo dengan anti-kemacetan terkawal tork, pengambilan dipacu servo dengan pengesanan kehadiran dan penurunan dan penebukan berkuasa servo melalui mekanisme rod penyambung aci engkol dengan pelarasan kelajuan digital tanpa langkah dan perlindungan beban lampau. Spesifikasi utama termasuk keluli tungsten/keluli berkelajuan tinggi untuk alat penebuk dan ASP23 untuk alat pembentuk, pengisaran semula alat sehingga 2 kali dengan penggantian shim, struktur tiga plat dengan panduan sangkar galas bebola, dan kalis ralat yang komprehensif termasuk anti-undur mekanikal dan poka-yoke alat. Sistem ini beroperasi pada 3-fasa 5-wayar 380V dengan kuasa undian 8.5kW, memerlukan udara termampat 0.4–0.7MPa pada 12 L/min, dan berukuran 2600 × 1100 × 1800 mm dengan berat 1250kg. Ia dikawal oleh PLC dengan HMI skrin sentuh 10.4", menawarkan antara muka Cina yang dipermudahkan, mod automatik/manual, dan kebenaran pengguna tiga peringkat (Operator/Juruteknik/Pentadbir), dengan permulaan parameter, peringatan hayat alat, dan dokumentasi lengkap termasuk skema elektrik, manual pengguna/penyelenggaraan, dan lukisan alat ganti.

Spesifikasi Produk

Petunjuk Prestasi Sistem
UPH	≥ 70k / jam
Kadar Pukulan Menebuk	50–60 sebatan/minit
MTBA (Jangka Masa Antara Bantuan)	≥ 40 minit
MTBF (Purata Masa Antara Kegagalan)	≥ 120 jam
MTTA (Masa Purata untuk Menyelesaikan)	≤ 5 minit
Kadar Waktu Henti	≤ 3%
Petunjuk Fungsian Acuan
Konfigurasi Langkah Proses	Acuan 1: Degate + Trim 1 + Trim 2 (dengan CCD)
	Acuan 2: Potongan + Bentuk 1 + Bentuk 2 + Pemisahan
Kedudukan Menebuk (192p/kerangka utama)	24 Keping / Langkah
Burr Menebuk	≤ 0.08 mm
Penyimpangan Menebuk	Pusat ≤ 0.03
Koplanari Plumbum (Warpage)	≤ ± 0.15
Plumbum Berbentuk "S"	≤ ± 0.15
Kerosakan Remuk Plumbum	Tidak dibenarkan
Kerosakan Remuk Badan Berbentuk	Tidak dibenarkan
Daya Impak Langsung pada Badan Acuan	Tidak dibenarkan
Bahan Alat Penebuk	Keluli tungsten / Keluli berkelajuan tinggi
Bahan Alat Pembentuk	ASP23
Hasil Tebukan	≥ 99.95%
Masa Pengisaran Semula Alat	2 kali
Pemasangan Selepas Pengisaran Semula Alat	Gantikan shim
Struktur	Jenis tiga plat
Struktur Panduan	Sangkar galas bebola
Pemeriksaan kesilapan	Ya
Pengesanan Kedudukan	Ya
Pengenalpastian Jenis	Ya
Anti-terbalik Mekanikal	Ya
Poka-yoke Alat	Ya
Penetapan Acuan	Rel panduan standard dan blok had
Bahagian Pemuatan
Kaedah Pemuatan	Pemuatan majalah berganda, tidak perlu berhenti untuk menukar majalah
Pengesanan Kedudukan Magazin	Ya
Pengesanan Songsang Majalah	Ya
Perlindungan Perjalanan Terlalu Banyak Majalah	Ya
Laman Utama Majalah & Pengesanan Had	Ya
Bahagian Suapan
Kuasa Pemakanan	Motor servo
Fungsi Anti-kesemakan	Kawalan tork
Fungsi Tetapan Kedudukan Berparameter	Ya
Fungsi Pengesahan Kehadiran Produk	Ya
Bahagian Pengambilan
Kuasa Pengambilan	Motor servo
Pengesanan Kehadiran Rangka Utama	Ya
Pengesanan Jatuh Semasa Pengambilan	Ya
Perlindungan Rumah & Perjalanan Terlalu Banyak	Suis had
Fungsi Tetapan Kedudukan Berparameter	Ya
Bahagian Pemindahan Dalam Acuan
Fungsi Anti-kesemakan	Ya
Pengesanan Kedudukan Bawah Pawl	Ya
Pergerakan Mengangkat Pawl	Dipacu silinder
Pergerakan Lateral Pawl	Dipacu servo

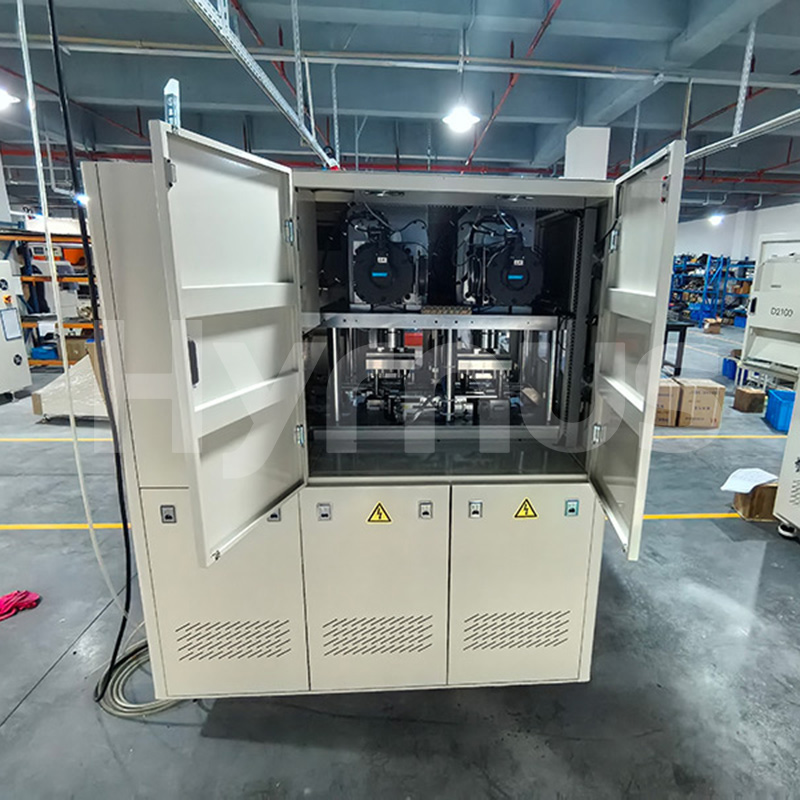

Seksyen Kuasa
Kuasa Menebuk	Motor servo
Mekanisme Kuasa	Mekanisme rod penyambung aci engkol
Pelarasan Kelajuan	Pelarasan digital tanpa langkah
Fungsi Penukaran Kedudukan Kerja / Persediaan Kedudukan	Ya
Fungsi Perlindungan Beban Lebih	Ya
Pelepasan Bantuan Skrap	Kipas tekanan negatif

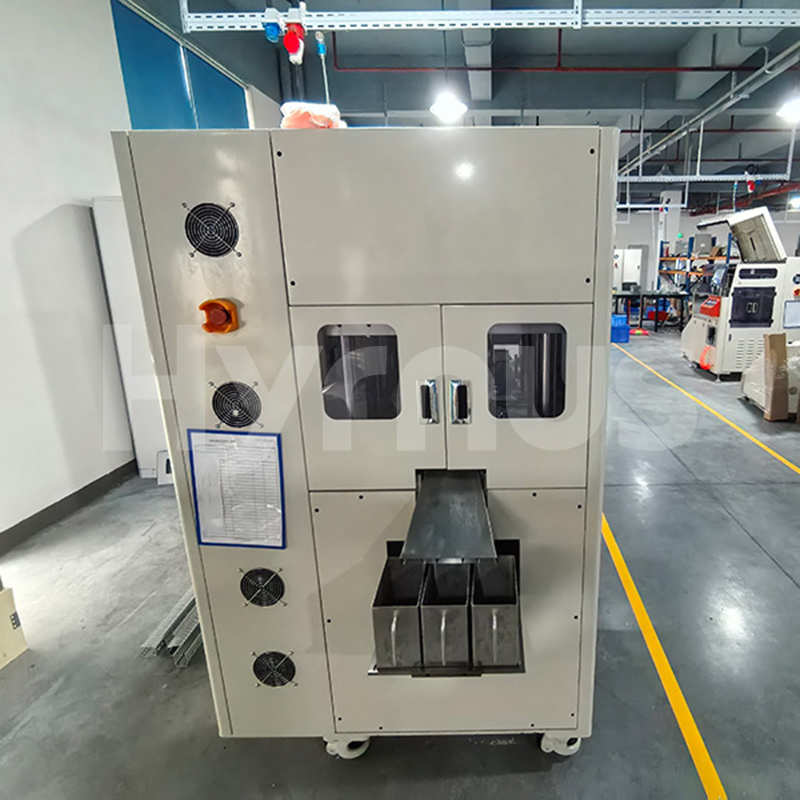

Bahagian Pemunggahan
Kaedah Pemunggahan	Pengumpulan pukal
Fungsi Mengira	Ya
Bahagian Kawalan
Komponen Kawalan	PLC
HMI	Skrin sentuh 10.4"
Bahasa Antara Muka	Bahasa Cina Ringkas
Mod Kawalan	Automatik / Manual
Program Kawalan	Tidak disediakan
Antara Muka Operasi
Kebenaran Pengguna	Operator / Juruteknik / Pentadbir
Fungsi Permulaan Parameter	Disediakan
Fungsi Peringatan Hayat Alat	Ya
Dokumentasi
Gambarajah Skematik Elektrik
Manual Pengguna, Manual Penyelenggaraan & Servis
Lukisan Alat Ganti/Pakai
Komponen Pneumatik	SMC, AIRTAC, CKD
Bahagian FA	MISUMI, HIWIN
Motor Servo	Inovasi, DELTA, Invt
Skrin Sentuh	Weinview, PROFACE
PLC	KEYENCE, Inovance, FATEK
Item Penyelenggaraan	Kitaran Penyelenggaraan
Pembersihan dan pelinciran bahagian yang bergerak	Sekali sebulan
Pembersihan permukaan sensor	Sekali sebulan
Pelinciran aci engkol	Dua bulan sekali
Pemeriksaan tepi canggih acuan	Sekali sehari
Pemeriksaan pelepasan aci engkol	Sekali setiap enam bulan
Pembersihan dan penyelenggaraan acuan	Sekali setiap tiga hari

Syarat penggunaan

Dimensi Luar Peralatan (LWH mm)	2600x1100x1800 (dimensi rujukan, tertakluk kepada produk sebenar)
Berat Peralatan (kg)	1250
Bekalan Kuasa Peralatan (V)	3-fasa 5-wayar 380V
Bekalan Udara Mampat (Mpa) Peralatan	0.4-0.7
Penggunaan Udara Mampat Peralatan (lpm)	12
Suhu Operasi Peralatan (°C)	5-35
Kelembapan Operasi Peralatan (%)	75
Kuasa Nilai Peralatan (kW)	8.5
Tekanan Bekalan Air Peralatan	Tiada
Penggunaan Air Peralatan	Tiada
Keperluan Vakum Peralatan (Mpa)	Tiada
