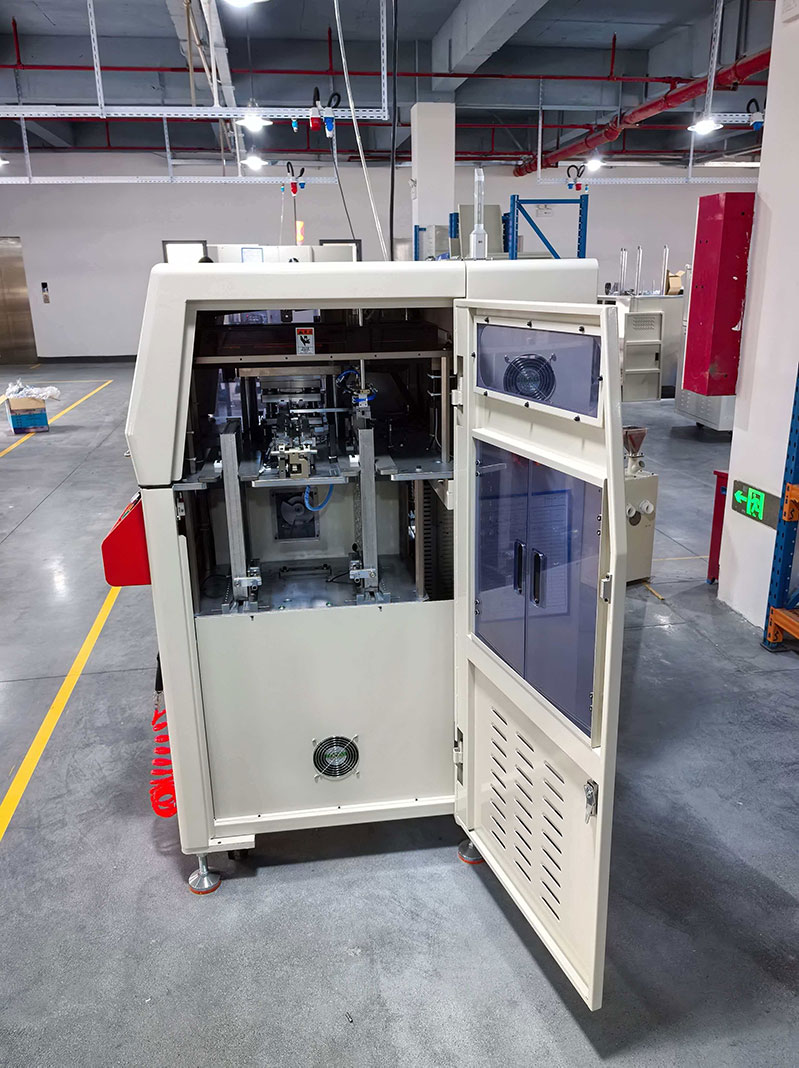

Mesin Trim dan Form Kerangka Utama Berketepatan Tinggi untuk TO 220

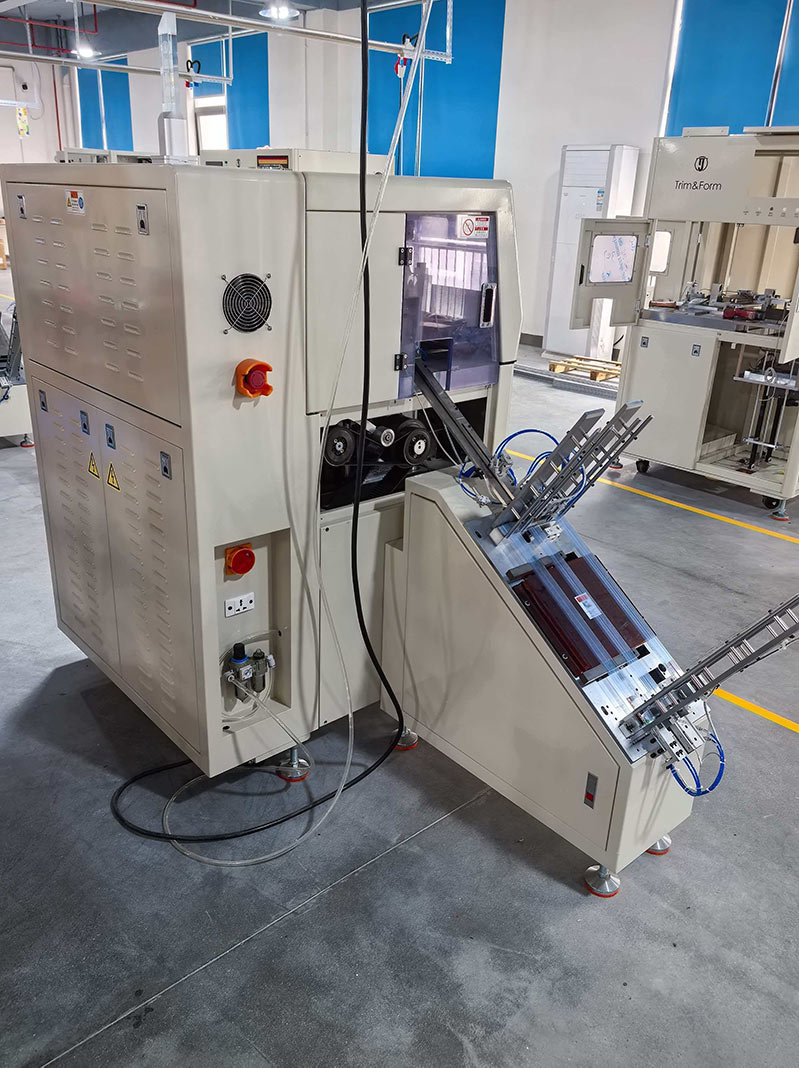

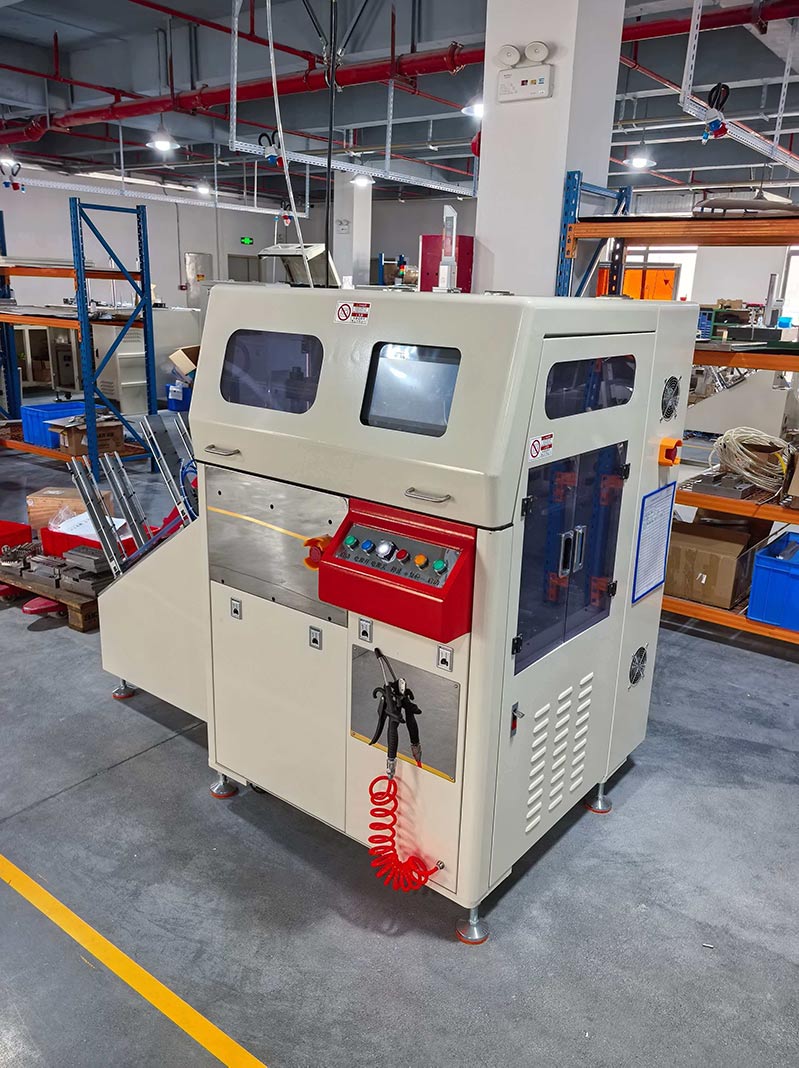

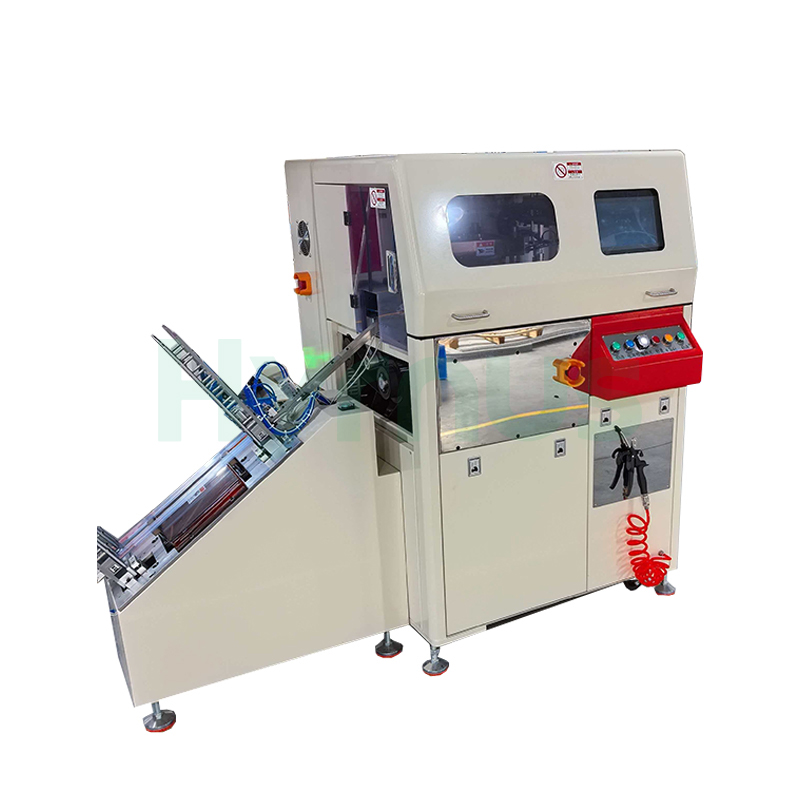

Mesin Trim & Form Pakej HY-TF221 TO menggunakan reka bentuk acuan tunggal untuk melakukan penyahgatean, trim dan pemisahan dalam satu proses, mengendalikan 5 kedudukan setiap lejang (20 unit setiap rangka utama). Iadireka untuk pemprosesan rangka utama pakej TO yang berketepatan tinggi, mengintegrasikan penyahtegasan, pemangkasan dan pemisahan ke dalam satu operasi automatik. Sesuai untuk TO-220, TO-247, TO-252, TO-263, MOSFET, IGBT dan peranti semikonduktor kuasa lain, ia memberikan ketepatan yang tinggi, prestasi yang stabil dan konsistensi produk yang sangat baik. Dilengkapi dengan gerakan pacuan servo, keluli tungsten yang tahan lama dan perkakas ASP23, pemuatan berterusan dwi-majalah dan sistem kawalan PLC pintar, mesin ini memastikan operasi yang andal, masa henti yang dikurangkan dan kecekapan pengeluaran yang dipertingkatkan, menjadikannya penyelesaian ideal untuk barisan pembungkusan semikonduktor moden.

Spesifikasi Produk

Petunjuk Prestasi Sistem
UPH untuk TO-220	≥ 15.6K / jam
Kadar Pukulan Menebuk	50–70 sebatan/minit	Disyorkan: 65 sebatan/minit
MTBA (Jangka Masa Antara Bantuan)	≥ 40 minit
MTBF (Purata Masa Antara Kegagalan)	≥ 120 jam
MTTA (Masa Purata untuk Menyelesaikan)	≤ 5 minit
Kadar Waktu Henti	≤ 3%
Petunjuk Fungsian Acuan
Konfigurasi Langkah Proses	Degate + Trim + Asingkan
Kedudukan Menebuk (20 keping/rangka utama)	5 Keping / Langkah
Burr Menebuk	≤ 0.08 mm
Penyimpangan Menebuk	Pusat ≤ 0.03	Kedudukan bilah relatif kepada pusat rangka utama
Pelonggaran Plumbum	≤ ± 0.15
Kerosakan Remuk Plumbum	Tidak dibenarkan
Kerosakan Remuk Badan Berbentuk	Tidak dibenarkan
Daya Impak Langsung pada Badan Acuan	Tidak dibenarkan
Bahan Alat Penebuk	Keluli tungsten / ASP23
Hayat Alat	2 juta sebatan	Alat pemangkasan
Bahan Alat Pembentuk	Tidak Ada
Hasil Tebukan	≥ 99.95%
Masa Pengisaran Semula Alat	2 kali
Pemasangan Selepas Pengisaran Semula Alat	Gantikan shim
Struktur	Tiang panduan dalam/luaran jenis tiga plat
Struktur Panduan	Sangkar galas bebola
Pemeriksaan kesilapan	Ya
Pengesanan Kedudukan	Ya
Pengenalpastian Jenis	Ya
Anti-terbalik Mekanikal	Ya
Poka-yoke Alat	Ya
Penetapan Acuan	Rel panduan standard dan blok had
Bahagian Pemuatan
Kaedah Pemuatan	Pemuatan majalah berganda, tidak perlu berhenti untuk menukar majalah
Pengesanan Kedudukan Magazin	Ya
Pengesanan Songsang Majalah	Ya
Perlindungan Perjalanan Terlalu Banyak Majalah	Ya
Laman Utama Majalah & Pengesanan Had	Ya
Bahagian Suapan
Kuasa Pemakanan	Motor servo
Fungsi Anti-kesemakan	Kawalan tork
Perlindungan Rumah & Perjalanan Terlalu Banyak	Perlindungan tork + rumah
Fungsi Tetapan Kedudukan Berparameter	Ya
Fungsi Pengesahan Kehadiran Produk	Ya
Bahagian Pengambilan
Kuasa Pengambilan	Motor servo
Pengesanan Kehadiran Rangka Utama	Ya
Pengesanan Orientasi Kerangka Utama	Ya
Pengesanan Jatuh Semasa Pengambilan	Ya
Perlindungan Rumah & Perjalanan Terlalu Banyak	Suis had
Fungsi Tetapan Kedudukan Berparameter	Ya
Bahagian Pemindahan Dalam Acuan
Fungsi Anti-kesemakan	Ya
Pengesanan Kedudukan Bawah Pawl	Ya
Pergerakan Mengangkat Pawl	Kamera
Pergerakan Lateral Pawl	Kamera
Seksyen Kuasa
Kuasa Menebuk	Motor servo
Mekanisme Kuasa	Mekanisme rod penyambung aci engkol
Pelarasan Kelajuan	Pelarasan digital tanpa langkah
Fungsi Penukaran Kedudukan Kerja / Persediaan Kedudukan	Ya
Fungsi Perlindungan Beban Lebih	Ya
Pelepasan Bantuan Skrap	Kipas tekanan negatif
Bahagian Pemuatan Tiub
Kaedah Pemuatan Tiub PVC	Manual, dimuatkan ke dalam timbunan
Kaedah Pengumpulan Produk	Menyusun
Fungsi Mengira	Ya
Bahagian Kawalan
Komponen Kawalan	PLC
HMI	Skrin sentuh 10.4"
Bahasa Antara Muka	Bahasa Cina Ringkas
Mod Kawalan	Automatik / Manual
Program Kawalan	Tidak disediakan
Antara Muka Operasi
Kebenaran Pengguna	Operator / Juruteknik / Pentadbir
Fungsi Permulaan Parameter	Disediakan
Fungsi Peringatan Hayat Alat	Ya
Fungsi Peringatan Kapasiti Tong Skrap	Ya
Fungsi Tetapan Berparameter	Ya
Fungsi Peringatan Penyelenggaraan	Ya
Fungsi Pengiraan Produk & Pengeluaran	Ya
Dokumentasi
Manual Pengguna (termasuk gambarajah litar dan arahan penyelenggaraan)	1 salinan
Lukisan Alat Ganti/Pakai	1 salinan
Paparan Acuan Meletup (termasuk nombor bahagian)	1 salinan
Model dan Jenama Bahagian Bergerak	1 salinan
Jaminan Kualiti Komponen Luaran	Jaminan Kualiti Komponen Luaran
Komponen Pneumatik	SMC, AIRTAC, CKD
Bahagian FA	MISUMI, HIWIN
Motor Servo	Inovasi, DELTA
Skrin Sentuh	Weinview, PROFACE
PLC	KEYENCE, Inovance, FATEK
Jadual Penyelenggaraan
Pembersihan dan pelinciran bahagian yang bergerak	Sekali sebulan	Pelanggan
Pembersihan permukaan sensor	Sekali sebulan	Pelanggan
Pelinciran aci engkol	Dua bulan sekali	Pelanggan
Pemeriksaan tepi canggih acuan	Sekali sehari	Pelanggan
Pemeriksaan pelepasan aci engkol	Sekali setiap enam bulan	Pelanggan
Penggantian tali sawat pemasaan aci engkol	Sekali setahun	Pelanggan

Syarat penggunaan

Dimensi Luar Peralatan (LWH mm)	1050x1000x1750 (dimensi rujukan, tertakluk kepada produk sebenar)
Berat Peralatan (kg)	980
Bekalan Kuasa Peralatan (V)	3-fasa 5-wayar 380V
Bekalan Udara Mampat (Mpa) Peralatan	0.4-0.7
Penggunaan Udara Mampat Peralatan (lpm)	12
Suhu Operasi Peralatan (°C)	5-35
Kelembapan Operasi Peralatan (%)	75
Kuasa Nilai Peralatan (kW)	3.5
Tekanan Bekalan Air Peralatan	Tiada
Penggunaan Air Peralatan	Tiada
Keperluan Vakum Peralatan (Mpa)	Tiada
