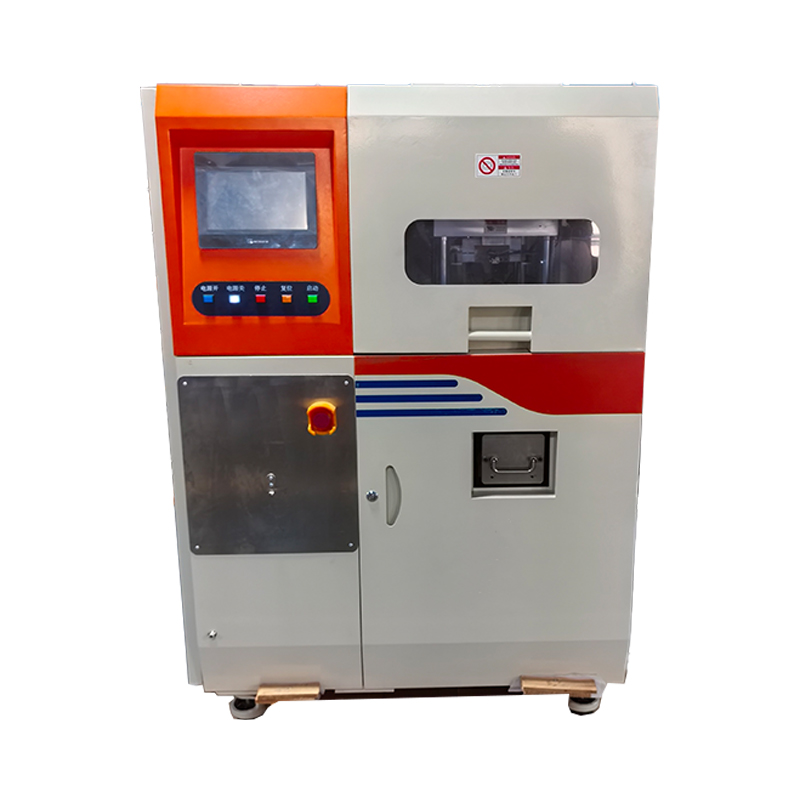

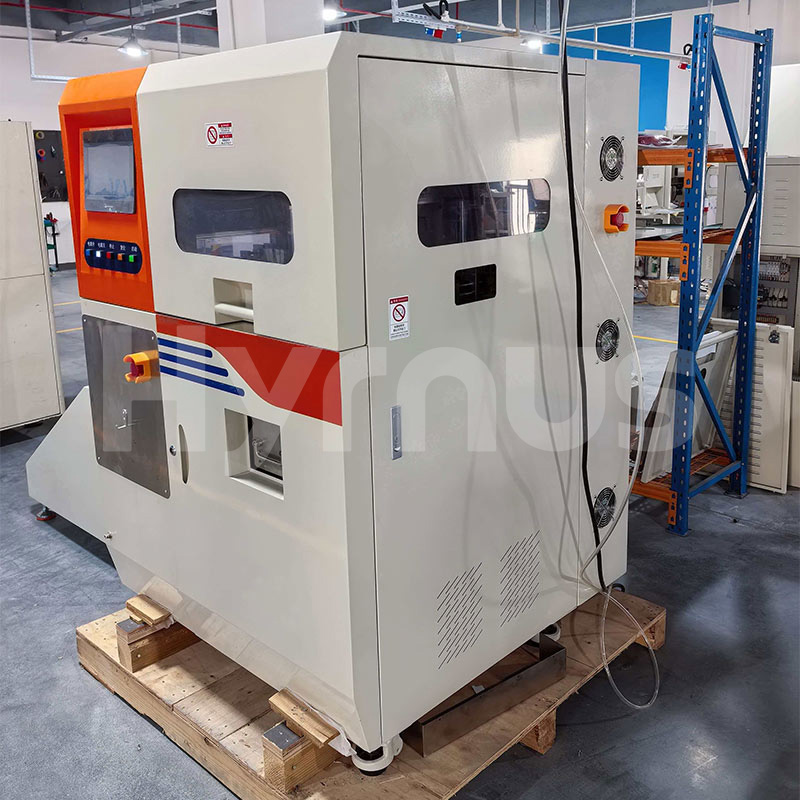

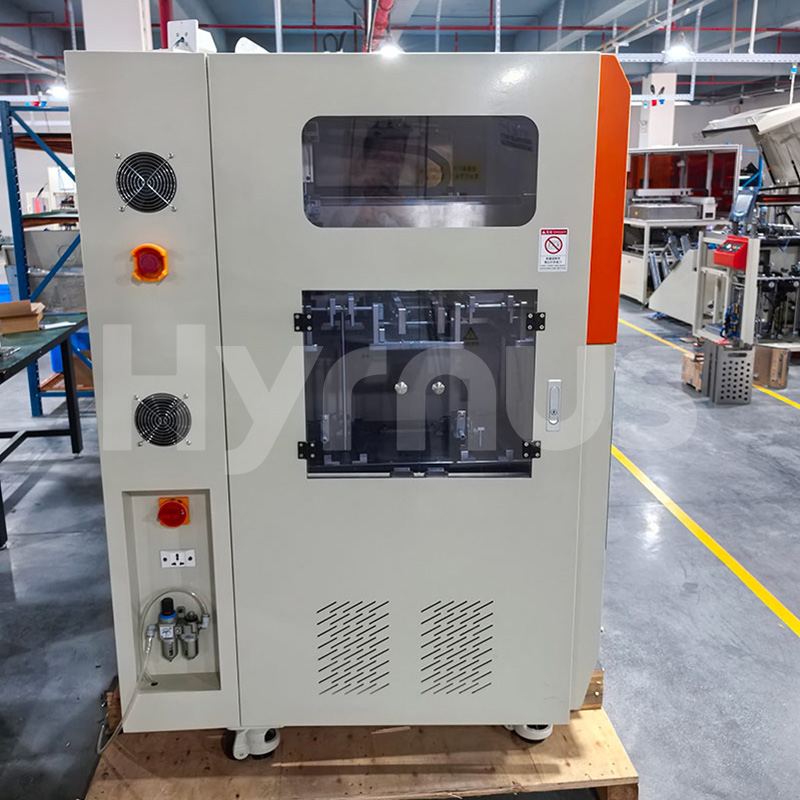

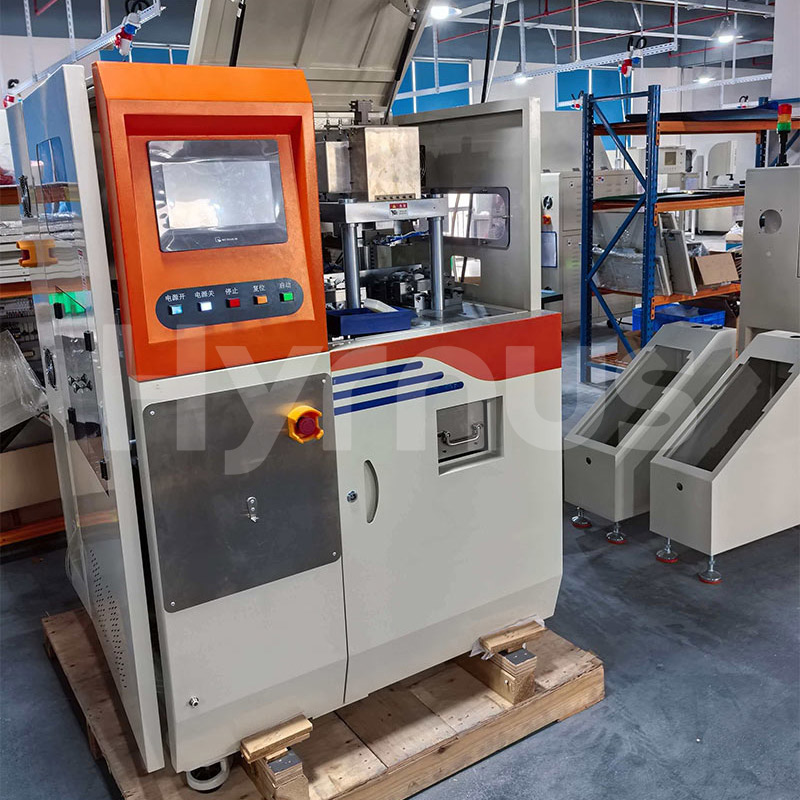

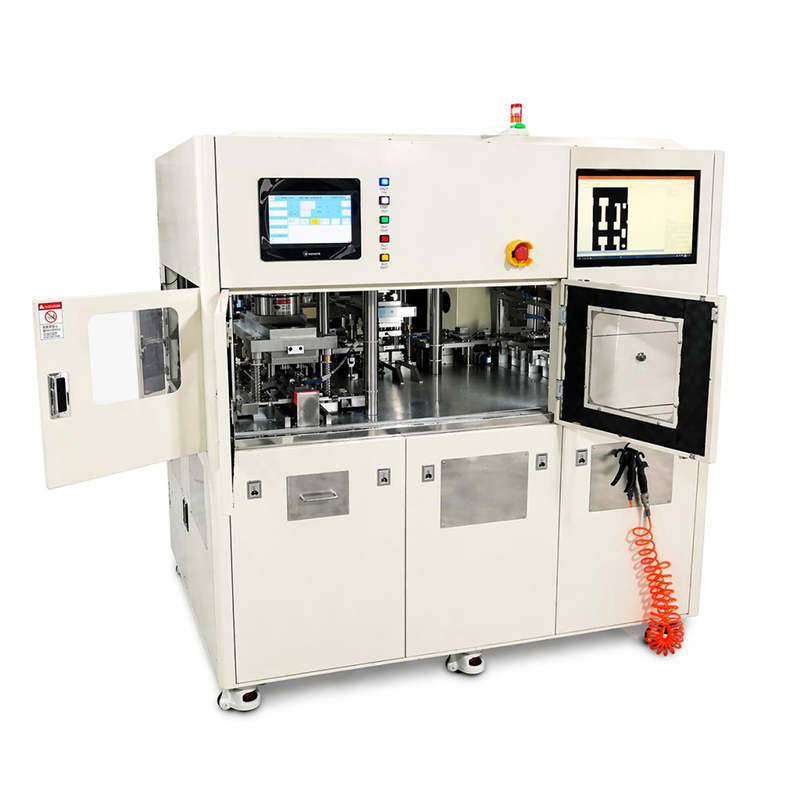

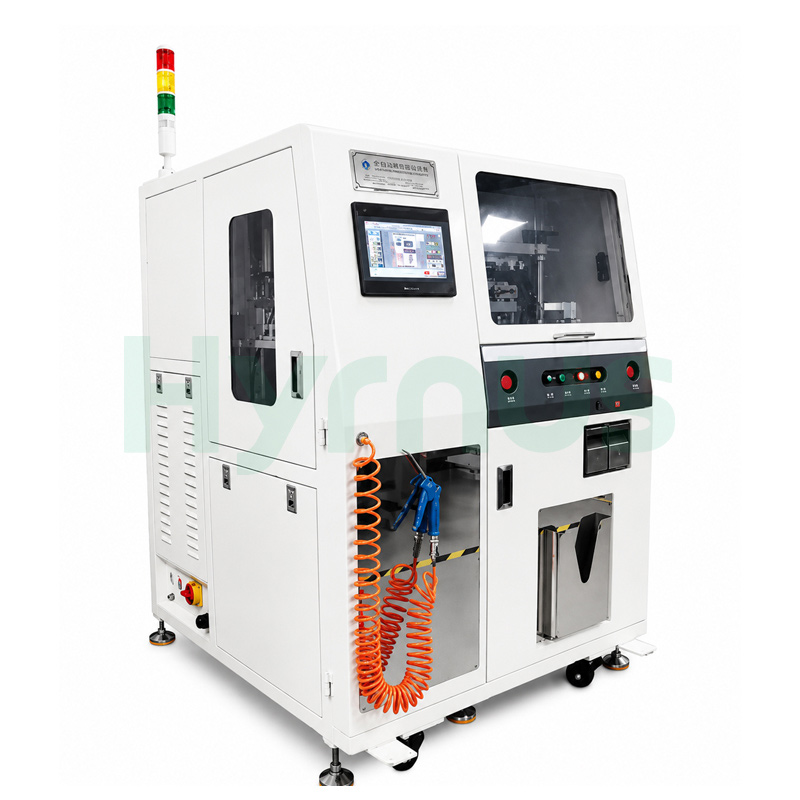

Mesin Pemprosesan Kerangka Utama Automatik untuk SOT23

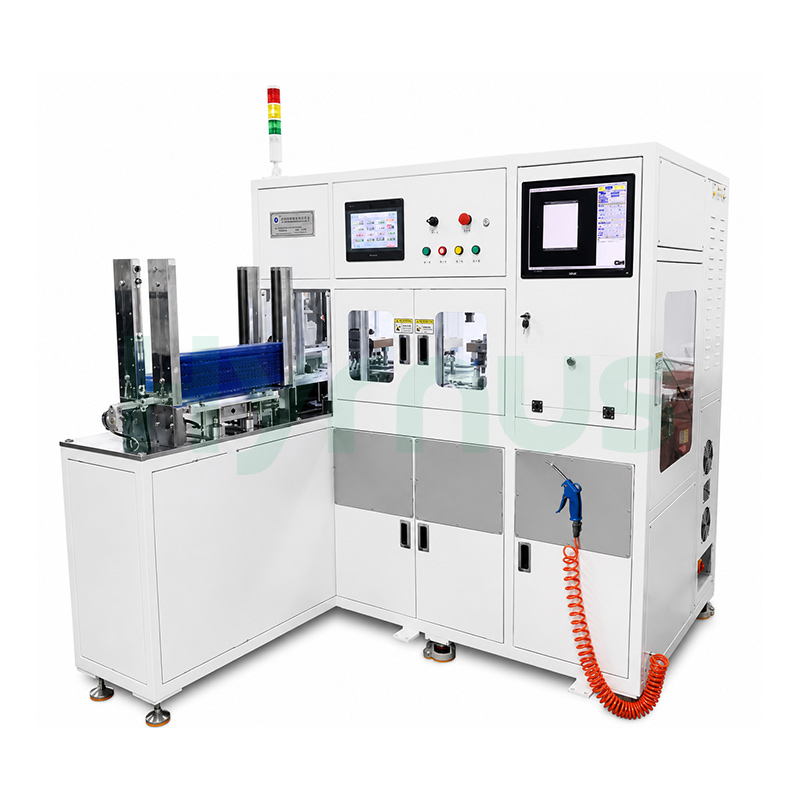

Mesin Potong dan Bentuk Berkelajuan Tinggi HY-TF110ialah mesin pemotong dan bentuk berkelajuan tinggi yang dibina untuk pengeluaran volum SOT23‑3L‑20R. Beroperasi pada 580,000 unit sejam dengan irama 130 lejang seminit, sistem ini menterjemahkan kelajuan mentah kepada keuntungan output ketara untuk rumah pemasangan yang menghadapi permintaan berterusan. Kejuruteraan ketepatan memastikan ketinggian burr kekal di bawah 0.08 mm dan sisihan kedudukan dalam lingkungan 0.03 mm, memberikan potongan plumbum yang bersih secara konsisten yang memenuhi spesifikasi automotif dan elektronik pengguna yang ketat. Pembinaan acuan tiga plat empat tiang panduan, digandingkan dengan panduan sangkar galas bebola, mengekalkan penjajaran merentasi berjuta-juta kitaran, manakala keluli tungsten dan perkakas ASP23 menahan 1.5 juta lejang sebelum mengisar semula. Pemuatan dwi-majalah mengekalkan suapan berterusan tanpa berhenti seketika untuk pertukaran, kelebihan kritikal untuk barisan pengeluaran tanpa lemak. Pengendali mengurus sistem melalui antara muka sentuh dipacu PLC 10.4 inci, mengakses kiraan pengeluaran masa nyata, amaran hayat alat dan jadual penyelenggaraan. Dengan purata masa penyelesaian di bawah lima minit dan masa henti dihadkan pada tiga peratus, HY‑TF110 memaksimumkan penggunaan aset sambil meminimumkan campur tangan penyeliaan—aset yang sangat diperlukan untuk kemudahan bahagian belakang semikonduktor campuran tinggi dan masa operasi tinggi.

Spesifikasi Produk

Petunjuk Prestasi Sistem
UPH	580K / jam	Di bawah penggunaan biasa, tidak termasuk isu-isu penting
Kadar Pukulan Menebuk	120–140 sebatan/minit	Disyorkan: 130 sebatan seminit
MTBA (Jangka Masa Antara Bantuan)	≥ 40 minit
MTBF (Purata Masa Antara Kegagalan)	≥ 12 jam
MTTA (Masa Purata untuk Menyelesaikan)	≤ 5 minit
Kadar Waktu Henti	≤ 3%
Petunjuk Fungsian Acuan
Konfigurasi Langkah Proses	Degate + Trim + Asingkan	Acuan
Kedudukan Menebuk (1200 pcs/kerangka utama)	80 Keping / Langkah
Burr Menebuk	≤ 0.08 mm
Penyimpangan Menebuk	Pusat ≤ 0.03	Kedudukan bilah relatif kepada pusat rangka utama
Pelonggaran Plumbum	≤ ± 0.15
Kerosakan Remuk Plumbum	Tidak dibenarkan
Kerosakan Remuk Badan Berbentuk	Tidak dibenarkan
Daya Impak Langsung pada Badan Acuan	Tidak dibenarkan
Bahan Alat Penebuk	Keluli tungsten / ASP23
Hayat Alat	1.5 juta sebatan
Bahan Alat Pembentuk	ASP23
Hasil Tebukan	≥ 99.95%
Masa Pengisaran Semula Alat	2 kali
Pemasangan Selepas Pengisaran Semula Alat	Gantikan shim
Struktur	Empat tiang panduan, jenis tiga plat
Struktur Panduan	Sangkar galas bebola
Pemeriksaan kesilapan	Ya
Pengesanan Kedudukan	Ya
Pengenalpastian Jenis	Ya
Anti-terbalik Mekanikal	Ya
Poka-yoke Alat	Ya
Penetapan Acuan	Rel panduan standard dan blok had
Bahagian Pemuatan
Kaedah Pemuatan	Pemuatan majalah berganda, tidak perlu berhenti untuk menukar majalah
Pengesanan Kedudukan Magazin	Ya
Pengesanan Songsang Majalah	Ya
Perlindungan Perjalanan Terlalu Banyak Majalah	Ya
Laman Utama Majalah & Pengesanan Had	Ya
Bahagian Suapan
Kuasa Pemakanan	Motor langkah
Kaedah Pemakanan	Perhimpunan penggelek tali pinggang dan jepit
Fungsi Tetapan Kedudukan Berparameter	Ya
Fungsi Pengesahan Kehadiran Produk	Ya
Bahagian Pengambilan
Kuasa Pengambilan	Motor servo
Pengesanan Kehadiran Rangka Utama	Ya
Pengesanan Orientasi Kerangka Utama	No
Pengesanan Jatuh Semasa Pengambilan	Ya
Perlindungan Rumah & Perjalanan Terlalu Banyak	Suis had
Fungsi Tetapan Kedudukan Berparameter	Ya
Bahagian Pemindahan Dalam Acuan
Kuasa Pemindahan	Motor servo
Kaedah Pemindahan	Mekanisme penggelek picit motor
Fungsi Anti-kesemakan	Ya
Seksyen Kuasa
Kuasa Menebuk	Motor servo
Mekanisme Kuasa	Kuasa yang dipasang di atas
Pelarasan Kelajuan	Pelarasan digital tanpa langkah
Fungsi Penukaran Kedudukan Kerja / Persediaan Kedudukan	Ya
Fungsi Perlindungan Beban Lebih	Ya
Pelepasan Bantuan Skrap	Kipas tekanan negatif
Bahagian Pemuatan Tiub
Kaedah Pemunggahan	Koleksi pukal majalah tunggal
Fungsi Mengira	Ya
Bahagian Kawalan
Komponen Kawalan	PLC
HMI	Skrin sentuh 10.4"
Bahasa Antara Muka	Bahasa Cina Ringkas
Mod Kawalan	Automatik / Manual
Program Kawalan	Tidak disediakan
Antara Muka Operasi
Kebenaran Pengguna	Operator / Juruteknik / Pentadbir
Fungsi Permulaan Parameter	Disediakan
Fungsi Peringatan Hayat Alat	Ya
Fungsi Peringatan Kapasiti Tong Skrap	Ya
Fungsi Tetapan Berparameter	Ya
Fungsi Peringatan Penyelenggaraan	Ya
Fungsi Pengiraan Produk & Pengeluaran	Ya
Lukisan Alat Ganti/Pakai
Komponen Pneumatik	SMC, AIRTAC, CKD
Bahagian FA	MISUMI, HIWIN
Motor Servo	Inovasi, DELTA, INVT
Skrin Sentuh	Weinview, PROFACE
PLC	KEYENCE, Inovance, FATEK
Item Penyelenggaraan	Kitaran Penyelenggaraan
Pembersihan dan pelinciran bahagian yang bergerak	Sekali sebulan
Pembersihan permukaan sensor	Sekali sebulan
Pelinciran aci engkol	Dua bulan sekali
Pemeriksaan tepi canggih acuan	Sekali sehari
Pemeriksaan pelepasan aci engkol	Sekali setiap enam bulan
Pembersihan dan penyelenggaraan acuan	Sekali setiap tiga hari

Keperluan Produk Sebelum Potongan/Borang

Sisihan pusat antara produk yang dibentuk dan rangka utama	≤ 0.05 mm
Penyimpangan konsistensi saiz badan yang dibentuk	≤ 0.02 mm
Penyimpangan pusat antara sebatian acuan atas dan bawah	≤ 0.03 mm
Kriteria penolakan sebelum pemangkasan/bentukan	Produk dengan acuan yang tidak lengkap atau acuan yang hilang mesti ditolak

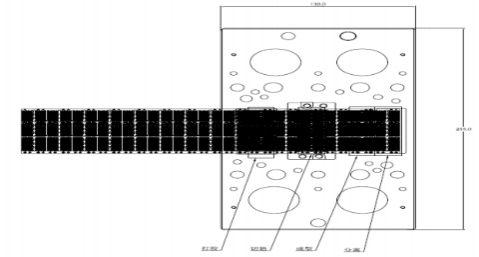

Gambarajah Skematik Stesen Trim/Borang Produk

Syarat penggunaan

Dimensi Luar Peralatan (LWH mm)	1160x1180x1660 (dimensi rujukan, tertakluk kepada produk sebenar)
Berat Peralatan (kg)	760
Bekalan Kuasa Peralatan (V)	3-fasa 5-wayar 380V
Bekalan Udara Mampat (Mpa) Peralatan	0.45-0.7
Penggunaan Udara Mampat Peralatan (lpm)	12
Suhu Operasi Peralatan (°C)	5-35
Kelembapan Operasi Peralatan (%)	75
Kuasa Nilai Peralatan (kW)	3.5
Tekanan Bekalan Air Peralatan	Tiada
Penggunaan Air Peralatan	Tiada
Keperluan Vakum Peralatan (Mpa)	Tiada
