HY-WD681 menyediakan pemotongan ketepatan mikron untuk wafer 6/8 inci, substrat seramik dan kaca. Dibina dengan penjajaran penglihatan CCD automatik dan gelendong boleh laras berkelajuan tinggi, ia menjimatkan ruang bilik bersih sambil meningkatkan kestabilan dan daya pemprosesan pengeluaran, sesuai untuk singulasi pertengahan proses semikonduktor & pembuatan Mini LED.
Jenama :
HYRNUSNombor Item :
HY-WD681Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaGergaji Dadu Wafer 6 dan 8 Inci dengan Keserasian Berbilang Substrat untuk Pemprosesan Semikonduktor
Pengenalan Produk

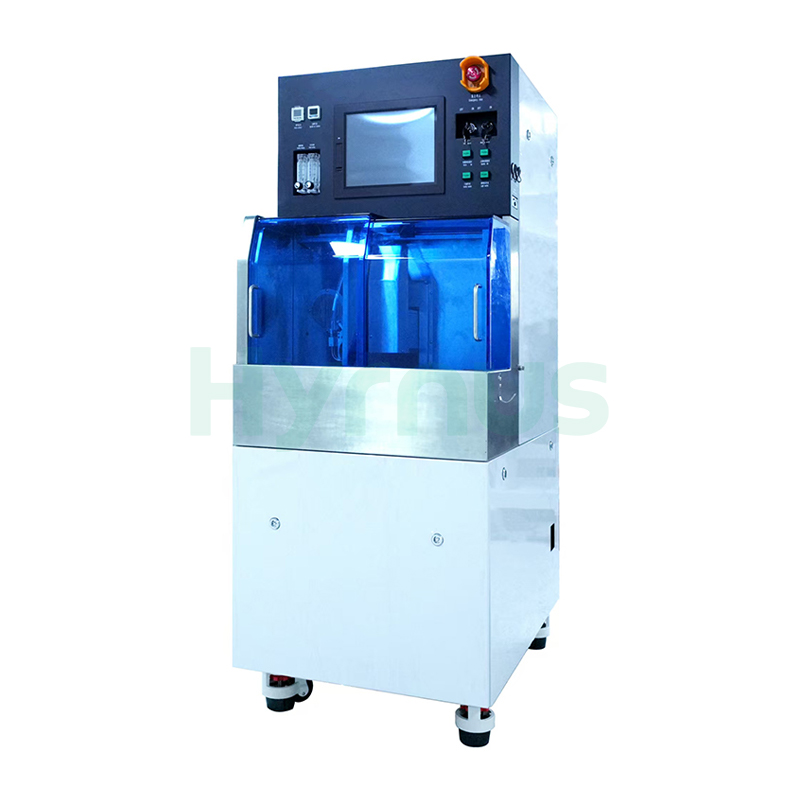

HY-WD681 Gergaji Dadu Wafer Menyediakan pemotongan dadu ketepatan mikron yang stabil untuk wafer 6/8 inci, substrat seramik nipis, substrat kaca dan papan lampu Mini LED. Dibina dengan sistem penjajaran penglihatan CCD automatik ketepatan tinggi, ia menyokong pembetulan automatik, fokus automatik dan pengesanan kerosakan bilah masa nyata untuk mengurangkan kerja manual dan meningkatkan konsistensi pemotongan.
Dilengkapi dengan gelendong boleh laras berkelajuan tinggi antara 3,000 hingga 60,000 rpm, mesin ini menyokong kelajuan pemotongan boleh ubah dari 0.1 hingga 800 mm/s, memberikan ketepatan kebolehulangan yang luar biasa sebanyak 0.001 mm untuk pengeluaran besar-besaran jangka panjang.
Dengan susun atur spindel tunggal yang padat, mesin ini hanya mengambil ruang bilik bersih 0.45㎡. Ia mempunyai HMI skrin sentuh perindustrian yang intuitif untuk penyuntingan program pemotongan tersuai dan pemantauan pengeluaran masa nyata, sangat sesuai untuk singulasi wafer pertengahan proses semikonduktor dan pembuatan Mini LED volum tinggi.
Ciri-ciri Produk1. Jejak padat, hanya meliputi 0.45 meter persegi ruang bilik bersih.
2. Dilengkapi dengan sistem CCD berketepatan tinggi untuk merealisasikan kedudukan automatik, pengecaman pembetulan, fokus automatik dan pemeriksaan laluan pemotongan, sekali gus mengurangkan kos buruh dengan ketara.
3. HY-WD681 menyokong naik taraf pilihan untuk pemprosesan bahan kerja 8 inci.
4. Sesuai dengan wafer 6 inci & pilihan 8 inci, substrat seramik, substrat kaca, papan LED Mini dan komponen mikroelektronik lain.
5. Perisian penyuntingan mesra pengguna ini mudah dipelajari. HMI terbina dalam menyokong pemantauan status pengeluaran masa nyata, konfigurasi pelan pengeluaran dan semakan data pengeluaran.
Aplikasi Produk
Mesin ini direka bentuk untuk singulasi pertengahan proses semikonduktor. Ia menyokong wafer standard 6 inci dan wafer segi empat sama 8 inci pilihan, dan boleh memproses substrat seramik, substrat kaca, papan lampu LED Mini dan komponen mikroelektronik lain untuk pemotongan tepat.
Badan Kompak, Kelajuan Pemotongan Superior!
1. Struktur Padat: Gergaji dadu ini mempunyai susun atur yang padat. Ia memberikan prestasi pemotongan berketepatan tinggi sambil menempati ruang bilik bersih yang minimum, menjimatkan keluasan lantai dan meningkatkan kecekapan pengeluaran keseluruhan.
2. Ketepatan Tinggi: Mengguna pakai teknologi pemotongan ketepatan yang canggih, ia mencapai ketepatan pemotongan peringkat mikron untuk memenuhi piawaian kualiti produk yang ketat.
3. Kelajuan Pemotongan Pantas: Gergaji dadu wafer 6 inci kami menawarkan kelajuan pemotongan yang cekap untuk memenuhi pelbagai permintaan pengeluaran dan memendekkan masa kitaran.
Spesifikasi Teknikal
| Kategori | Barang | Unit | HY-WD681 | |
| Bahan kerja | Saiz Bahan Kerja | — | Φ6" | Φ8" (Pilihan) |
| Spesifikasi Khas Dadu Segi Empat 8 inci | ||||
| Paksi-X | Julat Pemotongan | mm | 210 | |
| Paksi-X | Kelajuan Pemotongan | mm/s | 0.1 ~ 800 | |
| Paksi-Y | Julat Pemotongan | mm | 160 | 210 |
| Paksi-Y | Suapan Langkah Tunggal | mm | 0.0001 | |
| Paksi-Y | Ketepatan Kedudukan Indeks | mm | 0.005/160 (Ralat tunggal) 0.003/5 | 0.002/210 (Ralat tunggal) 0.002/5 |
| Paksi-Z | Strok Maksimum | mm | 32.2 (bilah Φ2") | |
| Paksi-Z | Resolusi Bergerak | mm | 0.00002 | |
| Paksi-Z | Ketepatan Pengulangan | mm | 0.001 | |
| paksi-θ | Sudut Putaran Maks. | darjah | 320 | |
| paksi-θ | Susun atur | — | Gelendong tunggal | |
| Spindle | Output Dinilai | kW | 2.0 pada 40,000 min⁻¹ | 1.8 pada 60,000 min⁻¹ |
| Spindle | Tork Dinilai | N·m | 0.48 | 0.29 |
| Spindle | Julat Kelajuan Revolusi | min⁻¹ | 3,000 – 40,000 | 6,000 – 60,000 |
| Dimensi Keseluruhan | Saiz Peralatan (P×L×T) | mm | 650 × 950 × 1,670 (P × L × T) | |
| Berat | Berat Peralatan | kg | ≈650 | |
Syarat Penggunaan
1. Gunakan udara termampat bersih yang memenuhi keperluan berikut: takat embun atmosfera dari -20℃ hingga -10℃, kandungan minyak baki ≤0.1 ppm, dan kecekapan penapisan ≥99.5% untuk zarah 0.01 μm.
2. Kekalkan suhu ambien bilik pemasangan mesin antara 20℃ dan 25℃, dengan turun naik suhu dihadkan kepada ±1℃.
3. Kawal suhu air pemotongan pada suhu bilik +2℃, dan pastikan turun naiknya dalam lingkungan ±1℃.
4. Pastikan suhu air penyejuk selaras dengan suhu bilik ambien, dengan turun naik dikawal dalam lingkungan ±1℃.
Butiran Produk
HY-WD1201 boleh memuatkan benda kerja Φ300mm maksimum dengan pergerakan X/Y 310mm untuk bingkai 8–12 inci. Dilengkapi dengan struktur anti-getaran tegar, ketepatan kedudukan paksi-Y 0.003mm dan putaran paksi-θ 380°, ia membawa gelendong 10000–60000rpm yang serasi dengan bilah Φ58mm. Mesin 115010201750mm/1000KG ini menghasilkan pemotongan tepat untuk wafer silikon, SiC, seramik, kaca optik dan bahan magnet.
HY-WD801 mengendalikan bahan kerja maksimum Φ210mm dengan pergerakan X/Y 220mm untuk wafer berbingkai 6–8 inci. Ia berkongsi ketepatan gerakan, prestasi gelendong, perlindungan bilah dan sistem kawalan yang sama dengan HY-WD1201, menyokong suapan 0.1–1000mm/s, kelajuan gelendong 10000–60000rpm dan bilah maksimum Φ58mm. Padat (10208901750mm, 800KG) dengan jejak yang kecil, ia direka bentuk untuk pemotongan dadu ketepatan kelompok kecil & sederhana bagi wafer, komponen optik dan substrat seramik.
HY-PD1202 sesuai dengan bingkai besar 300×300mm. Kawalan Y gelung tertutup penuh mengekalkan ketepatan 0.005mm merentasi perjalanan 310mm, ketepatan ulangan Z kekal 0.003mm. Dilengkapi dengan pengesanan ketinggian tanpa sentuhan, penglihatan dwi-cahaya, pemeriksaan bilah dan gelendong tugas berat. Susun atur gelendong yang dioptimumkan dan dulang segi empat sama yang besar meningkatkan kecekapan sebanyak 5%; pelinciran berpusat memastikan ketepatan jangka panjang, serasi sepenuhnya dengan GEM untuk barisan automasi pengeluaran besar-besaran.
HY-PD802 menyokong bingkai maksimum 210×210mm. Skala parut Y gelung tertutup penuh memberikan ketepatan 0.005mm dalam perjalanan 220mm, ketepatan ulangan paksi Z mencecah 0.003mm. Dilengkapi dengan sensor ketinggian bilah tanpa sentuhan, penglihatan dwi-cahaya, pengesanan patah bilah dan dwi spindle yang diimport. Unit hingar rendah padat dengan skrin sentuh 15 inci menyokong pemotongan kelompok, penjajaran automatik dan sambung semula titik putus, serasi dengan protokol GEM untuk talian separa automatik.
HY-PD801ialah gergaji pemotong dadu pita gelendong tunggal separa automatik 8 inci dengan saiz bahan kerja maksimum 210×210mm. Bingkai tegar dan paksi-X yang dinaik taraf meningkatkan kecekapan sebanyak 5%. Dilengkapi dengan bingkai segi empat sama, skrin sentuh, algoritma pemotongan proprietari, pratetap bilah automatik dan pengesanan patah bilah, ia memberikan ketepatan yang stabil dan penyelenggaraan yang mudah, serta menyokong protokol GEM untuk penyepaduan kilang automatik.
HY-PD1201 ialah gergaji pemotong dadu pita pelbagai fungsi yang menyokong bahan kerja sehingga 12 inci. Paksi-Y mempunyai kawalan skala parut gelung tertutup penuh untuk ketepatan kedudukan yang unggul. Ia didatangkan secara standard dengan pengukuran ketinggian tanpa sentuhan NCS, sistem penglihatan dwi-cahaya sepaksi & cincin dan gelendong berkelajuan tinggi yang diimport. Padat, rendah bunyi dan mesra pengguna, ia memberikan pemotongan tepat untuk semua bahan keras rapuh dengan fungsi penuh termasuk pemotongan berbilang helaian, pengecaman imej automatik dan menyambung semula pemotongan selepas titik putus.
HY-WD601 direka bentuk untuk bahan kerja semikonduktor 6 inci dan benda kerja keras rapuh. Dilengkapi dengan gelendong berkelajuan tinggi yang diimport dan kawalan gelung tertutup parut paksi-Y, ia memberikan prestasi pemotongan ultra tepat. Dilengkapi dengan penglihatan cahaya sepaksi & cincin, pengukuran ketinggian NCS dan pengesanan bilah BBD, ia memenuhi permintaan pemotongan ketepatan berbilang bahan merentasi pembungkusan semikonduktor, optoelektronik dan industri tenaga baharu. Ia menampilkan operasi skrin sentuh, perlindungan keselamatan penuh dan pelbagai mod pemotongan pintar.
HY-IS1000 ialah peralatan penghirisan dan pengisaran laser ingot SiC dwi-stesen yang menggabungkan proses pengubahsuaian laser dan penyamaran wafer. Ia menggunakan laser denyut ultra pendek untuk membentuk lapisan diubah suai dalaman di dalam ingot SiC untuk pemisahan wafer bebas tanda gergaji, memberikan daya pemprosesan yang tinggi dengan TTV wafer pembumian ≤1.1 μm. Ia merupakan peralatan pengeluaran besar-besaran yang penting untuk pembuatan substrat semikonduktor generasi ketiga.
