HY-IS1000 ialah peralatan penghirisan dan pengisaran laser ingot SiC dwi-stesen yang menggabungkan proses pengubahsuaian laser dan penyamaran wafer. Ia menggunakan laser denyut ultra pendek untuk membentuk lapisan diubah suai dalaman di dalam ingot SiC untuk pemisahan wafer bebas tanda gergaji, memberikan daya pemprosesan yang tinggi dengan TTV wafer pembumian ≤1.1 μm. Ia merupakan peralatan pengeluaran besar-besaran yang penting untuk pembuatan substrat semikonduktor generasi ketiga.
Jenama :
HYRNUSNombor Item :
HY-IS1000Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaMesin Penghiris dan Pengisar Senyap Laser Ingot SiC untuk Wafer 6/8/12 Inci
Pengenalan Produk
HY-IS1000 Mesin Penghiris dan Pengisar Senyap Laser Ingot SiC ialah peralatan penghirisan dan pengisaran laser ingot SiC dua stesen yang mengintegrasikan stesen pengubahsuaian laser dan stesen penyamaran wafer. Di stesen pengubahsuaian laser, laser denyut ultra pendek dengan panjang gelombang penghantaran yang dipadankan dengan wafer difokuskan pada kedalaman dalaman ingot yang ditetapkan melalui sistem optik berketepatan tinggi untuk mencetuskan penyerapan berbilang foton, memutuskan ikatan kimia bahan dan mencipta lapisan yang diubah suai dengan zon ketumpatan kehelan yang tinggi. Selepas pengubahsuaian, stesen penyamaran wafer menjalankan penyamaran di sepanjang satah patah kristal yang telah ditetapkan untuk merealisasikan pemisahan wafer bebas tanda gergaji daripada ingot. Dengan kecekapan pemprosesan yang tinggi (wafer 8 inci tunggal diproses dalam masa 25 minit) dan TTV permukaan tanah tidak lebih daripada 1.1 μm, mesin ini berfungsi sebagai jentera pembuatan penting untuk pengeluaran besar-besaran substrat semikonduktor generasi ketiga.

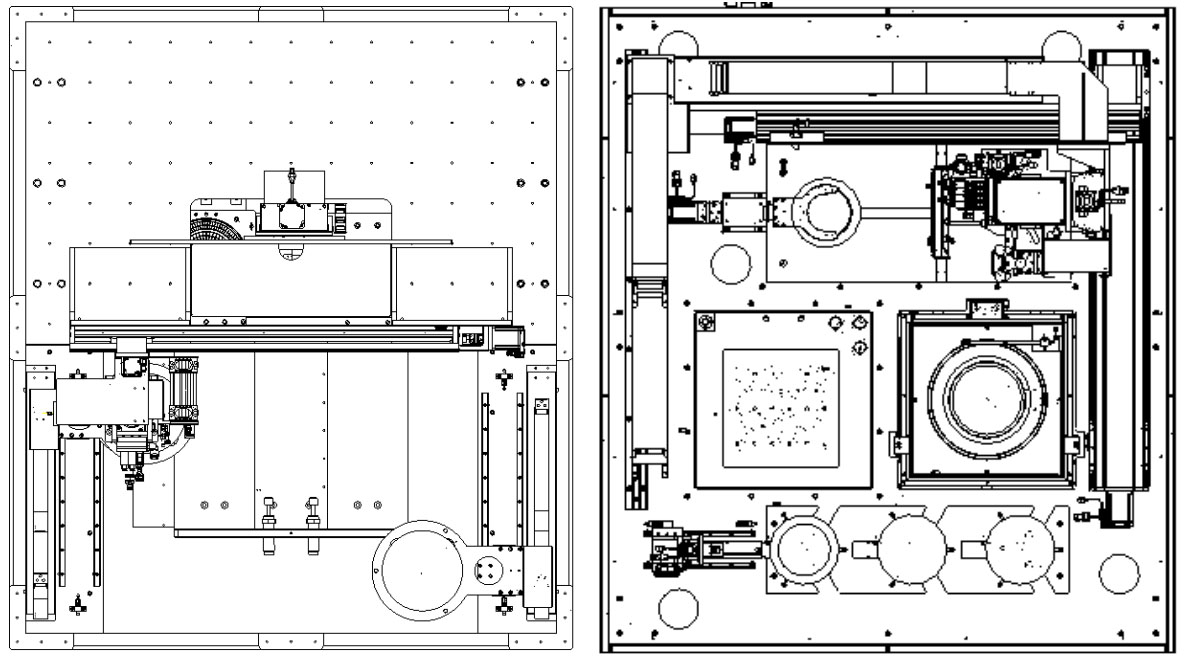

Gambarajah Struktur Mesin
Proses Operasi Mesin
| Tidak. | Langkah-langkah Operasi |
| 1 | Letakkan jongkong SiC di stesen pemuatan |
| 2 | Lakukan pengukuran jongkong |
| 3 | Pindahkan jongkong ke platform pengubahsuaian laser |
| 4 | Pemprosesan pengubahsuaian laser |
| 5 | Lengan robot mengambil jongkong |
| 6 | Menjalankan pengukuran jongkong sekunder |
| 7 | Mekanisme pemindahan menyerap jongkong |
| 8 | Pindahkan ke platform delaminasi untuk pemisahan wafer |
| 9 | Pindahkan jongkong ke stesen pusing ganti untuk pembersihan permukaan bawah |
| 10 | Pindahkan jongkong ke stesen pembersihan untuk pembersihan permukaan atas dan pengeringan putaran |
| 11 | Letakkan jongkong di stesen pemunggahan |
| 12 | Pindahkan wafer yang diasingkan ke stesen pusing ganti untuk pembersihan permukaan bawah |
| 13 | Pindahkan wafer ke stesen pembersihan untuk pembersihan permukaan atas dan pengeringan putaran |
| 14 | Letakkan wafer di stesen pemunggahan |
Spesifikasi
1. Piawaian Pemeriksaan
| Parameter | Paksi-X | Paksi-Y | Paksi-Z | Alat Pengukur |
| Kelurusan | 1 μm/100 mm | 1 μm/100 mm | — | Autokolimator |
| Kerataan | 1 µm/210 mm | 1 µm/210 mm | — | Autokolimator |
| Ortogonaliti | 5 μm @ Paksi XY | — | — | Pembaris Segiempat Seramik |
| Kebolehulangan | ±1 μm | ±2 µm | ±1 μm | Interferometer Laser |
| Ketepatan Kedudukan | ±2 µm | ±3 μm | ±2 µm | Interferometer Laser |
| Kapasiti Beban | 5 kg | X+5 kg | 10 kg | Berat Standard |
2. Kelebihan dan Ciri-ciri
| Parameter | Spesifikasi |
| Diameter Jongkong | Sesuai dengan 6/8/12 inci |
| Ketebalan Jongkong | ≤50 mm (boleh disesuaikan) |
| Ketebalan Penghirisan | Menyokong ketebalan standard 150/700 μm (boleh disesuaikan) |
| Daya pemprosesan talian tunggal | UPH ≥ 3 |
| Ketepatan Pemotongan Laser | Ketepatan pengulangan ≤ ±1 μm, Ketepatan kedudukan ≤ ±2 μm |
| Ketebalan Wafer Terpisah | ≤500 μm |
3. Spesifikasi Ketepatan
| Nama Seksyen | Item Parameter | Paksi-X | Paksi-Y | Paksi-Z | Spesifikasi |
| Stesen Pengubahsuaian – Ketepatan Geometri Mekanikal | Kelurusan | 1 μm/100 mm | 1 μm/100 mm | — | — |
| Kerataan | 1 µm/210 mm | 1 µm/210 mm | — | — | |
| Ortogonaliti | — | — | — | 5 μm @ paksi XY | |
| Stesen Pengubahsuaian – Prestasi Statik | Kebolehulangan | ±1 μm | ±2 µm | ±1 μm | — |
| Ketepatan Kedudukan | ±2 µm | ±3 μm | ±2 µm | — | |
| Kapasiti Beban | 5 kg | X+5 kg | 10 kg | — | |
| Stesen Pemisahan – Modul Servo | Kebolehulangan Paksi | — | — | — | ≤ ±0.02 mm |
| Stesen Pemisah – Skru Bola | Kebolehulangan Paksi | — | — | — | ≤ ±0.02 mm |
| Stesen Pemisahan – Ketepatan Pilih & Letakkan | Ketepatan Kedudukan XY | — | — | — | ±0.02 mm |
| Ketepatan Sudut | — | — | — | ±0.1° |
Kerangka Utama
| Kategori | Komponen & Spesifikasi |
| Skop Stesen Pengubahsuaian | Tapak granit, paksi Y galas udara motor linear, paksi X galas udara motor linear, paksi Z motor servo, paksi pemindahan motor servo, pengawal pemacu paksi, pembungkusan & insurans pengangkutan |
| Skop Stesen Pemisahan | 1. Bingkai Kerangka Atas/Bawah: Badan utama rangka dikimpal + pelapisan logam lembaran |
| 2. Plat Penutup Plat penutup atas: Lembaran keluli tergelek sejuk dengan permukaan penyemburan plastik (Konfigurasi Standard) Plat penutup bawah: Lembaran keluli tergelek sejuk dengan permukaan penyemburan plastik (Konfigurasi Standard) | |
| 3. Bahagian Struktur Keluli 45# dengan penyaduran kromium & aloi aluminium dengan pengoksidaan anodik | |
| 4. Bekalan Kuasa Fasa tunggal 220V, 80A | |
| 5. Sumber Udara ≥0.5 MPa, 150 L/min | |
