HY-WT9330 dilengkapi dengan satu gelendong pengisaran galas udara dan dua gelendong bahan kerja galas udara. Ia boleh memproses pelbagai substrat ultra keras, rapuh dan sukar digiling sehingga 12 inci, membolehkan pengisaran cermin yang cekap tinggi, bebas kerosakan dan ultra tepat dengan ketepatan ketebalan yang luar biasa, sesuai untuk proses penipisan belakang semua jenis wafer cip.
Jenama :
HYRNUSNombor Item :
HY-WT9330Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaPeralatan Penipisan dan Pengisaran Wafer Berprestasi Tinggi untuk Substrat Keras Rapuh 12 Inci
Pengenalan Produk
HY-WT9330 Peralatan Penipisan dan Pengisaran Wafer Berprestasi Tinggi dilengkapi dengan satu gelendong pengisaran galas udara 9.5kW dan dua gelendong bahan kerja galas udara, dilengkapi dengan meja chuck vakum berliang untuk pegangan wafer yang stabil. Ia menyokong substrat rapuh keras dengan saiz pemprosesan maksimum Ø300mm. Operator hanya perlu memuatkan kaset secara manual; pelbagai lengan robot secara automatik melengkapkan kedudukan, pengisaran, pembersihan putaran dan pengeringan untuk merealisasikan pengeluaran besar-besaran tanpa pengawasan. Paksi Z pengisaran mempunyai pergerakan 120mm dan kenaikan suapan minimum 0.1μm untuk memastikan kawalan ketebalan yang tepat. TTV wafer pasca pengisaran mencapai 1μm, sisihan ketebalan antara wafer ialah ±2.5μm, dan kekasaran permukaan Ra <10nm, memberikan kerataan dan kemasan cermin yang sangat baik untuk penipisan belakang semua jenis wafer cip.
Aplikasi Produk
Peralatan ini direka bentuk untuk pengisaran jitu bahan dan komponen elektronik yang keras dan rapuh. Ia menyokong pelbagai substrat termasuk silikon, silikon karbida, semikonduktor sebatian, resin epoksi, nilam dan seramik, dan dibangunkan khas untuk bahan ultra keras yang sukar digiling seperti SiC, Litium Tantalat (LT) dan Litium Niobate (LN) dalam lingkungan 12 inci. Ia digunakan secara meluas untuk penipisan belakang wafer silikon untuk litar bersepadu, peranti semikonduktor diskret dan cip LED.

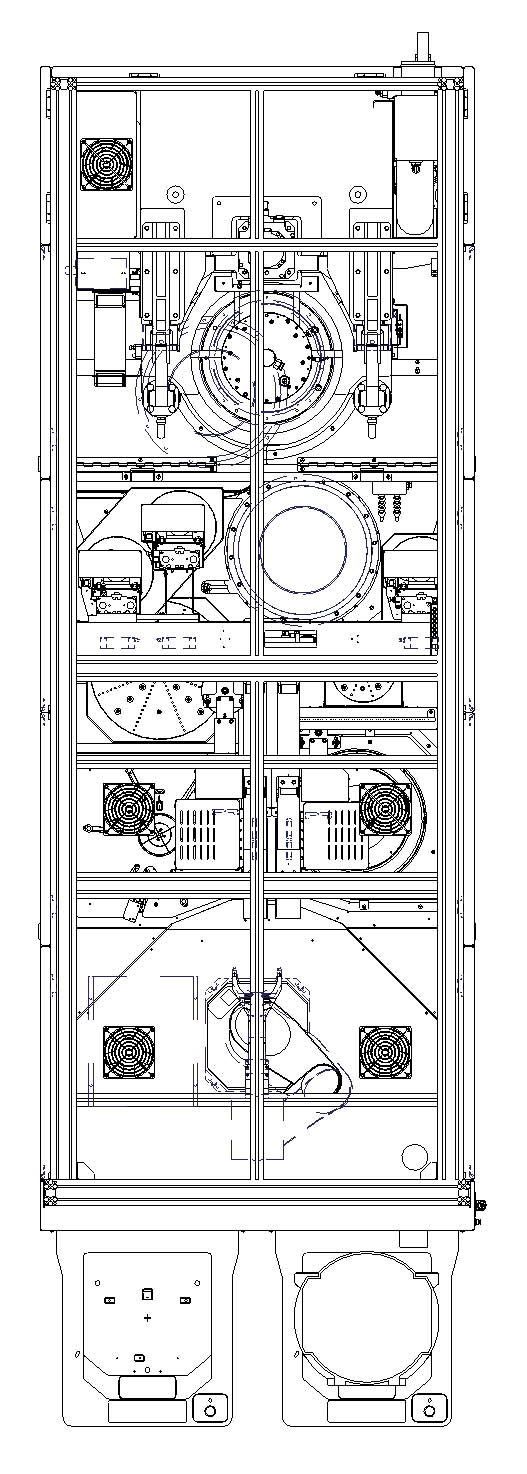

Gambarajah Struktur Mesin
Proses Operasi Mesin
| Langkah | Penerangan Operasi |
| 1 | Muatkan kaset wafer ke dalam peralatan secara manual. |
| 2 | Lengan robot mengeluarkan wafer dari kaset dan memindahkannya ke peringkat kedudukan untuk penjajaran tengah. |
| 3 | Lengan T1 mengambil wafer dari peringkat penentuan kedudukan dan meletakkannya di atas meja chuck. |
| 4 | Lakukan pemprosesan pengisaran. |
| 5 | Lengan T2 menyerap wafer dari meja chuck dan menggerakkannya ke stesen pembersihan putaran untuk pembersihan dan pengeringan. |
| 6 | Lengan robot mengambil wafer dari stesen pembersihan putaran dan memasukkannya kembali ke dalam kaset, dan aliran di atas berulang kali berputar. |
Spesifikasi
| Tidak. | Barang | Parameter |
| 1 | Saiz Bahan Kerja Maksimum | Ø300 mm |
| 2 | Spindle Galas Udara Pengisaran | Kuantiti: 1 |
| Kuasa: 9.5 kW | ||
| Kelajuan: 800~4000 r/min | ||
| 3 | Spindle galas udara Bahan Kerja | Kuantiti: 2 |
| Kelajuan: 50~300 r/min | ||
| 4 | Pengisaran paksi Z | Perjalanan: 120 mm |
| Kelajuan Suapan Pengisaran: 0.0001~0.08 mm/s | ||
| Peningkatan Suapan Minimum: 0.1μm | ||
| 5 | Kaedah Pengapit | Chuck Vakum Berliang |
| 6 | TTV pasca pengisaran | 1μm |
| 7 | Penyimpangan Ketebalan Wafer-ke-Wafer Selepas Pemprosesan | ±2.5μm |
| 8 | Kekasaran Permukaan Pasca Pengisaran | Ra＜10 nm |
| 9 | Dimensi Keseluruhan | 3131*1000*1997 mm |
Kerangka Utama
| Tidak. | Barang | Penerangan |
| 1 | Bingkai | Rangka Bawah: Sokongan kimpalan tiub persegi 50×100 (Standard) |
| Bingkai Atas: Profil aluminium 30×60 | ||
| 2 | Plat Penutup | Plat keluli tergelek sejuk dengan permukaan penyemburan plastik (Standard) |
| 3 | Bahagian Struktur | Keluli 45# dengan permukaan bersalut krom & aloi aluminium dengan permukaan anodized |
| 4 | Bekalan Kuasa | Tiga fasa 380 V, 50 Hz |
| 5 | Sumber Udara | ≥0.5 MPa, 400 L/min |
