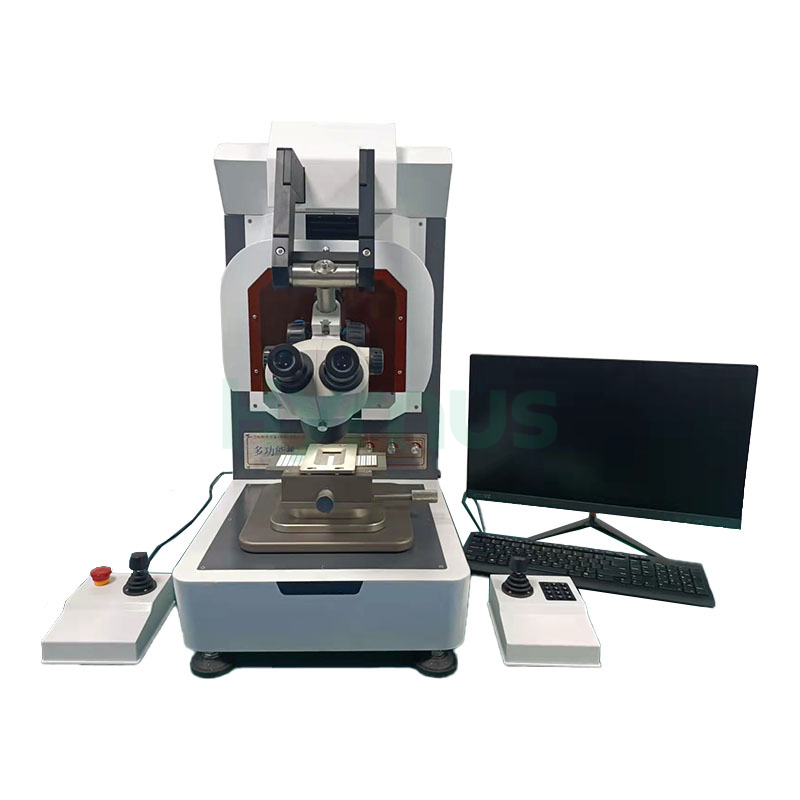

Mesin Uji Tarik Ikatan Wayar Pengujian Pembungkusan IC

HY-PT8600Mesin Uji Tarik Ikatan Wayarmampu menjalankan ujian kekuatan sambungan pateri dawai pasca-ikatan untuk mikroelektronik, ujian kekuatan pelekat antara sambungan pateri dan permukaan substrat, dan ujian keletihan tujahan kebolehulangan bola pateri. Ia termasuk ujian tegangan dawai dalaman, ujian tujahan sambungan mikro-pateri, ujian tujahan bola emas, ujian daya ricih cip, ujian tujahan komponen SMT dan ujian tujahan keseluruhan matriks BGA.

Permohonan

• Ujian pembungkusan LED
• Ujian pembungkusan semikonduktor IC
• Pengujian pakej TO
• Ujian pembungkusan modul kuasa IGBT
• Ujian pembungkusan komponen optoelektronik
• Sektor automotif
• Industri aeroangkasa
• Ujian produk ketenteraan
• Penilaian institut penyelidikan
• Aktiviti pengujian/penyelidikan merentasi pelbagai institusi akademik.



Fungsi Utama

Fungsi utama peralatan ini adalah untuk menjalankan ujian kekuatan dawai pasca-ikatan untuk wayar mikroelektronik, menilai kekuatan lekatan antara sambungan pateri dan permukaan substrat, dan menilai kekuatan ikatan antara wafer dan permukaan bingkai.



Ciri-ciri Produk

Tidak.	Barang	Penerangan
1	Sistem Kawalan Kedudukan	Sistem kawalan kedudukan lima paksi dengan pergerakan paksi X/Y 100mm dan pergerakan paksi Z 80mm; reka bentuk ergonomik dengan kayu bedik kesan Hall untuk kawalan platform XYZ yang intuitif, menampilkan perlindungan keselamatan yang komprehensif.
2	Struktur Mekanikal & Daya Ujian	Pembinaan casis yang teguh 200kg, daya ujian maksimum paksi-Y 100kg, daya ujian maksimum paksi-Z 20kg
3	Sistem Stesen Kerja	Sistem penukaran automatik stesen kerja pintar menghapuskan penggantian modul manual, meningkatkan kecekapan dan kemudahan pengujian
4	Prestasi Pengukuran	Sensor dinamik berketepatan tinggi yang disepadukan dengan algoritma mekanikal khusus memastikan ketepatan pengukuran yang stabil dan andal merentasi persekitaran
5	Sistem Pencahayaan	Sistem pencahayaan LED pintar: Disable secara automatik semasa tempoh melahu dan diaktifkan semasa beroperasi



Spesifikasi Peralatan

Barang	Spesifikasi
Model	HY-PT8600

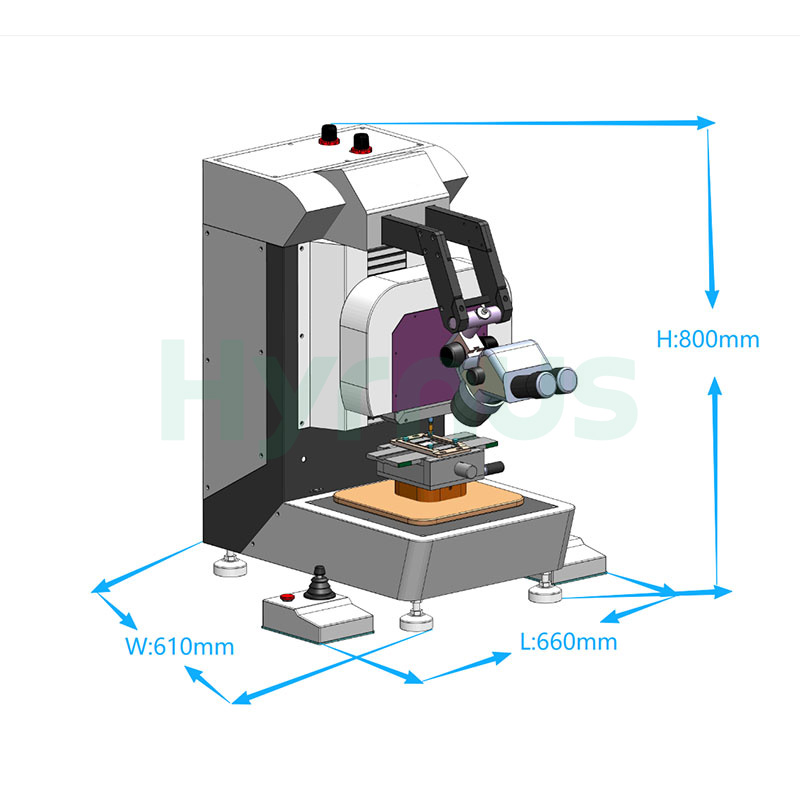

Dimensi	660mm×610mm×800mm (termasuk pemegang operasi kiri dan kanan)
Berat	Lebih kurang 95kg
Bekalan Kuasa	110V/220V@3.0A 50/60Hz
Bekalan Udara	4.5–6Bar
Kawalan Komputer	PC Asal Lenovo/HP
Sistem Pengoperasian	Windows 10/Windows 11 Tulen
Mikroskop	Mikroskop zum berterusan definisi tinggi standard (mikroskop trinokular pilihan dan kamera CCD definisi tinggi)
Kaedah Perubahan Sensor	Pensuisan automatik (selepas memilih item ujian dalam perisian, sensor yang sepadan bergerak secara automatik ke stesen ujian)
Perlawanan Platform	Putaran 360 darjah; platform serasi dengan pelbagai lekapan ujian
Skru Plumbum paksi XY Perjalanan Berkesan	100mm×100mm (boleh dikembangkan hingga 200mm×200mm dengan platform vakum), daya ujian maksimum 100kg
Kelajuan Traverse Maksimum paksi XY	Kawalan bebas melalui kayu bedik kesan Hall, kelajuan maksimum 6mm/s
Ketepatan Skru Plumbum paksi XY	Kebolehulangan±5μm, resolusi≤0.125μm; ketepatan dalam lingkungan 2mm±2μm
Skru Plumbum Paksi-Z Perjalanan Berkesan	Resolusi 100mm≤0.125μm. Daya ujian maksimum: 20kg.
Kelajuan Traverse Maksimum paksi-Z	Menggunakan kayu bedik kesan Hall untuk kawalan paksi-Z percuma, kelajuan traverse maksimum 8mm/s.
Ketepatan Skru Plumbum Paksi Z	±2μm. Ketepatan ricih: Dalam lingkungan 2mm, ketepatan kedudukan berulang±1μm.
Ketepatan Sensor	±0.003%; ketepatan ujian keseluruhan±0.1%
Perlengkapan Peralatan	Lekapan yang direka khas berdasarkan sampel atau lukisan (satu set dibekalkan sebagai standard)
Penentukuran Peralatan	Lekapan dan pemberat kalibrasi dibekalkan sebagai standard
Jaminan Kualiti	Waranti 2 tahun untuk keseluruhan unit; naik taraf perisian percuma seumur hidup (tidak termasuk kerosakan yang disebabkan oleh kesilapan manusia)
Ketepatan Sensor	Ketepatan sensor:±0.003%; Ketepatan ujian komprehensif:±0.1%
Ketepatan Ujian	Pensuisan julat automatik untuk sensor ujian
	Penentukuran ketepatan linear berbilang titik, ujian kebolehulangan dengan pemberat standard untuk memastikan ketepatan data
Perisian	Vakum 360°Platform ujian berputar bebas, sesuai untuk pelbagai bahan. Pengujian untuk pelbagai bahan boleh direalisasikan dengan mudah dengan menggantikan lekapan atau plat tekanan yang sepadan
Tetapan Parameter	Parameter seperti nilai daya lulus/gagal, ketinggian ricih, kelajuan ujian boleh dilaraskan mengikut tahap kebenaran yang berbeza



Butiran Produk
