Mesin Ikatan Wayar Ultrasonik Untuk Makmal

Pengikat dawai ultrasonik HY-WB2000 menggunakan dawai aluminium halus, tekanan dan tenaga ultrasonik untuk mewujudkan sambungan elektrik yang boleh dipercayai antara cip dan substrat. Ia sesuai untuk peranti gelombang mikro, modul RF, litar hibrid, MEMS, peranti optoelektronik, sensor, peranti semikonduktor, peranti radar, pembungkusan COB/SOB dan aplikasi mikroelektronik yang lain.

Jenama :
HYRNUS
Nombor Item :
HY-WB2000
Pesanan (MOQ) :
1 Set
Waranti :
One-Year Warranty and Lifetime Maintenance
Pembayaran :
T/T
Masa Utama :
7-35 Days
Asal Produk :
China

PERTANYAAN SEKARANG

Mesin Ikatan Wayar Ultrasonik Untuk Makmal

Pengenalan Produk

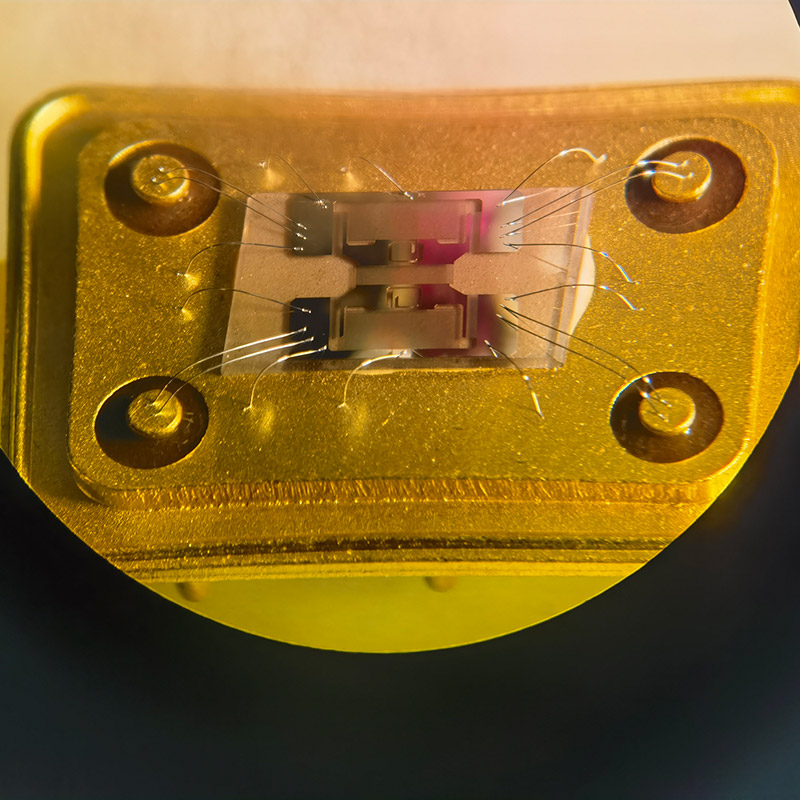

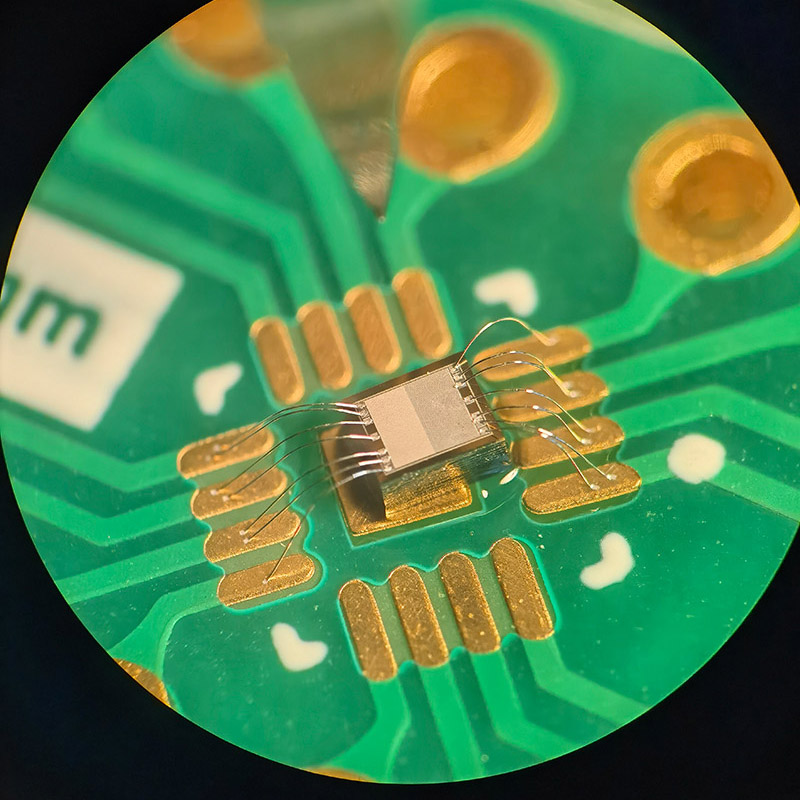

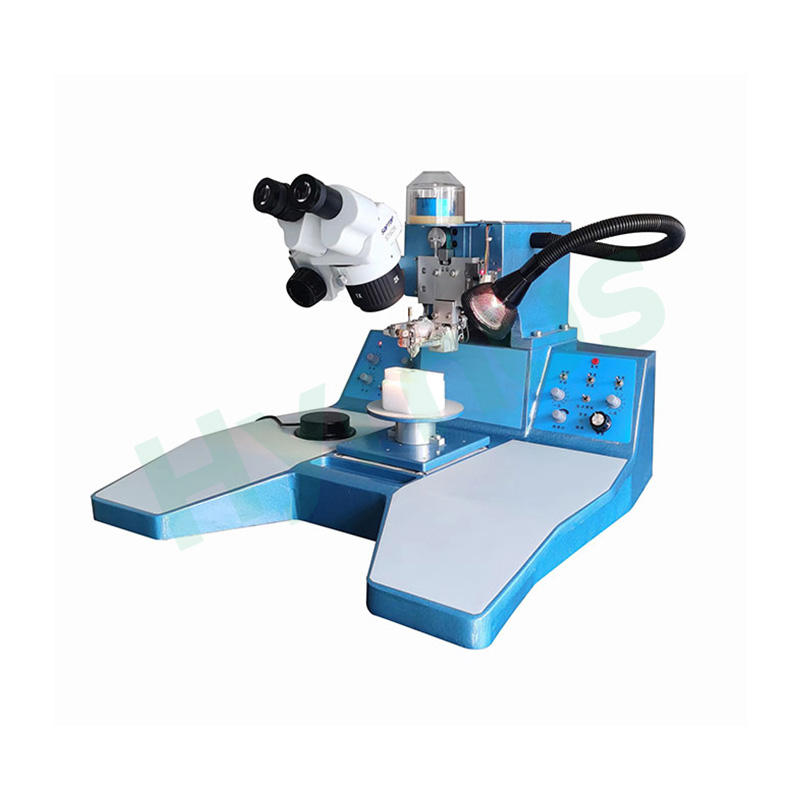

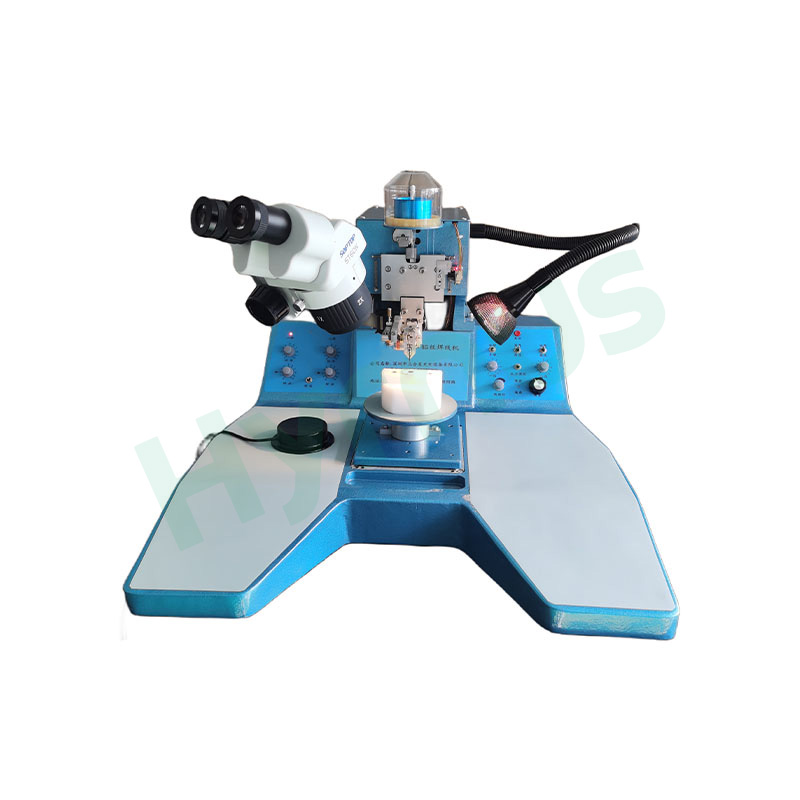

Pengikat dawai ultrasonik HY-WB2000 ialah mesin ikatan berketepatan tinggi yang direka untuk pembungkusan mikroelektronik dan sambungan cip. Menggunakan dawai aluminium halus, tekanan ikatan dan tenaga ultrasonik, ia mewujudkan sambungan yang kukuh dan andal antara dawai aluminium dan pad substrat, membolehkan sambungan elektrik antara cip dan substrat serta penghantaran isyarat antara cip. Ia digunakan secara meluas dalam peranti gelombang mikro, modul RF, litar hibrid, litar MEMS, peranti optoelektronik, sensor, peranti nano, peranti semikonduktor, peranti radar, komponen ketenteraan, litar tujuan khas, pembungkusan COB/SOB dan aplikasi elektronik kebolehpercayaan tinggi yang lain.

Ciri-ciri Produk

*Pergerakan paksi-Z rel panduan menegak memastikan gerakan kepala ikatan yang stabil dan kawalan ikatan yang tepat.

*Rel panduan mendatar paksi-Y mengawal rentang ikatan kedua untuk kedudukan dawai yang tepat.

*Motor stepper yang diimport memacu pergerakan paksi-Z dan paksi-Y untuk operasi yang lancar dan kebolehulangan yang tinggi.

*Ketinggian ikatan pertama, ketinggian ikatan kedua, ketinggian gelung dan rentang dawai boleh dikawal secara digital.

*Memberikan kualiti ikatan yang stabil, kawalan titik ikatan yang tepat dan konsistensi ikatan dawai yang tinggi.

*Ketinggian gelung yang konsisten membantu memenuhi keperluan pembungkusan mikroelektronik yang boleh dipercayai tinggi.

*Titik ikatan kedua menyokong ikatan automatik untuk operasi yang lebih mudah.

*Operator boleh melengkapkan proses pengikatan dengan menekan satu butang selepas menetapkan parameter.

*Kelajuan ikatan yang lebih pantas membantu meningkatkan kecekapan pengeluaran dan output syif tunggal.

Medan Permohonan

Peranti gelombang mikro, modul RF, litar hibrid, litar MEMS, peranti optoelektronik, sensor, peranti nano, peranti semikonduktor, peranti radar, komponen ketenteraan, litar tujuan khas, pembungkusan COB/SOB, dsb.

Industri yang Berkenaan

*Syarikat optoelektronik

*Pengilang komponen elektronik diskret

*Institut penyelidikan

*Makmal universiti

*Organisasi R&D dan pengeluaran

Parameter Teknikal

Kepala Ikatan	Diameter Kawat Aluminium	0.7 mil–3.0 mil / 18 μm–75 μm
	Alat Baji Bersesuaian	Diameter luar Φ1.6 mm, panjang 21 mm
	Sudut Ikatan	45°
	Rentang Wayar	0–10 mm, motor stepper, boleh laras secara digital
	Ketinggian Gelung Ikatan	0–6 mm, boleh laras secara digital
Sistem Ultrasonik	Saluran Ultrasonik	2 saluran
	Kuasa Ultrasonik	0–5 W, boleh laras secara berterusan
	Masa Ikatan	5–200 ms ±5% / 20 ms setiap langkah
	Pelarasan Frekuensi Ultrasonik	61 kHz ±1 kHz, penjejakan automatik
	Julat Pelarasan Tekanan Ikatan	10–60 g, 2 saluran, pelarasan elektromagnet
Meja Kerja XYZ	Diameter Meja Kerja Bulat	125 mm
	Kawasan Ikatan	20 × 20 mm
	Pemegang Kawalan Jenis Tetikus	20 × 20 mm
	Pergerakan Minimum XY	0.1 mil, boleh laras
	Pergerakan Minimum Z	0.1 mil, boleh laras
	Kawalan Ketepatan	0.1 juta, di bawah operasi mahir biasa
Parameter Mesin	Bekalan Kuasa	AC 220 V ±10%, 50 Hz, 60 W
	Berat Mesin	36 kg
	Dimensi Keseluruhan	600 * 560 * 390 mm, P * L * T
	Warna Mesin	Biru
	Pembesaran Mikroskop	Pembesaran dua langkah: 15× dan 30×, konfigurasi standard

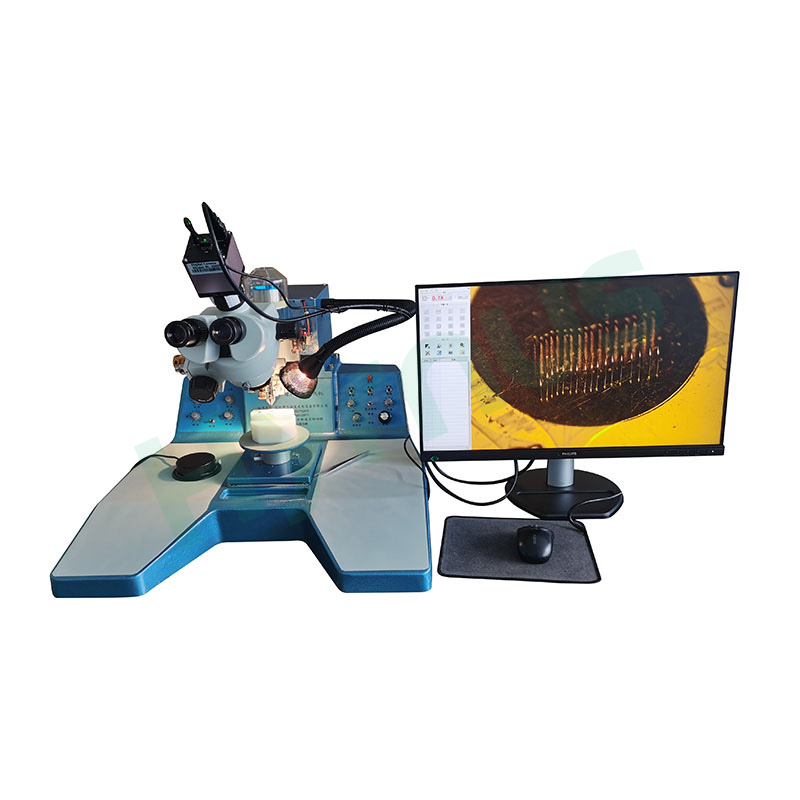

Spesifikasi Kamera dan Monitor HD Pilihan

Sistem terbenam dengan seni bina FPGA + ARM, menjalankan sistem pengendalian Linux 3.10.
Pemproses dwi-teras Cortex-A9, frekuensi utama 1 GHz, dengan memori DDR3 sehingga 1 GB.
Dilengkapi dengan sensor CMOS bercahaya belakang 1/2 inci.
Pemerolehan imej berkelajuan tinggi sehingga 2 MP, dengan resolusi 1920 × 1080 @ 60 fps.
Dua port USB untuk menyambungkan tetikus atau papan kekunci tanpa wayar.
Antara muka HDMI HD memastikan paparan imej yang jelas dan terang.
Antara muka pengguna baharu untuk operasi yang lebih intuitif dan mudah.
Reka bentuk butang rata yang popular, menarik dan mudah digunakan.
Fungsi penindasan sorotan lanjutan berkesan mengurangkan pantulan yang kuat.
Menyokong pilihan bahasa Cina Ringkas, Cina Tradisional dan Inggeris.
Saiz monitor: 24 inci.
