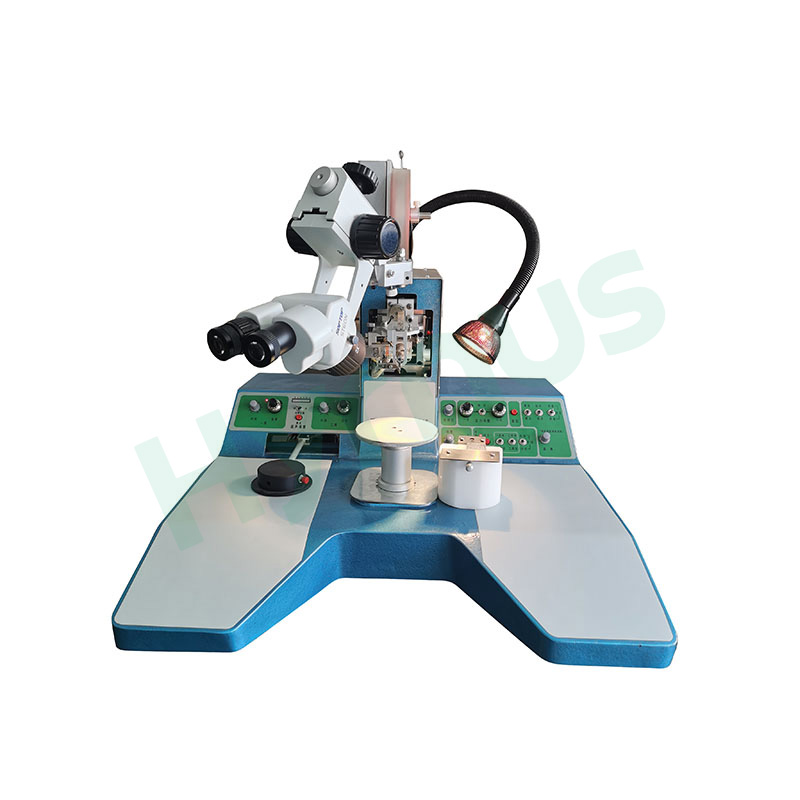

Pengikat Wayar Berat Ultrasonik HY-HW3018 digunakan untuk ikatan plumbum dalaman transistor berkuasa sederhana dan tinggi, MOSFET, pelbagai modul kuasa, diod pemulihan pantas arus tinggi, diod Schottky, tirostor, IGBT dan peranti kuasa semikonduktor khas yang lain.
Jenama :
HYRNUSNombor Item :
HY-HW3018Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :

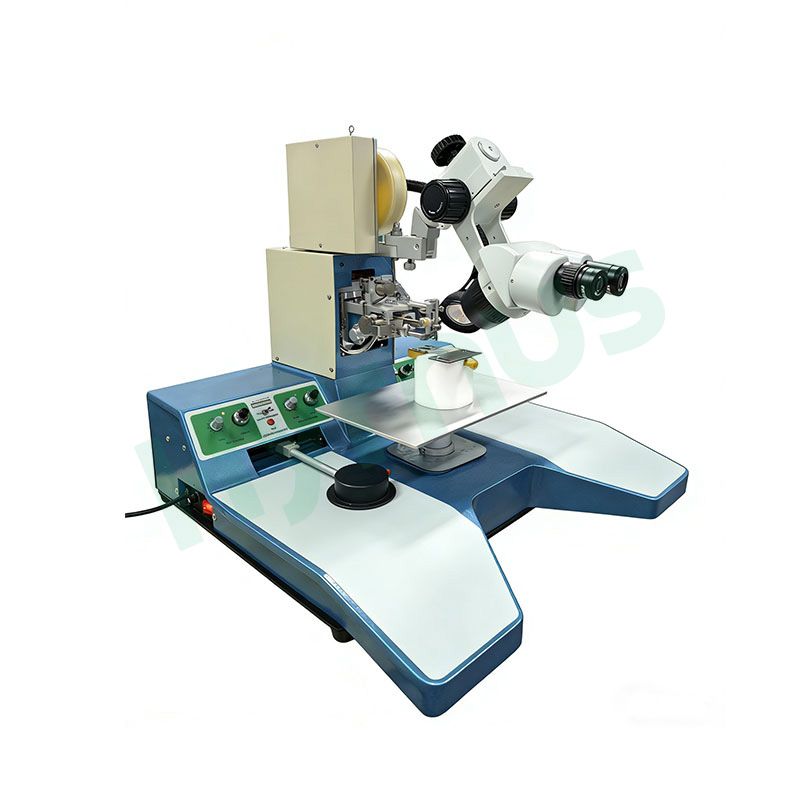

ChinaMesin Pengikat Wayar Berat Ultrasonik Aluminium Reben Emas
Pengenalan Produk
Pengikat Wayar Aluminium Berat Ultrasonik HY-HW3018 direka bentuk untuk ikatan plumbum dalaman peranti kuasa semikonduktor berkuasa sederhana dan tinggi, termasuk transistor, MOSFET, modul kuasa, diod pemulihan pantas arus tinggi, diod Schottky, tirostor dan IGBT.
Ia sesuai untuk TO-3, TO-3P, TO-3PF, TO-3PN, TO-3PL, TO-220F, TO-126, TO-12F, TO-66, TO-251, TO-202 dan jenis pakej lain. Ia juga boleh digunakan untuk sensor automotif, sensor tekanan berkuasa tinggi dan peranti kuasa semikonduktor khas yang lain.
Mesin ini mempunyai prestasi yang stabil, operasi yang mudah, penyelenggaraan yang mudah dan struktur desktop yang padat. Ia amat sesuai untuk kegunaan makmal, aplikasi R&D dan pengeluaran kelompok kecil.
Ciri-ciri
* Pergerakan paksi-Y dan paksi-Z yang dipacu motor stepper dengan skru ketepatan dan transmisi rel panduan, memastikan gerakan fleksibel, kedudukan yang tepat dan kelajuan ikatan yang pantas.
* Margin kuasa ultrasonik yang tinggi dan transduser yang direka bentuk baharu memberikan prestasi yang stabil dan andal di bawah kuasa tinggi dan operasi jangka panjang.
*Fungsi pengesanan pemasangan kapilari membantu memeriksa sama ada kapilari dipasang dengan betul, meningkatkan kebolehpercayaan ikatan.
*Tekanan ikatan elektromagnet dengan kawalan tekanan automatik memastikan tekanan yang stabil dan tepat sepanjang proses ikatan.
*Sistem kawalan ultrasonik, tekanan dan gerakan yang cemerlang membantu mencapai titik ikatan yang kuat, kualiti ikatan yang konsisten dan penampilan gelung dawai yang baik.
*Menyokong titik ikatan dwi untuk ikatan pertama dan ikatan kedua, mengurangkan rintangan ikatan dan meningkatkan kebolehpercayaan untuk peranti kuasa kawasan besar.
*Boleh menyimpan data rentang dawai, ketinggian gelung dan ketinggian sasaran untuk dua wayar, meningkatkan kecekapan operasi untuk ikatan peranti kuasa.
* Pelarasan parameter yang mudah untuk kuasa ultrasonik, masa ikatan, tekanan, ketinggian gelung, rentang dawai, ketinggian sasaran dan panjang dawai ekor.
*Mampu mengikat reben aluminium, reben emas, dawai kuprum dan dawai logam lain.
Aplikasi
*Transistor berkuasa sederhana dan tinggi
*MOSFET
*IGBT
*Pelbagai modul kuasa semikonduktor
*Diod pemulihan pantas arus tinggi
*Diod Schottky
*Tiristor
*Sensor automotif
*Sensor tekanan berkuasa tinggi
*Peranti kuasa semikonduktor khas
Aplikasi dengan Perlawanan Tersuai
*TO-3、TO-3P、TO-3PF、TO-3PN、TO-3PL、TO-220、TO-220F、TO-126、TO-66、TO-251、TO-202, Jenis pakej tersuai lain
Parameter Teknikal
| Barang | Spesifikasi |
| Bekalan Kuasa | 220 V AC ±10%, 50 Hz, pembumian yang boleh dipercayai diperlukan |
| Penggunaan Kuasa Maks. | 200 W |
| Diameter Wayar Aluminium yang Berkenaan | 100–500 μm / 4–20 juta |
| Kuasa Ultrasonik | 0–30 W, 2 julat, 2 saluran; ikatan pertama dan kedua boleh dilaraskan secara berasingan |
| Masa Ikatan | 10–500 ms, 2 saluran |
| Tekanan Ikatan | 30–1200 g, 2 saluran, pelarasan tepat |
| Rentang Automatik dari Ikatan Pertama ke Ikatan Kedua | 0–18 mm |
| Mikroskop | Pembesaran dua langkah 15× / 30× |
| Julat Pergerakan Meja Kerja | Φ25 mm |
| Pencahayaan | Kecerahan boleh laras |
| Dimensi Keseluruhan | 620 × 610 × 560 mm |
| Berat | Lebih kurang 40 kg |
