HY-WE2002M Manual Mesin Pengembang Wafer direka bentuk untuk proses pengembangan acuan dalam pengeluaran LED, transistor, litar bersepadu dan peranti semikonduktor lain. Ia menggabungkan pemanasan, regangan filem, pengembangan wafer dan penetapan filem ke dalam satu proses, dengan suhu boleh laras, masa pengembangan dan kelajuan pulangan untuk operasi yang stabil dan cekap.
Jenama :
HYRNUSNombor Item :
HY-WE2002MPesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaMesin Pengembang Wafer Manual untuk transistor kuasa IC
Pengenalan Produk

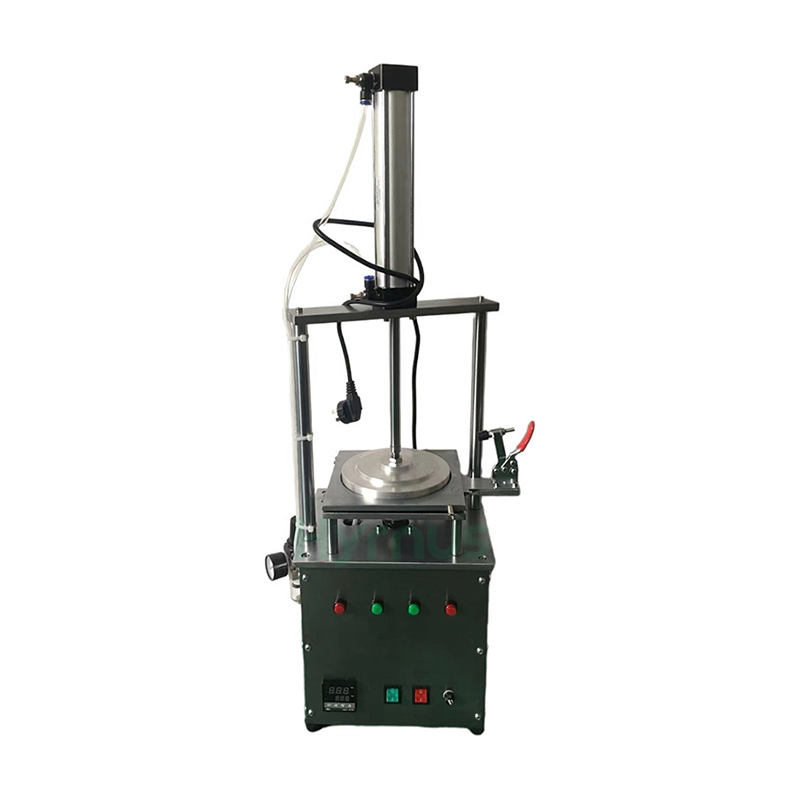

HY-WE2002MManualMesin Pengembang Waferdigunakan secara meluas untuk pengembangan acuan dalam pengeluaran LED, transistor kuasa sederhana dan rendah, litar bersepadu dan peranti semikonduktor khas yang lain. Ia menggunakan struktur kawalan menegak dwi-silinder untuk memastikan operasi yang stabil dan konsisten.
Mesin ini menggabungkan pemanasan, regangan filem, pengembangan wafer dan penetapan filem ke dalam proses yang lengkap. Sistem pemanasan suhu malarnya membolehkan pengembangan yang seragam dan terkawal di sekitar filem pemotong dadu, membantu mengekalkan jarak acuan dan kualiti pengembangan yang konsisten. Suhu pemanasan, masa pengembangan dan kelajuan pemulangan boleh dilaraskan mengikut keperluan proses yang berbeza. Dengan operasi mudah dan kecekapan anjakan tunggal yang tinggi, mesin ini sesuai untuk aplikasi pembungkusan semikonduktor dan pemasangan cip.
Aplikasi Utama
Ciri-ciri Peralatan
| Tidak. | Butiran |
| 1 | Mengamalkan kawalan menegak dwi-silinder untuk operasi yang stabil |
| 2 | Reka bentuk suhu malar memastikan pengembangan periferal filem yang seragam dan sederhana |
| 3 | Pemanasan, regangan, pengembangan wafer dan penetapan filem disepadukan ke dalam satu proses lengkap |
| 4 | Suhu pemanasan, masa pengembangan dan kelajuan pemulangan semuanya boleh dilaraskan sepenuhnya |
| 5 | Operasi mesra pengguna dengan kecekapan pengeluaran syif tunggal yang tinggi |
Parameter Teknikal
Tidak. | Parameter | Spesifikasi |
1 | Voltan Bekalan Kuasa | AC220V ±10%, 50Hz |
2 | Kuasa Dinilai | 500W |
3 | Tekanan Udara Kerja | 4kg/cm², 1P atau 1.5P |
4 | Julat Suhu | Suhu bilik ~ 400℃ |
5 | Lejang Silinder Atas | 200 mm |
6 | Lejang Silinder Bawah | 100 mm (boleh laras dan boleh diposisikan) |
7 | Diameter Cakera Pemanasan | 140 mm |
8 | Dimensi Keseluruhan | L 270 × W220 × T 900 mm |
9 | Berat Mesin | 20 kg |
Prosedur Operasi
| Tidak. | Butiran |
| 1 | Sambungkan bekalan kuasa dan pasangkan hos udara tekanan tinggi pada penyambung pneumatik pantas. |
| 2 | Hidupkan suis kuasa dan tetapkan suhu kepada 75℃(suhu mungkin berbeza mengikut±5℃untuk filem wafer yang berbeza). |
| 3 | Tetapkan suis silinder atas ke kedudukan "ATAS" untuk mengembalikan acuan penekan atas ke atas. Tetapkan suis silinder bawah ke kedudukan "BAWAH" untuk mengembalikan acuan penekan bawah ke bahagian bawah. Ulangi pergerakan silinder bawah beberapa kali dan laraskan kelajuan menaiknya kepada selambat mungkin. |
| 4 | Lepaskan selak, angkat meja kerja atas, letakkan cincin dalam pengembang wafer pada acuan bawah, dan letakkan filem wafer di tengah acuan bawah dengan wafer menghadap ke atas. Tutup dengan acuan penekan atas dan pasangkan selak. |
| 5 | Tetapkan suis silinder bawah ke kedudukan "ATAS". Acuan bawah naik perlahan-lahan, mengembangkan filem ke luar dan secara beransur-ansur melebarkan jarak acuan. Berhenti naik apabila jarak acuan mencapai kira-kira 2–3 kali ganda saiz asal. Letakkan cincin luar pengembang wafer rata pada filem dan cincin dalam dengan tepi bulatnya menghadap ke bawah. |
| 6 | Tetapkan suis silinder atas ke kedudukan "BAWAH". Acuan penekan atas menekan ke bawah untuk menetapkan filem wafer yang mengembang di tempatnya, kemudian kembali ke kedudukan paling atas. |
| 7 | Tetapkan suis silinder bawah ke kedudukan "BAWAH". Acuan bawah turun ke bawah dan filem wafer yang mengembang dikeluarkan. |
| 8 | Potong lebihan filem selepas pengembangan wafer, kemudian hantarkannya ke proses seterusnya untuk penyediaan gam dan ikatan acuan. |
