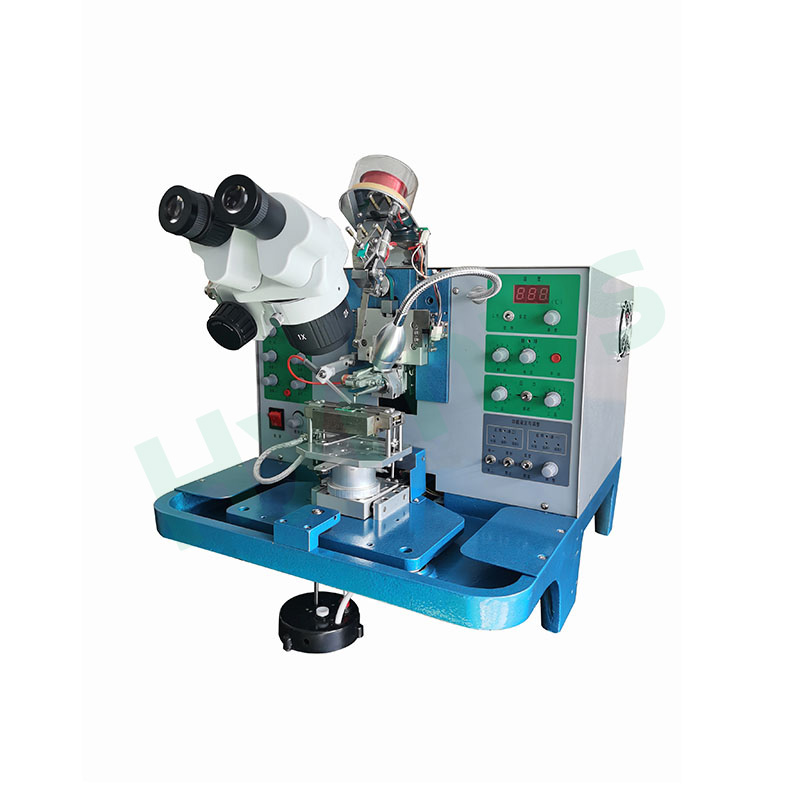

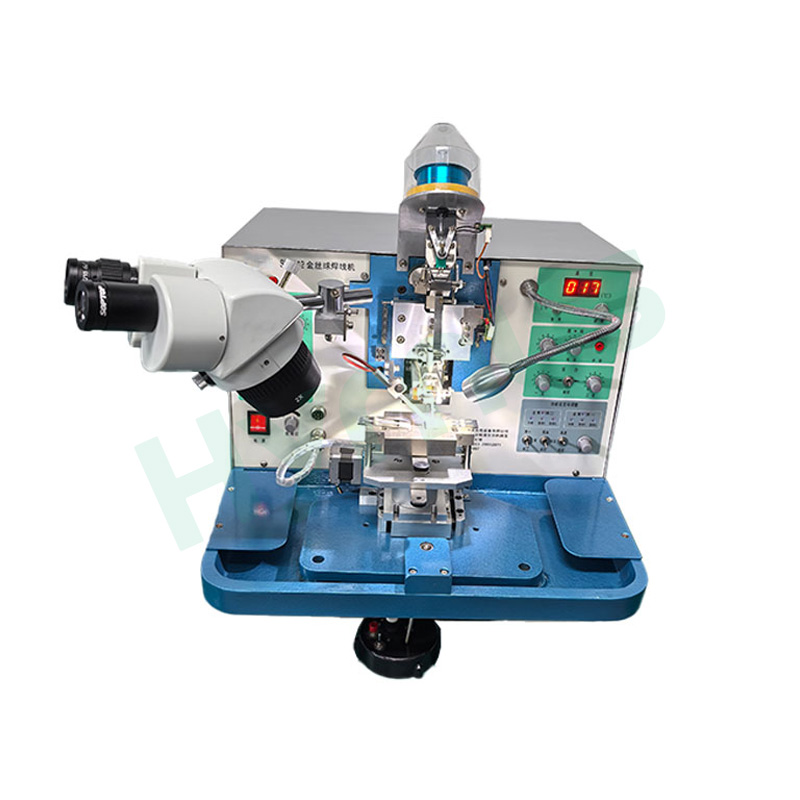

Mesin Ikatan Bola Pengikat Wayar Emas

Pengikat Wayar Bebola Emas HY-GB2012 terutamanya digunakan untuk pengikatan plumbum dalaman LED berkuasa tinggi, diod laser, diod kuasa kecil dan sederhana, transistor, litar bersepadu, sensor dan peranti semikonduktor khas. Ia amat sesuai untuk pengikatan wayar peranti LED berkuasa tinggi.

Jenama :
HYRNUS
Nombor Item :
HY-GB2012
Pesanan (MOQ) :
1 Set
Waranti :
One-Year Warranty and Lifetime Maintenance
Pembayaran :
T/T
Masa Utama :
7-35 Days
Asal Produk :
China

PERTANYAAN SEKARANG

Mesin Ikatan Bola Pengikat Wayar Emas

Pengenalan Produk

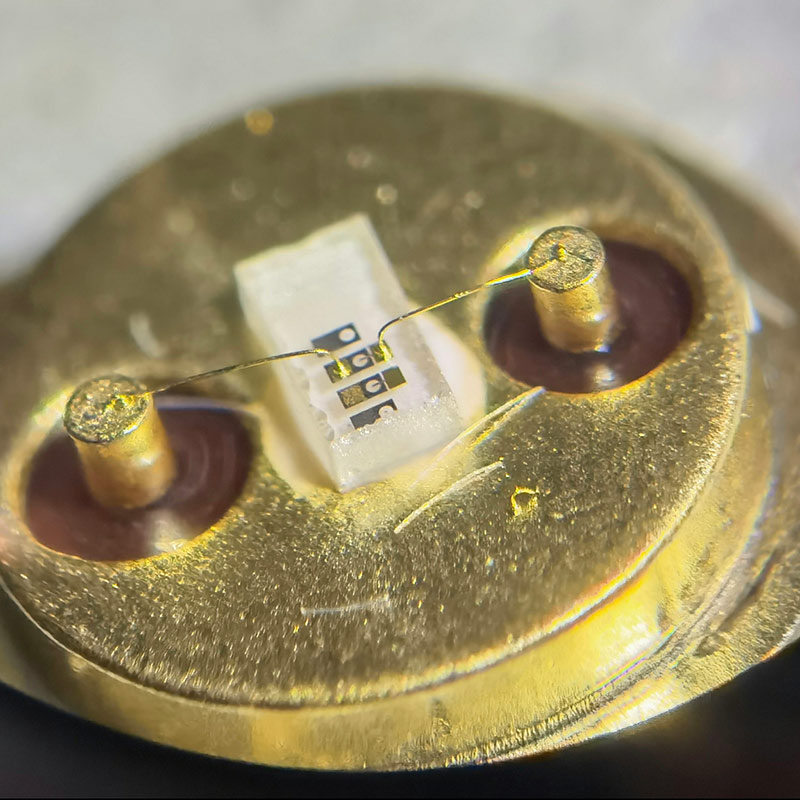

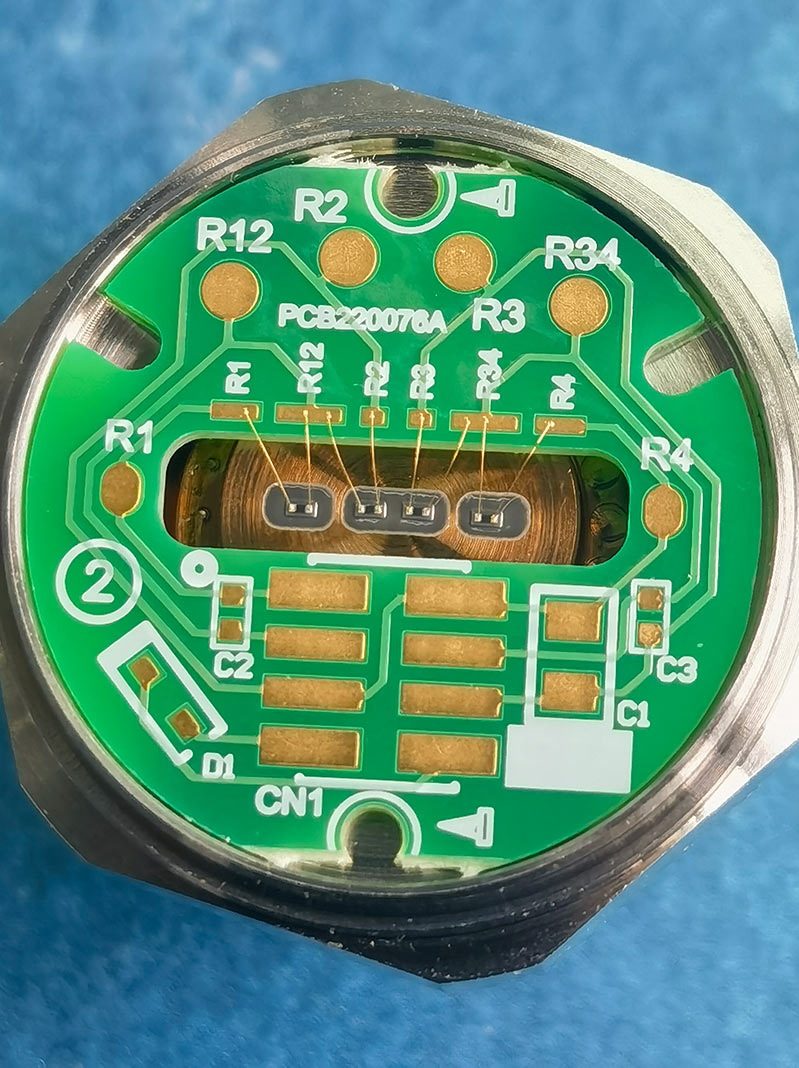

Mesin ikatan dawai emas HY-GB2012 menggunakan teknologi ikatan ultrasonik untuk menyambungkan dawai emas dengan pad cip dan substrat, membolehkan sambungan elektrik dan penghantaran isyarat yang andal. Hujung dawai emas dibentuk menjadi bola melalui pembentukan bola elektronik voltan tinggi, kemudian diikat di bawah tekanan, masa dan getaran ultrasonik yang terkawal. Ia merupakan salah satu peralatan utama yang digunakan dalam pemasangan mikro elektronik, menawarkan kualiti ikatan yang stabil, prestasi elektrik yang baik dan kebolehpercayaan yang lebih tinggi daripada ikatan dawai silikon-aluminium.

Ciri-ciri Produk

*Menyokong ikatan satu arah dan dua arah untuk operasi fleksibel.

*Menyimpan data ikatan dua wayar untuk meningkatkan kemudahan dan kecekapan.

*Ketinggian gelung dan ketinggian ikatan kedua yang boleh dilaraskan secara berasingan untuk struktur pendakap yang berbeza.

*Pelbagai pilihan bentuk gelung, sesuai untuk pendakap LED berkuasa tinggi, pendakap cawan dalam dan LED piranha.

*Pampasan bola ikatan kedua meningkatkan kebolehlekitan dan mengurangkan kadar kegagalan.

*Pengindeksan automatik 1 langkah atau 2 langkah meningkatkan kecekapan pengeluaran.

*Fungsi pengindeksan berterusan sesuai untuk aplikasi kerja semula.

*Pengesanan kapilari mengurangkan ikatan palsu yang disebabkan oleh pemasangan yang salah.

*Output kuasa ultrasonik empat saluran memastikan kualiti ikatan yang lebih konsisten.

*Pembentukan bebola yang dipertingkatkan membolehkan ikatan pertama yang lebih kecil dan ikatan kedua yang lebih andal.

Medan Permohonan

*Peranti gelombang mikro

*Modul RF

*Litar hibrid

*Litar MEMS

*Peranti optoelektronik

*Sensor

*Peranti nano

*Peranti semikonduktor

*Peranti radar

*Komponen ketenteraan

*Litar tujuan khas

*Pembungkusan COB/SOB

Industri yang Berkenaan

*Syarikat optoelektronik

*Pengilang komponen elektronik diskret

*Institut penyelidikan

*Makmal universiti

*Organisasi R&D dan pengeluaran

Parameter Teknikal

Barang	Spesifikasi
Bekalan Kuasa	220 VAC ±10%, 50 Hz, 300 W, pembumian yang boleh dipercayai diperlukan
Bekalan Kuasa Pilihan	AC 110 V boleh disesuaikan
Penggunaan Kuasa	Maks. 300 W
Diameter Kawat Emas yang Berkenaan	16–50 μm / 0.7–2 juta
Suhu Ikatan	Suhu bilik hingga 400°C
Kuasa Ultrasonik	4 saluran, 0–5 W, boleh laras secara berterusan dalam dua julat
Masa Ultrasonik	5–200 ms ±5% / 20 ms setiap langkah
Masa Ikatan	2 saluran, 0–200 ms
Tekanan Ikatan	2 saluran, 25–180 g
Masa Ikatan Minimum	0.4 s / wayar
Rentang Automatik Maks. dari Ikatan Pertama ke Ikatan Kedua	≥4 mm di kedua-dua arah
Julat Pelarasan Ketinggian Gelung	0–6 mm
Panjang Kawat Ekor	0–2 mm
Saiz Bola Emas	Pembentukan bola elektronik negatif, diameter boleh laras
Julat Pergerakan Perlawanan	Φ25 mm

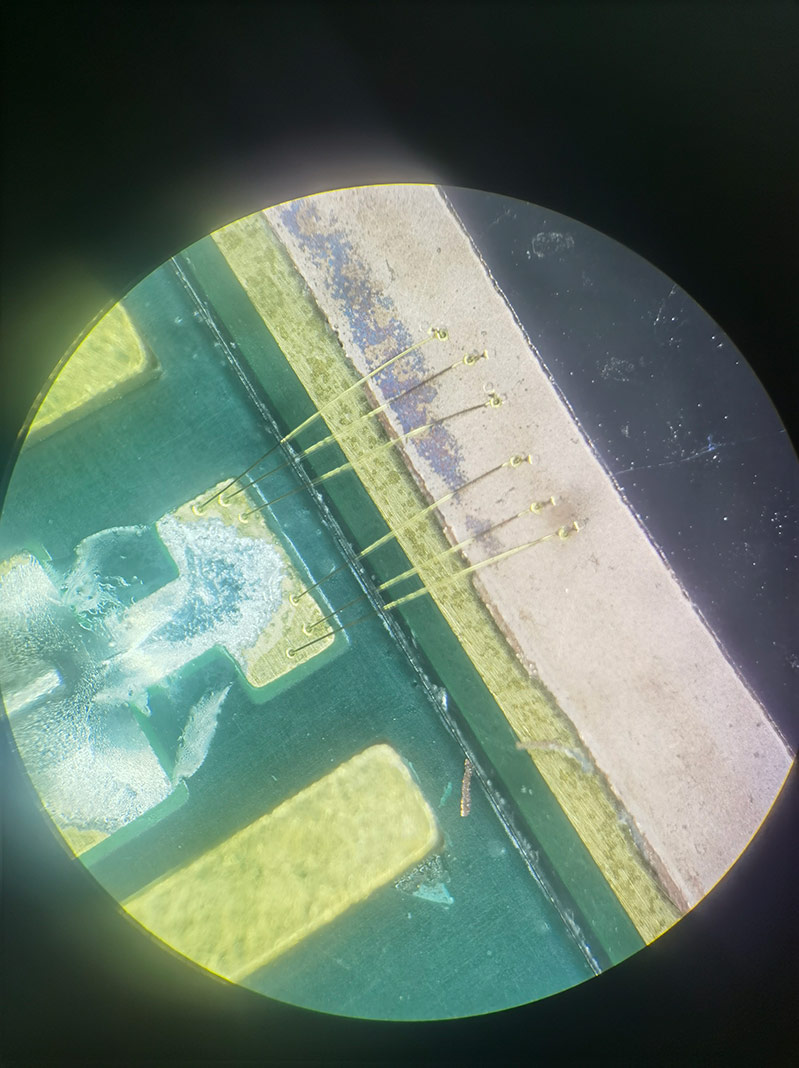

Mikroskop	Mikroskop dua langkah standard: 15× / 30×
Konfigurasi Pilihan	Kamera dan monitor HD
Dimensi Keseluruhan	520 × 460 × 550 mm, P × L × T
Berat	Lebih kurang 28 kg

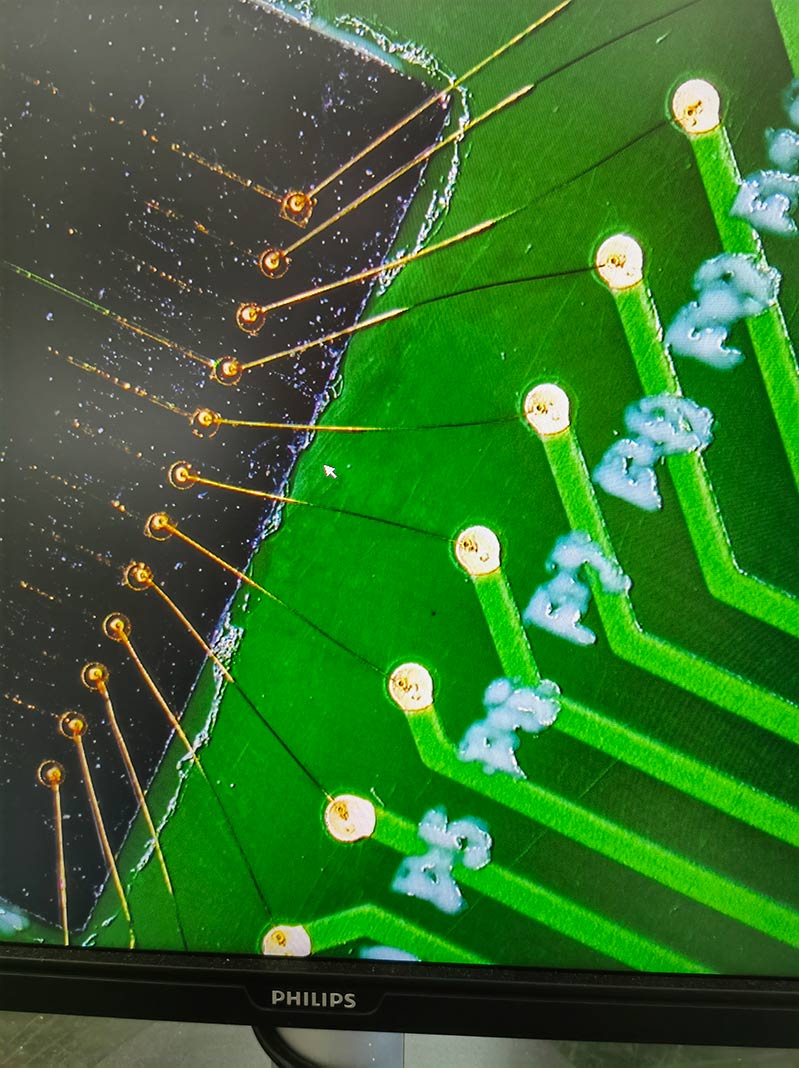

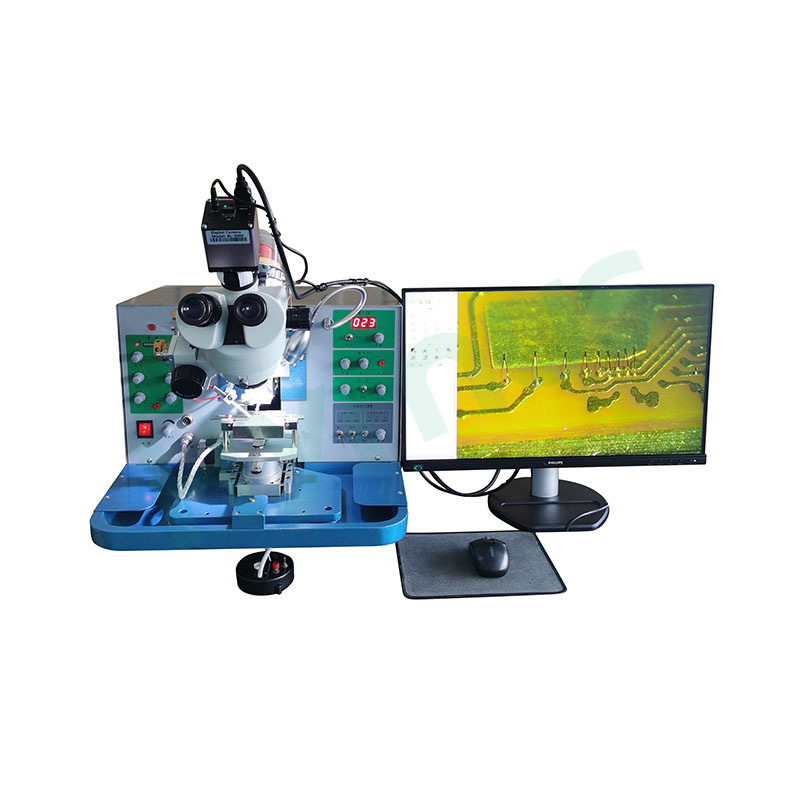

Spesifikasi Kamera dan Monitor HD Pilihan

Sistem terbenam dengan seni bina FPGA + ARM, menjalankan sistem pengendalian Linux 3.10.
Pemproses dwi-teras Cortex-A9, frekuensi utama 1 GHz, dengan memori DDR3 sehingga 1 GB.
Dilengkapi dengan sensor CMOS bercahaya belakang 1/2 inci.
Pemerolehan imej berkelajuan tinggi sehingga 2 MP, dengan resolusi 1920 × 1080 @ 60 fps.
Dua port USB untuk menyambungkan tetikus atau papan kekunci tanpa wayar.
Antara muka HDMI HD memastikan paparan imej yang jelas dan terang.
Antara muka pengguna baharu untuk operasi yang lebih intuitif dan mudah.
Reka bentuk butang rata yang popular, menarik dan mudah digunakan.
Fungsi penindasan sorotan lanjutan berkesan mengurangkan pantulan yang kuat.
Menyokong pilihan bahasa Cina Ringkas, Cina Tradisional dan Inggeris.
Saiz monitor: 24 inci.
