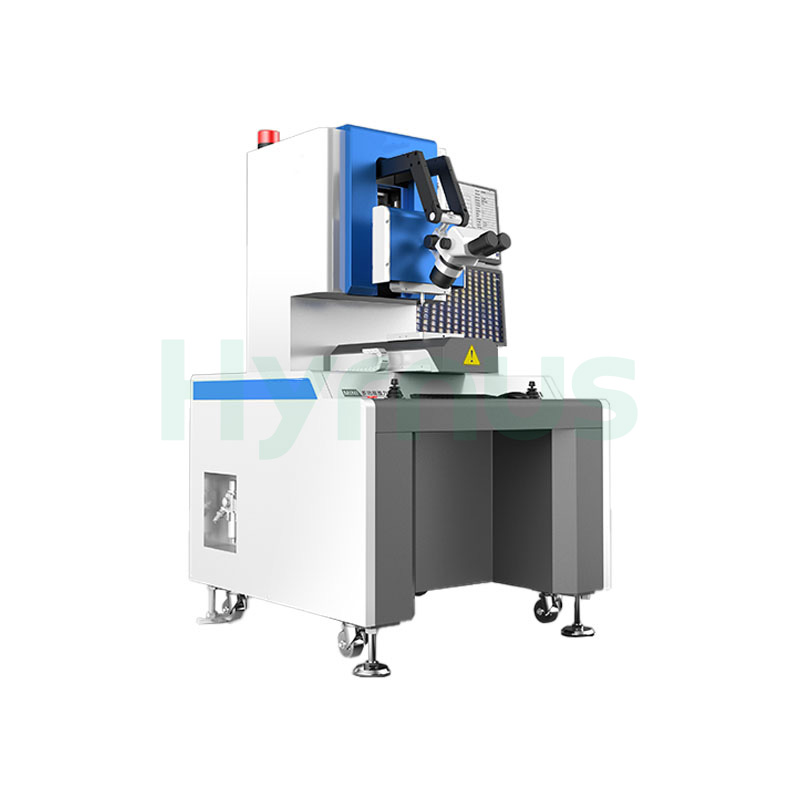

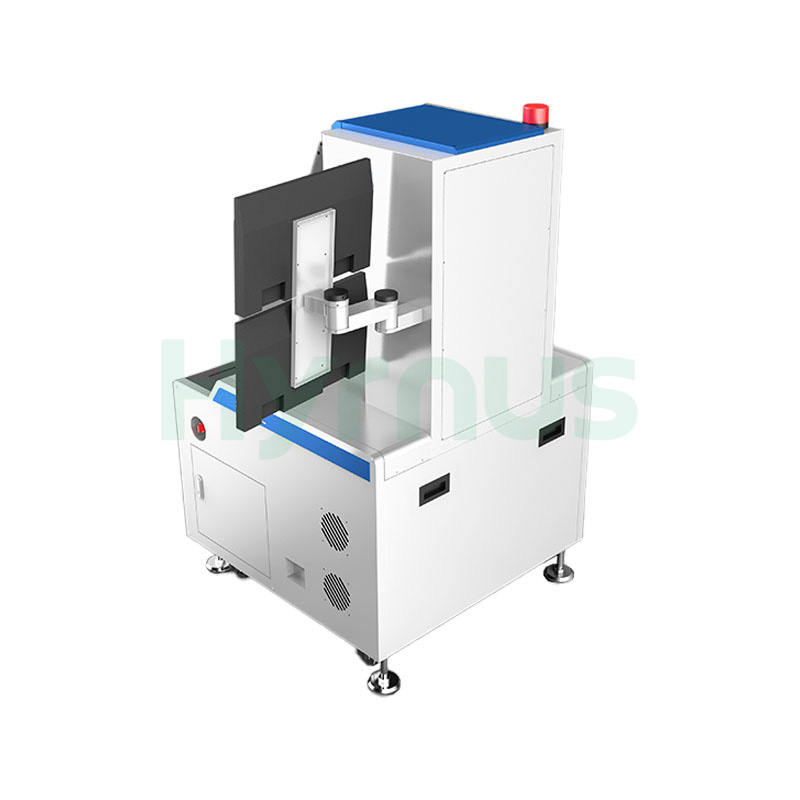

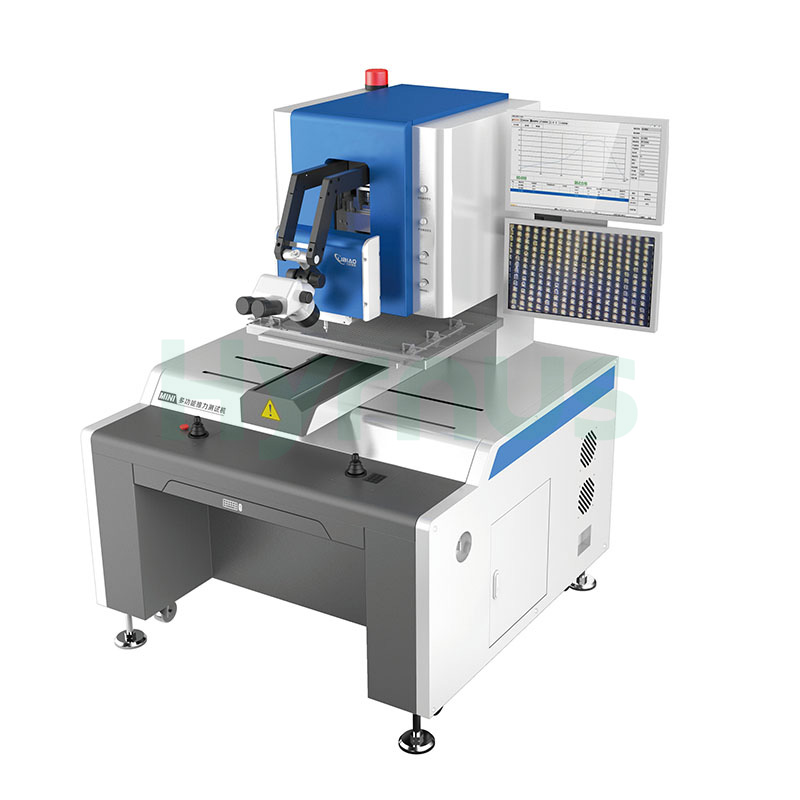

Penguji Tolak-Tarik Pelbagai Fungsi Berprestasi Tinggi untuk Ikatan Wayar

HY-PT8500 peralatan ujian ikatanmenampilkan sistem pensuisan putar automatik 3 stesen dengan pemerolehan sensor bebas dan perlindungan anti-perlanggaran/daya lampau untuk setiap sensor, memastikan ketepatan ujian dan keselamatan peralatan. Sistem ini menawarkan lejang berkesan skru bebola paksi XY 500mm × 300mm dengan kebolehulangan ±5μm, resolusi ≤0.125μm, dan ketepatan ±2μm dalam julat 2mm, menyokong daya ujian maksimum 100KG; lejang berkesan paksi Z 100mm dengan resolusi ≤0.125μm, ketepatan kedudukan ulangan ±1μm dalam lingkungan 2mm, menyokong daya ujian maksimum 20KG. Dilengkapi dengan teknologi penderiaan dinamik jitu (ketepatan sensor ±0.003%, ketepatan ujian komprehensif ±0.1%), komponen transmisi yang diimport, kayu bedik dwi Hall untuk kawalan empat arah dan mikroskop zum berterusan trinokular standard dengan kamera CCD definisi tinggi, sistem ini beroperasi pada 110V/220V @ 5.0A, 50/60Hz dengan bekalan udara 4.5–6 Bar. Instrumen ini berukuran 1500 × 1200 × 1650 mm, beratnya kira-kira 800 kg dan termasuk PC Lenovo/HP dengan Windows 10/11 tulen, yang menawarkan keserasian sistem MES, pengurusan data masa nyata dan lekapan yang boleh disesuaikan berdasarkan sampel atau lukisan.

Medan Permohonan

Pengujian PCB bersaiz besar

Pengujian Panel LED Mini

Pengujian Sampel Bersaiz Besar

Faedah Produk

Faedah Teras	Penerangan
Stesen Ujian Automatik	Menggunakan mod stesen ujian automatik. Selepas memilih stesen ujian dalam perisian, sistem akan bergerak secara automatik ke kedudukan kerja yang sepadan.
Pemerolehan Sensor Bebas	Tiga sensor yang berfungsi dilengkapi dengan sistem pemerolehan bebas untuk memastikan ketepatan ujian.
Perlindungan Anti-Perlanggaran & Daya Terlalu Tinggi	Setiap sensor dilengkapi dengan sistem perlindungan anti-perlanggaran dan daya berlebihan yang bebas.
Had Keselamatan & Kawalan Kelajuan	Setiap stesen ujian mempunyai fungsi had keselamatan dan had laju yang bebas.
Antara Muka Mesra Pengguna	Antara muka operasi berperikemanusiaan untuk operasi mudah.
Algoritma Ketepatan & Daya Tinggi	Sistem penderiaan ketepatan tinggi yang digabungkan dengan algoritma mekanikal yang unik memastikan ketepatan ujian.

Produk Ciris

Mengguna pakai teknologi pemerolehan penderiaan dinamik ketepatan untuk memastikan data ujian yang tepat dan boleh dipercayai.

Dilengkapi dengan komponen transmisi yang diimport untuk memastikan operasi mesin yang stabil dan ketepatan ujian.

Pensuisan putar automatik tiga stesen mengelakkan kerosakan peralatan yang disebabkan oleh salah operasi manusia.

Kayu bedik dwi dewan untuk kawalan empat arah, menjadikan operasi mudah dan senang.

Serasi sepenuhnya dengan sistem MES kilang.

Data ujian boleh disimpan dan dieksport dalam masa nyata, mudah dan cekap.

Spesifikasi Peralatan

Parameter	Spesifikasi
Model Peralatan	HY-PT8500
Dimensi Keseluruhan	1500mm × 1200mm × 1650mm
Berat Bersih	Lebih kurang 800KG
Bekalan Kuasa	110V/220V @ 5.0A, 50/60Hz
Bekalan Tekanan Udara	4.5-6 Bar
Kawalan Komputer	PC Lenovo/HP Asli
Sistem Pengoperasian	Windows 10 / Windows 11 Tulen
Mikroskop	Mikroskop Zum Berterusan Trinokular Standard + Kamera CCD Definisi Tinggi
Kaedah Penggantian Sensor	Penggantian Manual (Pilih modul ujian yang sepadan mengikut keperluan ujian; perisian akan mengenal pasti julat modul secara automatik)
Perlawanan Platform	360° putaran, serasi dengan semua jenis lekapan ujian
Skru Bola Paksi XY Strok Berkesan	500mm × 300mm, Daya Ujian Maksimum: 100KG
Kelajuan Pergerakan Maksimum Paksi XY	Kawal paksi XY secara bebas melalui kayu bedik Hall, Kelajuan maksimum: 10mm/s
Ketepatan Skru Bola Paksi XY	Kebolehulangan: ±5μm, Resolusi: ≤0.125μm; Ketepatan dalam lingkungan 2mm: ±2μm
Skru Bola Paksi Z Strok Berkesan	100mm, Resolusi: ≤0.125μm, Daya Ujian Maksimum: 20KG
Kelajuan Pergerakan Maksimum Paksi Z	Kawal paksi Z secara bebas melalui kayu bedik Hall, Kelajuan maksimum: 8mm/s
Ketepatan Skru Bola Paksi Z	±2μm; Ketepatan Ricih: Ketepatan kedudukan berulang ±1μm dalam lingkungan 2mm
Ketepatan Sensor	±0.003%; Ketepatan Ujian Komprehensif: ±0.1%
Lekapan Peranti	Lekapan tersuai yang direka mengikut sampel atau lukisan (1 set dibekalkan sebagai standard)
Penentukuran Peranti	Dilengkapi dengan lekapan penentukuran dan set pemberat yang sepadan sebagai standard
Jaminan Kualiti	Waranti mesin penuh 2 tahun dengan naik taraf perisian seumur hidup percuma (tidak termasuk kerosakan buatan manusia)

Antara Muka Ujian

Sesuaikan pelbagai lekapan ujian mengikut keperluan pelanggan
