Mikroskop Pengukur Metalurgi Semikonduktor Untuk Pemeriksaan Pakej IC

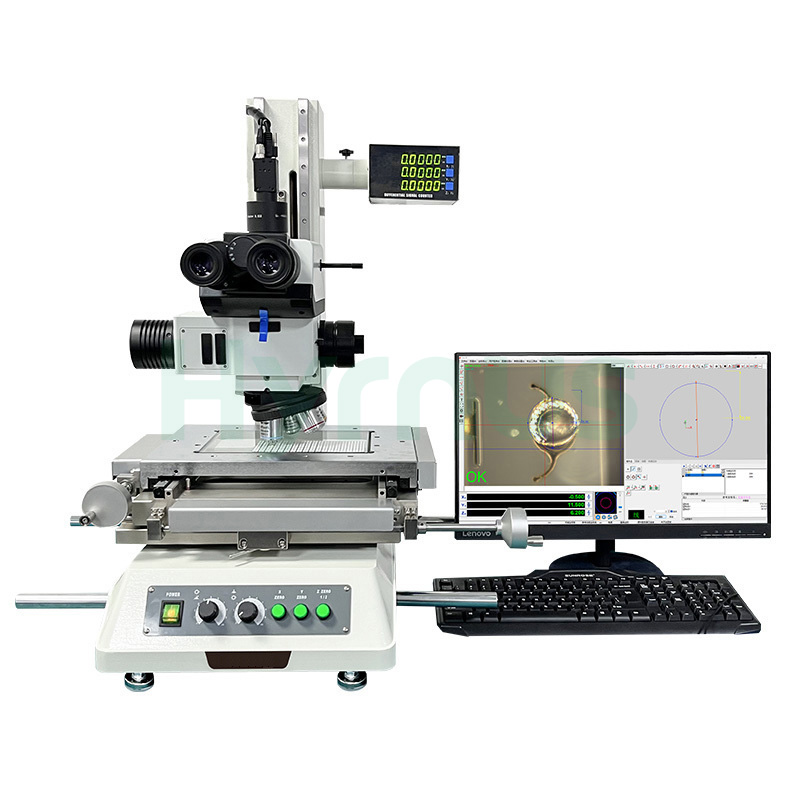

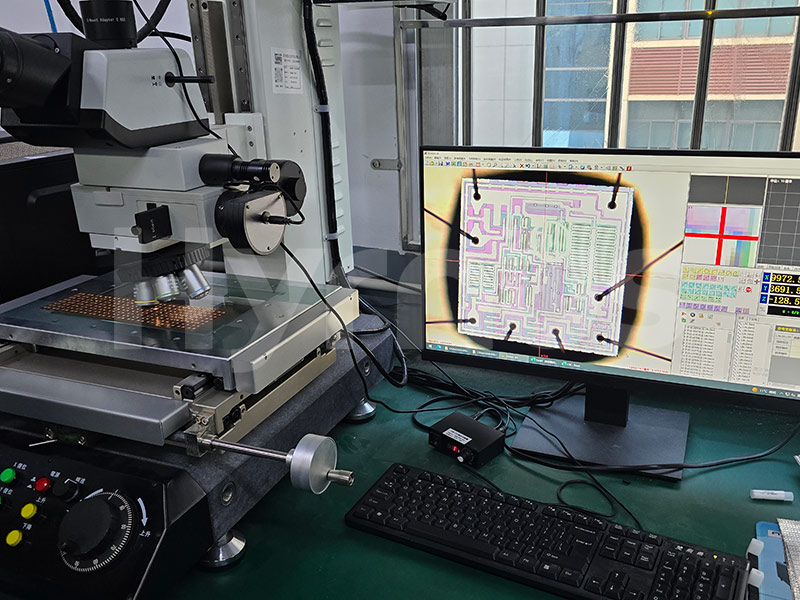

HY-TM200 Mikroskop Pengukur Metalurgi Semikonduktor direka bentuk untuk pemeriksaan ketepatan tinggi dan pengukuran dimensi pakej semikonduktor, IC, PCB dan komponen elektronik. Ia mengintegrasikan pemerhatian optik, pengimejan digital dan fungsi pengukuran ke dalam satu sistem padat untuk aplikasi makmal dan pengeluaran.

Menampilkan sistem optik tak terhingga, mod pemerhatian medan terang dan medan gelap serta pengimejan CCD perindustrian resolusi tinggi, mikroskop ini memberikan imej yang jelas dan hasil pengukuran yang tepat. Dengan ketepatan kedudukan sehingga ±0.1 μm dan pelbagai fungsi pengukuran termasuk panjang, sudut, jejari dan ketinggian, ia sangat sesuai untuk kawalan kualiti semikonduktor, analisis kegagalan dan R&D. Lekapan tersuai tersedia untuk menampung pelbagai keperluan pemeriksaan.

Spesifikasi Produk

Barang	Butiran
Model	HY-TM200
Dimensi	700 x 800 x 800 mm
Berat	85 kg
Dimensi Kaca	230 x 160 mm
Dimensi Pentas	358 x 258 mm
Julat Perjalanan	200 x 100 x 150 mm
Resolusi Skala Kekisi	Paksi-Z:±Paksi 0.1 µmXY:±0.5 µm (pilihan±0.1 µm)
Sistem Optik	Sistem optik panjang fokus tak terhingga
Jenis Pergerakan	Manual
Objektif	5X, 10X, 20X, 50X
Kanta mata	10X
Medan Pandangan	Imej terbalik
Kaedah Pemerhatian	Mod medan terang dan medan gelap, boleh ditukar secara bebas
Sumber Cahaya Permukaan / Bawah	Pencahayaan sepaksi LED 3W
Ketepatan Kedudukan XYZ	±0.1 µm
Kebolehulangan XYZ	±0.1 µm
Ketepatan Pengukuran XY	(3 + L/100) µm(L = panjang yang diukur)
Ketepatan Pengukuran Z	(3 + L/25) µm(L = ketinggian yang diukur)
Fungsi Paparan	Output RS232, pemusatan/pemusatan XYZ, penukaran imperial/metrik, penentukuran ketepatan
Pengawal paksi-Z	Roda sepaksi berketepatan tinggi untuk kawalan pergerakan menegak
Ketepatan Kedudukan Paksi-Z	±0.1 µm
Voltan Operasi	AC 220V
Kuasa Dinilai	100W



Fungsi Utama

Tidak.	Butiran
1	Ukuran diameter bola emas (ukuran panjang)
2	Pengukuran ketebalan bola emas (pengukuran sudut)
3	Pengukuran arka dawai emas (pengukuran jejari)



Kelebihan

Barang	Butiran
Komponen Optik Serbaguna	Serasi dengan komponen optik domestik dan import, menyokong mod medan terang, medan gelap, kontras gangguan pembezaan (DIC), polarisasi dan epi-pendarfluor.
Turet Objektif	Boleh memuatkan sehingga 5 objektif, dengan pembesaran 5X, 10X, 20X, 50X dan 100X untuk memenuhi pelbagai keperluan aplikasi.
Sistem Pengimejan	Dilengkapi dengan kamera CCD berwarna gred perindustrian yang menangkap imej berkualiti tinggi melalui kanta zum, menukarkannya kepada isyarat elektronik dan menghantarnya ke komputer untuk dianalisis.
Unit Paparan Data Ergonomik	Direka untuk operasi bebas dengan sudut boleh laras, membolehkan pengukuran yang selesa dalam posisi berdiri atau duduk. Menyokong fungsi penyingkiran dan pemusatan untuk penentukuran ketepatan tinggi.
Pemacu Skru Plumbum Ketepatan	Menggunakan pemacu skru plumbum dan nat keluli tahan karat, merealisasikan pelarasan pantas dan halus untuk meningkatkan kecekapan pengukuran. Struktur yang stabil mengurangkan getaran pentas dan memastikan kedudukan yang lebih tepat.



Butiran Produk
