Acuan Plastik MGP untuk Pembungkusan Semikonduktor SOT23-20R

Pengenalan Produk

HY-PM23 Acuan Plastik MGP ialah acuan sokongan untuk mesin bersepadu penyusunan pelet sebatian dan rangka plumbum automatik yang dibentuk, direka khas untuk enkapsulasi epoksi rangka plumbum kekili SOT23-20R.

Acuan ini mempunyai susun atur dua baris simetri dengan 6 kotak acuan bebas. Ia boleh membawa 12 bingkai plumbum dalam satu kitaran pengacuan untuk meningkatkan kecekapan pengeluaran besar-besaran untuk barisan pembungkusan semikonduktor.

Kotak acuan diperbuat daripada keluli DC53 dan sisipan rongga menggunakan keluli tahan karat ASP23 yang tinggi, dengan penyaduran krom keras pada permukaan rongga untuk jangka hayat yang panjang. Reka bentuk kotak acuan pertukaran cepat mengurangkan masa henti mesin, dan ia sesuai dengan kebanyakan mesin pencetak acuan 450T MGP arus perdana dengan stabil. Perkhidmatan susun atur acuan tersuai tersedia untuk saiz bingkai plumbum yang berbeza.

Aplikasi Produk

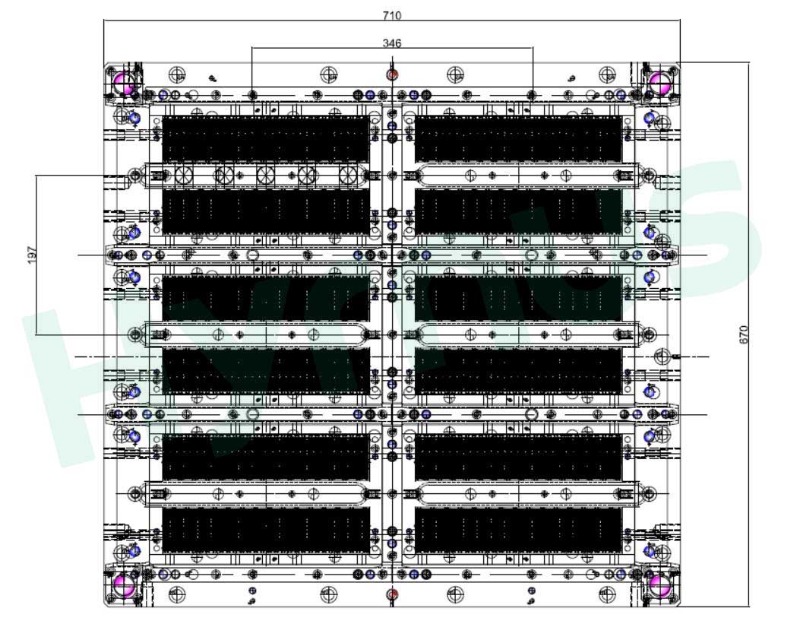

Susun Atur Skematik

Piawaian Kawalan Kualiti & Penerimaan Acuan MGP

Nota: Semua dimensi adalah dalam mm melainkan ditanda secara berasingan.

1. Parameter Proses Pengacuan

Barang	Piawaian Penerimaan Kilang
Suhu Acuan	160~190℃
Tekanan Suntikan	1000~1600 psi
Masa Kitaran Pengacuan	8~25 saat



2. Toleransi Dimensi & Kilat

Item Pemeriksaan	Piawaian Penerimaan Kilang	Standard selepas 100,000 suntikan / 1 tahun
Ofset X/Y badan sebatian pengacuan	≤0.05	-
Ofset antara pusat kompaun & pusat rangka plumbum	≤0.05	-
Ketebalan kilat nipis menegak & ketinggian permukaan sambungan sisipan	≤0.05	≤0.05
Ketebalan kilat & lebar sisa buangan pusat	≤0.05	Ketebalan ＜0.05, Lebar ＜2
Ketebalan & lebar kilat pada kedua-dua belah pelari	≤0.05	Ketebalan ＜0.05, Lebar ＜1



3. Piawaian Kawalan Kecacatan Permukaan

Jenis Kecacatan	Keperluan Penerimaan
Calar & tanda riak rongga	Tiada
Gelembung permukaan & lubang kecil pada sebatian pengacuan	Diameter ＜0.1
Retakan & keretakan pada sebatian acuan	Tiada
Penonjolan kilat berbentuk asap pada bahagian atas pin ejektor	Tiada



4. Spesifikasi Kerangka Utama & Kilat

Item Pemeriksaan	Piawaian Penerimaan Kilang	Standard selepas 100,000 suntikan / 1 tahun
Kilat pada pelari, slot bolong dan port suapan	Sisa tidak akan menjejaskan penghantaran pasca automatik; Tiada sisa yang timbul di tepi port suapan	Sisa tidak akan menjejaskan penghantaran pasca automatik
Berkelip pada pin komponen	Tiada kilatan hitam (kawasan pintu pagar tidak termasuk)	Tiada kilatan hitam pada pin
Kerangka plumbum selepas pembukaan & pembongkaran acuan	Tiada ubah bentuk atau retakan lubang kedudukan	Tiada ubah bentuk atau retakan lubang kedudukan



5. Standard Pengisian Lompang Dalaman & Tidak Lengkap

Item Pemeriksaan	Keperluan Penerimaan
Lompang & penyingkiran di atas cip, pad ikatan dan pulau acuan	Tiada
Lompang di kawasan sebatian pengacuan lain	≤0.01mm
Kecacatan pengisian yang tidak lengkap	Tidak dibenarkan



6. Prestasi Pembongkaran & Jangka Hayat Salutan Krom Keras Rongga

Item Pemeriksaan	Piawaian Penerimaan Kilang	Standard selepas 100,000 suntikan / 1 tahun
Prestasi Pembongkaran	Pembongkaran lancar; pelari & pemotongan tanpa kerosakan	Pembongkaran lancar; pelari & pemotongan tanpa kerosakan
Jangka Hayat Perkhidmatan Salutan Krom Keras	Sebatian pengacuan hijau ≥250,000 tembakan; Sebatian pengacuan standard ≥300,000 tembakan, tiada pengelupasan salutan	Bebas daripada sisipan yang mudah rosak

Konfigurasi & Spesifikasi Teknikal Acuan Acuan MGP



Item Pemeriksaan	Piawaian Teknikal
Peralatan yang Serasi	Sesuai dengan mesin pencetak 450 tan pelanggan
Kerangka Asas Acuan	Bingkai universal untuk 6 sisipan acuan, reka bentuk penggantian sisipan acuan cepat
Sistem Suntikan	Suntikan berbilang laras dari bawah ke atas; dipacu oleh 2 silinder hidraulik kalis bocor suhu tinggi terbina dalam dengan plat pemacu suntikan pengimbang
Kebolehtukaran Sisipan Acuan	100% boleh ditukar ganti semua sisipan acuan, tiada had kedudukan tetap diperlukan
Kebolehtukaran Komponen Dalaman	Semua alat ganti & sisipan di dalam sisipan acuan boleh diganti bersama
Mekanisme Sisipan Acuan	Struktur plat pin ejektor terbina dalam, reka bentuk rel gelongsor untuk pembongkaran & penggantian pantas
Bahan & Kekerasan Acuan Teras	1. Sisipan acuan: DC53 (HRC59~60)
	2. Rongga & sisipan: ASP23 (HRC61~63)
	3. Blok tengah: ASP23 (HRC61~63)
	4. Tong suntikan: ASP23
	5. Hujung suntikan: Keluli tungsten
Rak Pemakanan Kerangka Utama	Rak aloi aluminium terapung berkekuatan tinggi, ringan & anti-ubah bentuk, penyuapan lancar tanpa gangguan
Sistem Kawalan Suhu	24 titik kawalan suhu bebas; sisihan suhu antara acuan atas & bawah ≤±5℃; 4 port termogandingan ganti untuk pemadanan tekan berbilang zon
Perlindungan Keselamatan	Sensor pemotongan suhu berlebihan terbina dalam pada tapak acuan atas & bawah
Reka Bentuk Bantu Pemasangan	Plat tapak bawah kusyen udara; Plat penekan tetap berbentuk L untuk platform penekan berbilang model
Penebat & Pemeliharaan Haba	Penutup penebat atas tetap, plat penebat bawah boleh tanggal dengan cepat; plat penebat haba berkekuatan tinggi tahan hentaman pengapit yang lama
Perkakasan & Antara Muka Standard	Skru & nat metrik; penyambung rel gelongsor pantas untuk plat pemacu suntikan; port termogandingan & perlindungan haba yang dipadankan dengan mesin cetak pembungkusan pelanggan
Ketebalan Plat Acuan	Ketebalan plat acuan atas & bawah ≥40mm
