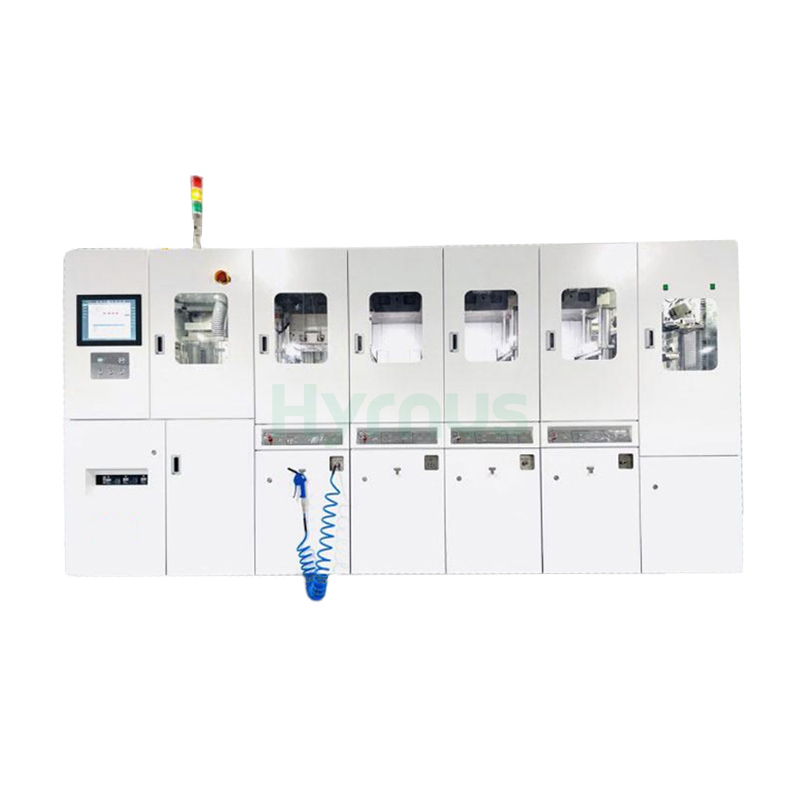

HY-PS8180Sistem Pencetakan Semikonduktor Automatik Sepenuhnya direka bentuk untuk enkapsulasi IC dan peranti kuasa yang cekap, memastikan kualiti yang stabil dan perlindungan yang boleh dipercayai.
Jenama :
HYRNUSNombor Item :
HY-PS8180Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaSistem Pencetakan Semikonduktor Automatik Sepenuhnya untuk Pembungkusan IC
Pengenalan Produk
HY-PS8180 Sistem Pengacuan Semikonduktor Automatik Sepenuhnya direka bentuk untuk meningkatkan output pengeluaran, hasil dan kebolehpercayaan proses untuk pembungkusan semikonduktor volum tinggi. Melalui operasi automatik dan kawalan proses yang tepat, ia mengurangkan intervensi manual, meminimumkan kebolehubahan pengeluaran dan memastikan kualiti pengacuan yang konsisten. Sistem ini juga menyokong pemantauan pintar, rakaman data pengeluaran dan kebolehkesanan proses, menjadikan pengurusan kualiti lebih cekap. Dengan prestasi yang stabil, penyelenggaraan yang mudah dan kos operasi yang lebih rendah, ia sesuai untuk pelbagai jenis pakej, termasuk SOT, SOP, TOLL, TO, QFN, DFN dan BGA.
Ciri-ciri Produk
Medan Permohonan
Sistem pengacuan automatik sepenuhnya ini boleh digunakan untuk pelbagai jenis pakej semikonduktor, termasuk SOT, SOP, TOLL, TO, QFN, DFN dan BGA.
Industri yang Berkenaan
*Pembungkusan dan pengujian litar bersepadu
*Peranti semikonduktor diskret
*Peranti optoelektronik
Parameter Teknikal
| No | Parameter | Spesifikasi |
| 1. | Model | HY-PS8180 (180T) |
| 2. | Kuantiti Acuan setiap Kitaran | 2 bingkai utama setiap lejang setiap akhbar |
| 3. | Bilangan Mesin Tekan | 1 hingga 4 tekan |
| 4. | Saiz Kerangka Utama (P/T) | Lebar: 20–100mm / Panjang: 124–300mm / Ketebalan: 0.1–0.6mm |
| 5. | Saiz Sebatian Resin | Diameter: 11–20mm (±0.2mm) / Nisbah L/D: 1.2–1.7 (Maks 35mm) |
| 6. | Daya Pengapit | 98–1764 kN (Maks 180T) |
| 7. | Tekanan Suntikan | 4.9–29.4 kN (Maks 3T) |
| 8. | Masa Kitaran (Mekanikal) | 28 saat (Min) |
| 9. | Dimensi Mesin (4 Mesin Tekan) | Lebar: 1833mm / Tinggi:2050mm / Panjang:4663mm |
| 10. | Berat Mesin (4 Mesin Tekan) | 14500 kg |
| 11. | Bekalan Kuasa | 3-fasa 380VAC ±10% / Kuasa: ≤51 KW (4 tekan) |
| 12. | Bekalan Udara Mampat | Tekanan ≥0.5Mpa / Aliran ≥350L/min / Dengan penapis udara |
| 13. | Keperluan Ekzos | ≥3000 L/min |
| 14. | Suhu Ambien | 0–40°C (tidak beku) |
| 15. | Kelembapan Ambien | ≤75% RH (tanpa pemeluwapan) |
| 16. | Pelinciran Automatik | Pilihan |
| 17. | Penimbangan Resin | Pilihan |
| 18. | Sistem Vakum | Pilihan |
Proses
