Peralatan Pemeriksaan Sinar-X CT 3D Pantas untuk Pengesanan OH Sel Kuasa Berlamina

Pengenalan Produk

HY-XRB8101 Peralatan Pemeriksaan X-Ray CT 3D Pantas ialah peranti ujian tanpa pemusnah khusus yang disesuaikan untuk pengeluar tenaga baharu. Menyasarkan barisan pengeluaran sel kuasa berlamina, mesin CT X-Ray 3D ini memberi tumpuan kepada pemeriksaan kecacatan Lubang Terbuka (OH) di sudut sel untuk merealisasikan penyeliaan kualiti dalam talian proses penuh. Sistem ini bergantung pada pengimejan penembusan sinar-X: ia menyinari sudut sel dari pelbagai perspektif, dan pengesan panel rata menangkap imej unjuran 2D berterusan. Algoritma pembinaan semula 3D profesional menukar imej ini kepada model 3D resolusi tinggi, menyokong pemerhatian keratan rentas maya percuma bagi struktur sel dalaman.

Dilengkapi dengan algoritma visual AI pintar, peralatan ini boleh mengenal pasti dan mengklasifikasikan kecacatan Lubang Terbuka secara automatik. Ia memberikan pemeriksaan sebaris berketepatan tinggi yang konsisten, meningkatkan hasil sel siap dengan berkesan dan mengurangkan kos ujian manual untuk kilang sel berlamina berskala besar.

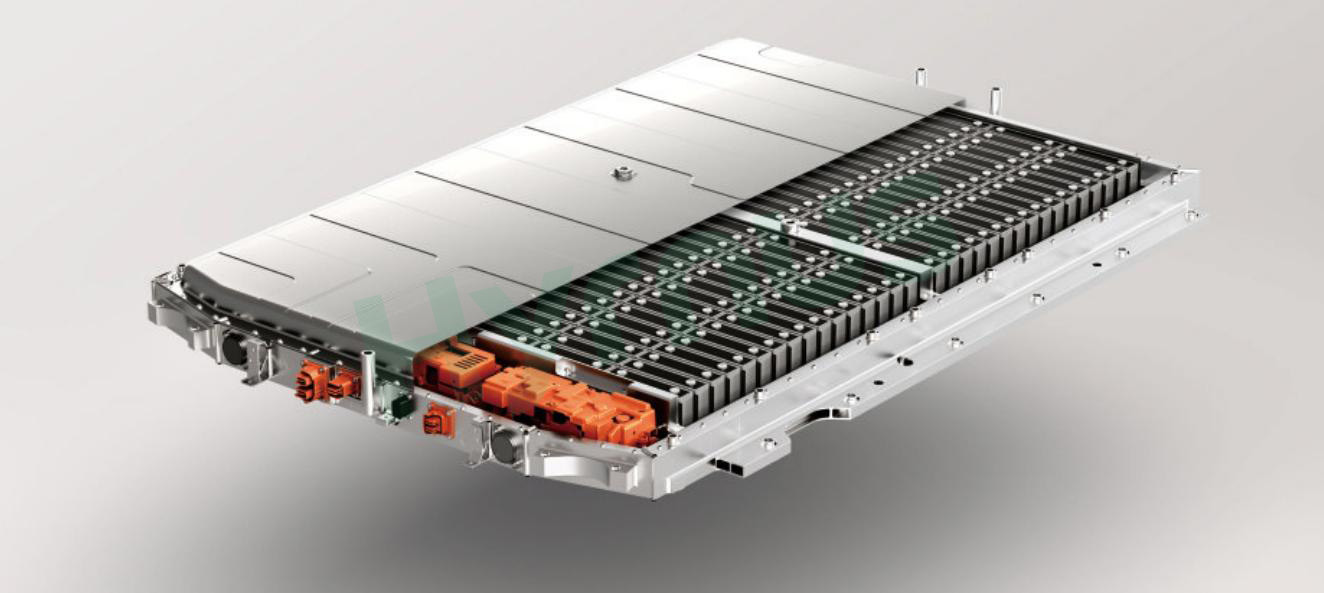

Aplikasi Produk

Ciri-ciri Produk

1. Algoritma Imej Boleh Disesuaikan

Membangunkan algoritma perisian khusus mengikut ciri produk pelanggan untuk merealisasikan pengenalpastian dan pengesanan kecacatan automatik sepenuhnya.

2. Ketepatan Tinggi

Dilengkapi dengan galas berketepatan tinggi untuk memberikan ketepatan larian putaran yang tinggi bagi sistem pengimejan.

3. Resolusi Tinggi

Capai resolusi pengimejan sehingga 10μm.

4. Kecekapan Tinggi

Menggunakan kawalan gerakan yang tepat dan algoritma canggih untuk menyelesaikan pengimbasan dan pembinaan semula satu sudut dalam masa kurang daripada 3 saat.

5. Penukaran Sudut Automatik

Pengapit produk sekali sahaja menyokong penukaran imbasan automatik untuk empat sudut.

6. Peningkatan Imej

Tingkatkan imej hirisan secara automatik selepas pembinaan semula.

7. Algoritma AI

Teknologi AI yang berkuasa membolehkan kadar pengesanan palsu yang sangat rendah.

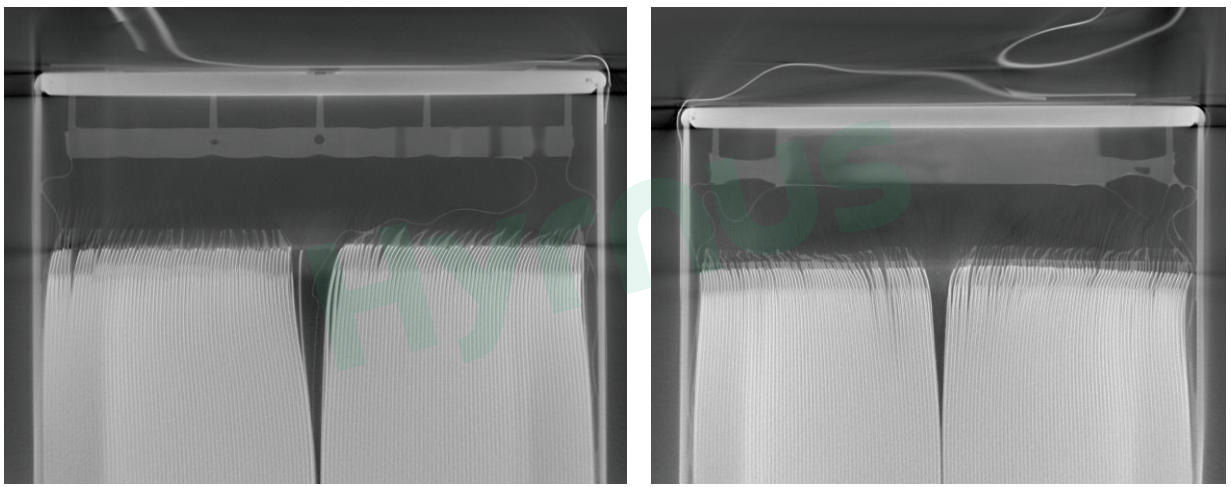

Imej Keputusan Pemeriksaan

Pemeriksaan Sel Prismatik



Spesifikasi Teknikal

Barang			Spesifikasi
Model			HY-XRB8101
Objek Pemeriksaan			Bateri Berlamina
Item Pemeriksaan			OH (Kecacatan Lubang Terbuka)
Spesifikasi Pengimejan	Kaedah Pengimejan	Pengimejan Tomografi 3D Menggunakan Imej Unjuran Berbilang
	Resolusi Pengimejan	Boleh Dipilih Mengikut Objek Pemeriksaan
	Tiub Sinar-X	Tiub Tertutup Mikro-fokus
	Pengesan Panel Rata	FPD (Pengesan Panel Rata)
Mod Pengimbasan			Pengimbasan Rasuk Kon
Resolusi Kad JIMA (Definisi Imej)			≤ 5 μm
Pembesaran			15×
Objek Pemeriksaan	Berat Produk		≤ 10 kg
	Dimensi Produk		P: 300–650 mm; L: 60–150 mm; T: 1–25 mm
Fungsi Pengukuran			Analisis Kecacatan OH
Spesifikasi Peralatan		Dimensi Keseluruhan	P (Hadapan) 2900 × L 2100 × T 2000 mm (tidak termasuk monitor)
		Berat	Lebih kurang 11 tan
		Bekalan Kuasa	AC 380/220V ±10%, 50 Hz
		Penggunaan Kuasa	9 kW
		Tekanan Udara	0.4–0.6 MPa
		Kaedah Kawalan Gerakan	Tetikus & Kayu Bedik & Papan Kekunci
		Pengawal Utama	PC Stesen Kerja
		Kebocoran Sinaran	< 1 μSv/j
