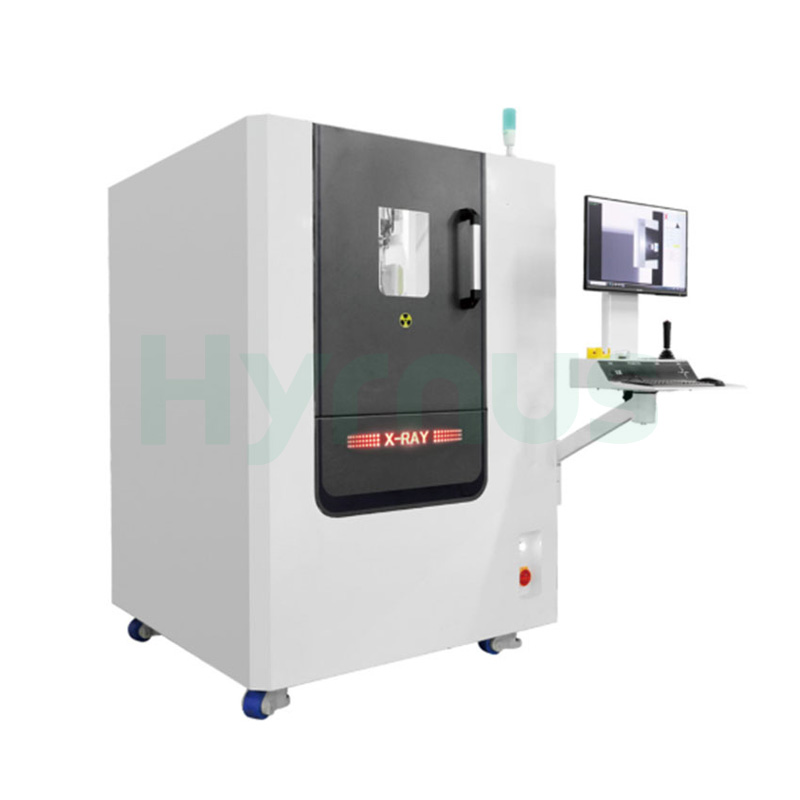

Sistem Pemeriksaan Sinar-X Separa Automatik untuk Bateri dan Semikonduktor Tenaga Baharu

Fungsi & Prinsip Kerja Produk

Peralatan ini memancarkan sinar-X melalui sumber sinar-X, yang menembusi bahagian dalam objek yang diuji. Penerima menerima sinar-X dan membentuk imej, berdasarkan mana kakitangan menentukan secara manual kecacatan dalaman objek yang diuji.

Ciri-ciri Produk

1. Gerakan Boleh Atur Cara CNC

Laluan gerakan yang telah ditetapkan menyokong pemeriksaan berbilang titik automatik. Ia digunakan terutamanya untuk penilaian kualiti produk kelompok kecil dan meningkatkan kecekapan pemeriksaan dengan ketara.

2. Pengukuran Gelembung Automatik

Pengukuran automatik satu klik untuk mengira nisbah luas gelembung dan lompang di dalam produk.

3. Pengimejan Definisi Tinggi

Imej asal diproses oleh algoritma untuk kejelasan yang lebih tinggi, menjadikan kecacatan produk lebih mudah dikenal pasti.

4. Perlindungan Keselamatan Berbilang Lapisan

Seluruh mesin dikelilingi oleh kabin plumbum, dengan kebocoran sinaran di bawah piawaian kebangsaan 1μSv/j. Suis saling kunci dipasang pada pintu plumbum untuk memotong pancaran sinar-X secara automatik sebaik sahaja pintu dibuka. Peralatan ini telah lulus pensijilan keselamatan sinaran dan memperoleh sijil pengecualian.

Spesifikasi Teknikal 1



Modul	Barang	Butiran
Model		HY-XR5010A
Sumber Sinar-X	Voltan Tiub Maksimum	90KV
	Arus Tiub Maksimum	200μA
	Kuasa Output Maksimum	8W
	Titik Fokus Minimum	7μm
	Hayat Perkhidmatan Tiub Sinar-X	8000j atau 1 tahun dari penghantaran peranti (yang mana terdahulu; kerosakan buatan manusia tidak termasuk)
Sistem Pengimejan	Resolusi Ruang	5.8 lp/mm
	Saiz Piksel	85μm
	Kadar Bingkai	35fps (1×1)
	Kawasan Pengesanan Panel Rata yang Berkesan	128×128mm
	Matriks Piksel	1536×1536
	Fungsi Condong	Pilihan ±45° Condong
	Pembesaran	Pembesaran Geometri: 40X (31X untuk versi condong) Pembesaran Sistem: 200X (155X untuk versi condong, pembesaran tanpa had dengan parameter terbuka)
	Hayat Perkhidmatan Panel Rata	8000j atau 1 tahun dari penghantaran peranti (yang mana terdahulu; kerosakan buatan manusia tidak termasuk)
Pentas	Berat Sampel Maksimum yang Boleh Dimuatkan	10KG
	Saiz Pentas	500mm × 500mm
	Julat Pengesanan Peringkat Berkesan	460mm × 460mm
	Lekapan Produk	Disesuaikan mengikut keperluan
Sistem Perisian	Navigasi & Penentuan Kedudukan	Disokong
	Pengukuran Automatik	Disokong
	Pemeriksaan Automatik CNC	Disokong
	Tidur Automatik	5 minit tanpa operasi pada tiub sinar-X (boleh dikonfigurasikan)
	Kaedah Kawalan Gerakan	Tetikus & Papan Kekunci & Kayu Ria
PC Perindustrian (IPC)	Pantau	23.8 inci
	Sistem Pengoperasian	Win10
	Cakera Keras	SSD 1TB
Lain-lain	Jumlah Berat Mesin	1400Kg
	Kaedah Pembukaan Pintu	Pintu Pembukaan Kiri Manual
	Kebocoran Sinar-X	≤1.0 μSV/j (Diuji dengan dosimeter sinaran yang diperakui pihak ketiga)



Spesifikasi Teknikal 2



Parameter	Model: HY-XR5010 (2D) Versi Standard	Model: HY-XR5010 (2D) Edisi Profesional	Model: HY-XR5010 (2D) Edisi Premium
Prestasi Peralatan
Dimensi Keseluruhan	1700mm (P) × 1100mm (L) × 1800mm (T)
Berat Mesin	800 kg
Bekalan Kuasa	110V/220V/10A
Penggunaan Kuasa	1.5 Kw
Sudut Kecondongan	± 0°
Input Produk (Pilihan)	Pengimbasan Kod Bar Manual / Automatik
Julat Pemeriksaan Berkesan	450mm × 410mm
Kaedah Pemeriksaan	Pemeriksaan Manual / Berasaskan Algoritma
Saiz Pentas	510mm × 460mm
Beban Peringkat Maks.	5 kg
Tahap Sinaran	< 1 µSv/j
Bilangan Paksi	4 paksi
Prestasi Sumber Sinar-X
Model Tiub	Siri CNT	Siri L
Jenis Tiub	Tiub Karbon Nano (CNT) Tiub Tertutup	Tiub Tertutup Reflektif
Voltan Tiub Maks.	90 Kv	90 Kv
Arus Tiub Maks.	150 µA	200 µA
Sudut Pelepasan	90°	30° – 80°
Resolusi Minimum	3–15 µm	5–15 µm
Prestasi Pengesan Panel Rata
Model Pengesan	Siri Paus	Siri NDT	Siri MFG
Jenis Pengesan	Silikon Amorfus	TFT Baharu	Silikon Amorfus
Resolusi	4.0 Lp/mm	5.8 Lp/mm	10 Lp/mm
Saiz Piksel	125 µm	85 µm	49.5 µm
Matriks Piksel	1024mm × 1248mm	1536mm × 1536mm	2312mm × 2904mm
Kawasan Pengimejan Berkesan	160mm × 128mm	130mm × 130mm	114mm × 143mm
Kedalaman Bit Penukaran A/D	16 bit	16 bit	14 bit
Kadar Bingkai (1×1)	30 fps	20 fps	10 fps
Ciri & Aplikasi	Sesuai untuk pengesanan objek asing dalam industri makanan, pemeriksaan kualiti sambungan pateri dan lompang dalam elektronik 3C, dan pemeriksaan struktur dalaman dalam industri semikonduktor.	Terutamanya digunakan untuk struktur dalaman dan pemeriksaan dimensi produk, dengan ketepatan sehingga 0.01mm. Digunakan secara meluas sebagai peralatan pengukuran ketepatan tinggi dalam PCBA dan medan tenaga baharu.	Direka untuk produk dengan struktur rumit dan keperluan ketepatan tinggi. Digunakan dalam pemeriksaan elektronik mewah, termasuk pemeriksaan ikatan dawai emas dan dawai kuprum dalam industri semikonduktor.



Penerangan Komponen



Tidak.	Nama Fungsi	Komponen Utama
1	Sistem Pengesanan dan Pengimejan Sinar-X	Tiub sinar-X, pengesan panel rata
2	Sistem Perlindungan Sinaran X-ray	Kandang berpelindung plumbum
3	Sistem Kawalan Gerakan	Pentas bergerak X/Y, kad kawalan gerakan
4	Sistem Pemprosesan Imej	Perisian pemprosesan dan pemeriksaan imej proprietari yang dibangunkan oleh Zhengye
5	Sistem Navigasi	Kamera definisi tinggi
6	Fungsi Perisian	Mod pengukuran luar talian, navigasi automatik, pemerhatian manual, pertimbangan manual. Fungsi pertimbangan automatik disediakan sebagai ciri pelengkap dan tidak disertakan sebagai item penerimaan.



Keperluan Aliran Operasi Proses



Langkah	Penerangan Operasi
1	Pemuatan bahan secara manual dengan membuka pintu
2	Letakkan produk ujian dan lekapan secara manual ke atas pentas pembawa
3	Tutup pintu secara manual dan aktifkan sumber sinar-X
4	Cari kedudukan awal objek ujian menggunakan fungsi navigasi
5	Peringkat pembawa bergerak di sepanjang laluan yang telah diprogramkan
6	Peralatan X-Ray melakukan pengimejan automatik
7	Operator menilai keputusan (OK/NG) berdasarkan imej dan menandakan produk tersebut
8	Perisian ini menyimpan keputusan penghakiman dan memaparkan imej keputusan yang sepadan
9	Nyahaktifkan sumber sinar-X, buka pintu secara manual dan isikan produk



Konfigurasi dan Piawaian Peralatan Umum



Barang	Spesifikasi
Warna Peralatan	Badan utama: RAL 9016 Putih (atau tertakluk kepada contoh warna yang disediakan pelanggan)
Piawaian Keselamatan	Mematuhi piawaian keselamatan yang berkaitan untuk peralatan elektromekanikal Republik Rakyat China
Tahap Bunyi	≤ 75 dB (diukur pada 1 m dari permukaan peralatan)
Suhu Operasi	25 ± 3°C
Kelembapan Operasi	≤ 60% RH (tanpa pemeluwapan)
Penggunaan Kuasa	≤ 2 kW
Dimensi Peralatan	P 1270 mm × L 1340 mm × T 1800 mm (dimensi akhir tertakluk kepada produk sebenar)
