Penyelesaian Talian Pembungkusan Semikonduktor Kuasa TO252 (DPAK)

HYRNUS menyediakan peralatan pembungkusan dan penyelesaian barisan pengeluaran TO252 (DPAK) untuk MOSFET, diod Schottky, penerus, peranti TVS dan produk semikonduktor kuasa yang lain.

Berdasarkan saiz acuan, reka bentuk rangka plumbum, bahan pelekat acuan, kaedah ikatan dawai, struktur pembungkusan, keperluan ujian elektrik dan daya pemprosesan sasaran, kami boleh mengkonfigurasi mesin yang berdiri sendiri, talian separa automatik atau talian pembungkusan dan pengujian automatik sepenuhnya. Skop proses boleh merangkumi pengisaran belakang wafer, pemotongan dadu wafer, pelekat acuan, ikatan dawai, pengacuan, pengawetan pasca-acuan, pemangkasan dan pembentukan, penandaan, ujian akhir, pengisihan dan pembungkusan.

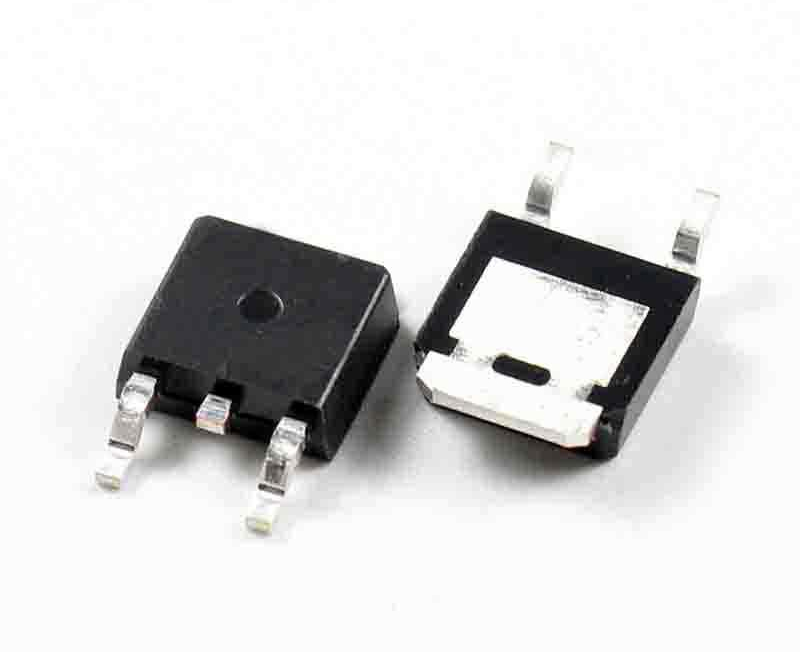

TO252, juga dikenali sebagai DPAK, ialah pakej pelekap permukaan yang digunakan secara meluas untuk peranti semikonduktor kuasa. Badan padatnya serasi dengan pemasangan SMT, manakala tab logam yang terdedah dan rangka plumbum menyediakan laluan haba yang cekap dari acuan semikonduktor ke papan litar bercetak.

Berbanding dengan pakej kuasa melalui lubang yang lebih besar, TO252 lebih sesuai untuk pemasangan automatik dan reka bentuk PCB yang cekap ruang. Ia biasanya dipilih untuk aplikasi volum tinggi dalam elektronik pengguna, elektronik automotif, bekalan kuasa perindustrian dan sistem tenaga baharu.

Faedah Utama Pakej TO252

Ciri	Pengeluaran dan Manfaat Produk
Keserasian SMT	Menyokong penempatan automatik dan pemasangan aliran semula.
Saiz Padat	Mengurangkan keperluan ruang PCB dan menyokong ketumpatan komponen yang lebih tinggi.
Prestasi Terma yang Baik	Menyediakan laluan pemindahan haba yang berkesan melalui rangka plumbum dan pad pelekap.
Kecekapan Kos	Sesuai untuk pembuatan volum tinggi dengan struktur pakej yang agak menjimatkan.
Potensi Automasi Tinggi	Boleh diproses melalui operasi pelekat acuan berterusan, ikatan dawai, pengacuan, pembentukan dan ujian.
Kebolehpercayaan Aplikasi	Boleh direkayasa untuk aplikasi kuasa gred pengguna, perindustrian dan automotif.

Aplikasi Lazim

Kawasan Aplikasi	Produk Lazim
Elektronik Pengguna	Pengecas pantas PD, penyesuai dan modul kuasa rumah pintar
Pengurusan Kuasa	Bekalan kuasa pensuisan, penukar DC/DC dan pemacu LED
Elektronik Automotif	Sistem pengurusan bateri, ECU, pemacu motor dan modul kuasa terbina dalam
Kawalan Perindustrian	Bekalan kuasa perindustrian, modul kawalan dan sistem pemacu
Tenaga Baharu	Sistem storan tenaga dan bekalan kuasa tambahan untuk penyongsang fotovoltaik
Peralatan Kuasa	Sistem UPS dan peralatan penukaran kuasa lain

Komponen Utama Peranti TO252

1. Kerangka Utama

Kerangka plumbum biasanya diperbuat daripada aloi kuprum. Ia menyediakan sambungan elektrik, laluan haba dan sokongan mekanikal. Ketepatan dimensi, keadaan permukaan, kualiti penyaduran dan kerataan pad acuan mempengaruhi lekatan acuan, ikatan dawai, pengacuan dan kualiti pembentukan akhir.

2. Acuan Semikonduktor

Acuan semikonduktor melaksanakan fungsi pensuisan, pembetulan atau kawalan kuasa. Ketebalan wafer, kualiti pemotongan dadu, keadaan permukaan acuan dan penglogaman bahagian belakang boleh mempengaruhi kualiti pelekat acuan, rintangan haba dan kebolehpercayaan jangka panjang.

3. Wayar Ikatan

Wayar ikatan menghasilkan sambungan elektrik antara pad acuan dan rangka plumbum. Wayar aluminium, dawai aluminium berat, reben atau kaedah sambungan lain boleh dipilih mengikut kapasiti semasa, reka bentuk pad, geometri gelung dan keperluan kebolehpercayaan.

4. Sebatian Acuan

Sebatian pengacuan menyediakan penebat elektrik, rintangan kelembapan dan perlindungan mekanikal untuk acuan dan sambungan dalaman. Pemilihan bahan dan parameter pengacuan mesti diselaraskan untuk mengawal lompang, penyingkiran, sapuan dawai, kilatan dan tekanan pakej.

Cabaran Utama dalam Pembungkusan TO252

1. Kualiti Pasang dan Prestasi Terma

Peranti TO252 menghasilkan haba semasa operasi. Antara muka antara acuan semikonduktor dan rangka plumbum secara langsung mempengaruhi rintangan haba, prestasi elektrik dan kebolehpercayaan. Proses ini mesti mengawal kedudukan acuan, kecondongan, ketebalan garisan ikatan, kadar lompang, liputan pelekat, pembasahan pateri dan kekuatan lekatan.

2. Ikatan Wayar Stabil

Peranti kuasa memerlukan keupayaan pembawa arus yang konsisten. Proses ikatan wayar mesti mengawal kedudukan ikatan, daya, tenaga ultrasonik, masa ikatan, diameter wayar dan geometri gelung dengan tepat. Parameter yang tidak stabil boleh menyebabkan ikatan yang lemah, kerosakan pad, wayar terangkat, gelung yang tidak normal atau peningkatan rintangan elektrik.

3. Ketekalan Pengacuan

Proses pengacuan mesti melindungi sambungan acuan dan wayar tanpa menyebabkan sapuan wayar, pengisian yang tidak lengkap, lompang, penyingkiran, kilatan berlebihan atau keretakan bungkusan. Mesin pengacuan, reka bentuk acuan, sebatian pengacuan, keadaan pemindahan dan profil pengawetan mesti dipadankan dengan struktur peranti.

4. Ketepatan Potongan dan Bentuk

Sebagai pakej SMT, TO252 memerlukan geometri plumbum dan koplanari yang terkawal. Peralatan trim dan bentuk mesti mengekalkan dimensi plumbum sambil meminimumkan gerinda, tekanan pakej, ubah bentuk plumbum dan keretakan badan.

5. Pengujian dan Pengisihan Akhir yang Cekap

Pengeluaran volum tinggi bukan sahaja memerlukan ujian elektrik yang tepat, tetapi juga pemakanan, orientasi, sentuhan, pembuangan sampah dan rakaman data yang stabil. Pengendali ujian mesti dipilih mengikut jenis peranti, masa ujian, bilangan tong sampah, keperluan suhu dan UPH sasaran.

6. Kawalan Kos Pembuatan

Kos pakej mempunyai kesan langsung terhadap daya saing peranti. Penggunaan peralatan, automasi talian, masa pertukaran, hasil, penggunaan habis pakai, keperluan penyelenggaraan dan keberkesanan peralatan keseluruhan harus dipertimbangkan semasa perancangan talian.

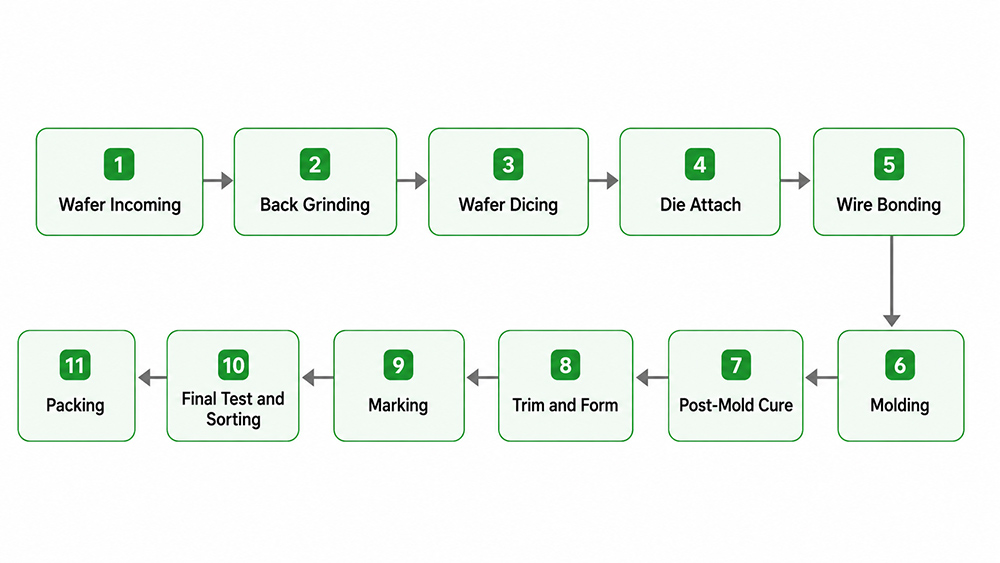

Proses Pembungkusan TO252 Lengkap

1. Pemeriksaan Masuk Wafer

Pemeriksaan wafer yang masuk mengesahkan model wafer, dimensi, ketebalan, keadaan visual, peta wafer, susun atur acuan, keadaan bahagian belakang dan maklumat lot proses sebelum mengisar dan memotong dadu.

Kawalan Proses Utama

Pengenalpastian dan kebolehkesanan wafer
Ketebalan wafer awal dan lengkungan
Peta acuan dan susun atur jalan
Keadaan permukaan dan tepi
Status metalisasi atau salutan bahagian belakang

2. Pengisaran Belakang Wafer

Pengisaran balik wafer mengurangkan wafer kepada ketebalan sasaran yang diperlukan untuk ketinggian pakej, prestasi haba, kekuatan acuan dan pengendalian hiliran.

Kawalan Proses Utama

Ketebalan wafer akhir
Keseragaman ketebalan
Melengkung wafer
Kekasaran permukaan
Keratan tepi
Pembersihan dan pengendalian selepas pengisaran

3. Pemotong Wafer

Gergaji pemotong dadu mengasingkan wafer kepada acuan individu mengikut jalan pemotongan. Kualiti pemotongan yang stabil diperlukan supaya setiap acuan sepadan dengan pad acuan rangka plumbum dan boleh dipilih dan diletakkan dengan andal.

Kawalan Proses Utama

Ketepatan pemotongan
Ketekalan dimensi acuan
Kawalan keretakan dan retak
Keadaan bilah dan gelendong
Kebersihan permukaan pemotongan
Peta wafer dan penjejakan acuan

4. Pasang Mati

Pengikat acuan meletakkan acuan semikonduktor pada pad penyebaran haba rangka plumbum TO252. Epoksi konduktif, pateri, ikatan eutektik atau kaedah pemasangan lain yang berkelayakan boleh digunakan mengikut reka bentuk peranti dan keperluan terma.

Kawalan Proses Utama

Kedudukan dan putaran acuan
Condongkan acuan
Isipadu pelekat atau pateri
Ketebalan garisan ikatan
Daya penempatan
Profil pemanasan dan pengawetan
Kadar lompang dan kekuatan lekatkan

Peralatan yang disyorkan

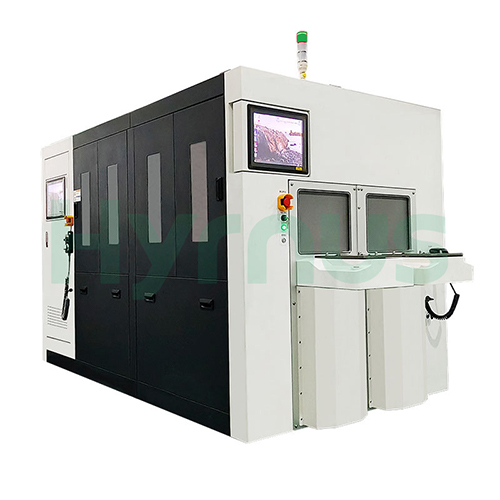

Pengisar Wafer
Mesin Penipisan Wafer Ultra Ketepatan Automatik Sepenuhnya HY-WT3005.

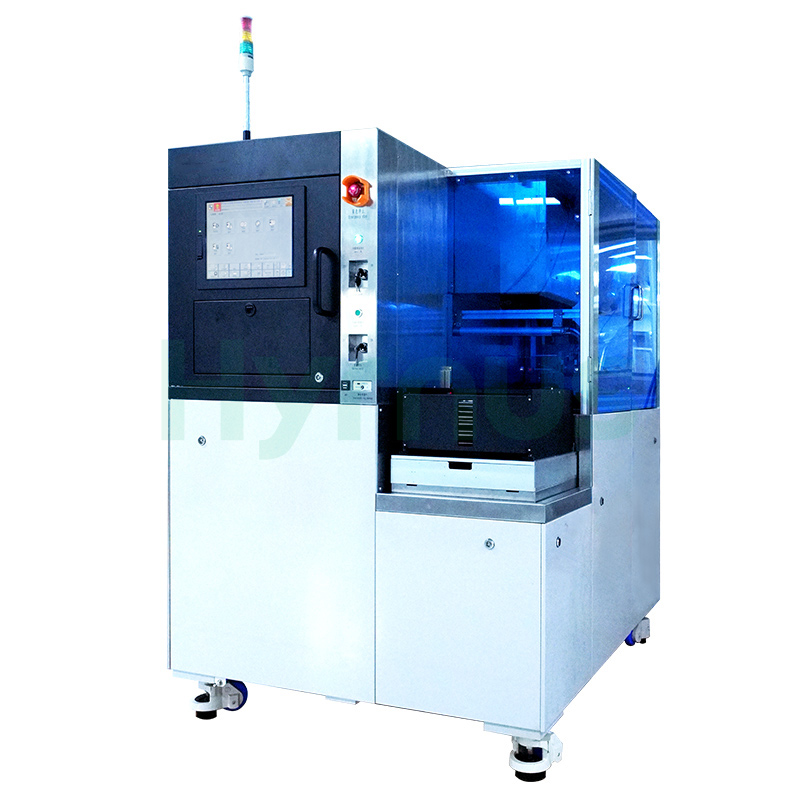

Gergaji Dadu
Gergaji Dadu Singulasi Wafer HY-WD1202.

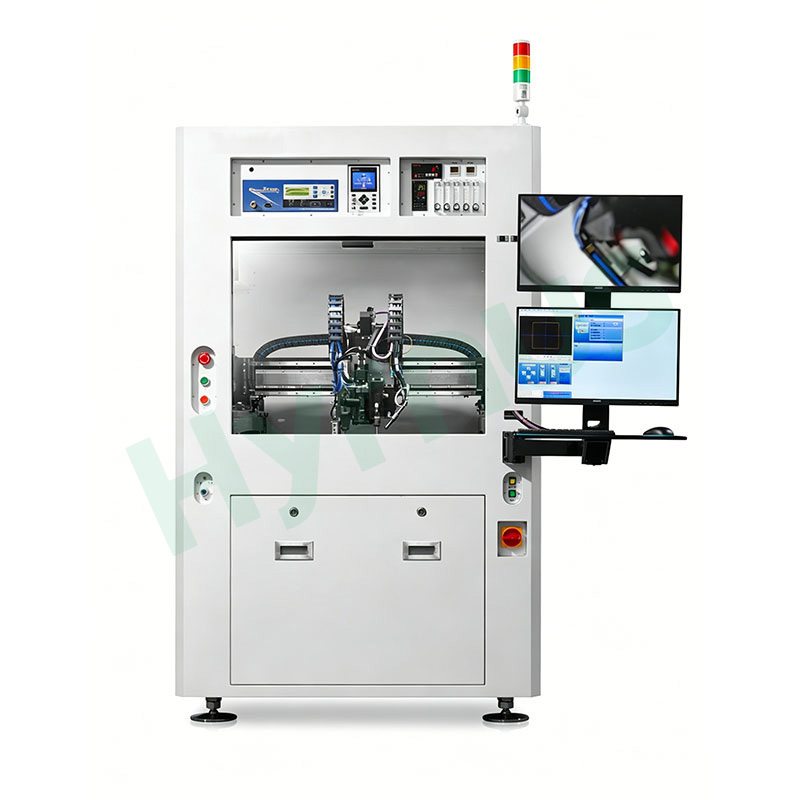

Die Donder
Pengikat Acuan Pelbagai Fungsi Automatik Sepenuhnya HY-GD800. Ketepatan peletakan biasa boleh mencapai ±5 μm dan ±0.1°, tertakluk pada konfigurasi produk dan proses akhir.

5. Ikatan Wayar

Ikatan dawai mewujudkan sambungan elektrik antara pad acuan dan rangka plumbum. Platform ikatan, kapilari atau baji, bahan dawai, diameter dawai, sistem ultrasonik dan program ikatan mesti dipilih mengikut struktur peranti.

Kawalan Proses Utama

Kedudukan ikatan
Daya ikatan
Tenaga ultrasonik
Masa ikatan
Diameter dawai
Ketinggian dan rentang gelung
Kekuatan tarikan dan kualiti ikatan

6. Acuan

Acuan pemindahan merangkumi acuan, wayar ikatan dan sebahagian daripada rangka plumbum dengan sebatian acuan epoksi. Proses ini menyediakan penebat, rintangan kelembapan dan perlindungan mekanikal.

Kawalan Proses Utama

Suhu acuan
Tekanan dan kelajuan pemindahan
Pengisian rongga
Penyapuan dawai
Lompang dan isian yang tidak lengkap
Kilat dan berdarah
Risiko delaminasi
Tekanan pakej

7. Pengawetan Pasca-Acuan

Selepas pengacuan, pengawetan pasca-acuan melengkapkan ikatan silang sebatian pengacuan dan menstabilkan sifat mekanikal, penebat dan rintangan kelembapannya.

Kawalan Proses Utama

Suhu pengawetan
Masa penyembuhan
Kaedah pemuatan
Pemisahan lot
Keseragaman ketuhar
Kebolehkesanan proses

8. Potong dan Bentuk

Peralatan trim dan bentuk menanggalkan palang pengikat rangka plumbum dan membentuk plumbum kepada geometri TO252 yang diperlukan untuk pemasangan SMT

Kawalan Proses Utama

Dimensi petunjuk
Koplanari plumbum
Sudut pembentukan
Kawalan burr
Perlindungan badan pakej
Kestabilan kedudukan pemakanan dan jalur

Peralatan yang disyorkan

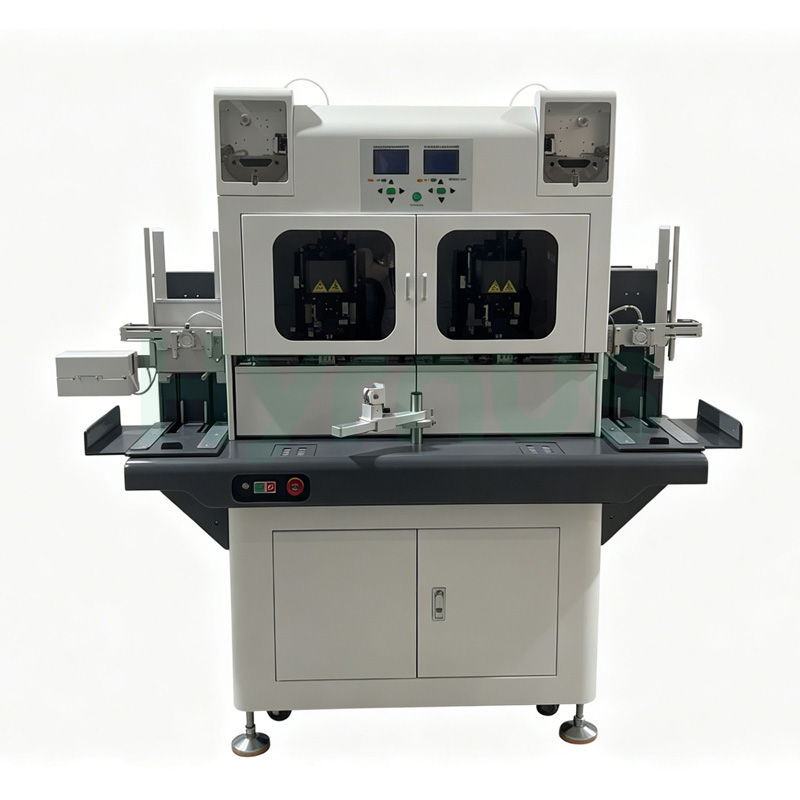

Mesin Ikatan Wayar
Pengikat Baji Wayar Aluminium Berat Ultrasonik Automatik HY-HW3850

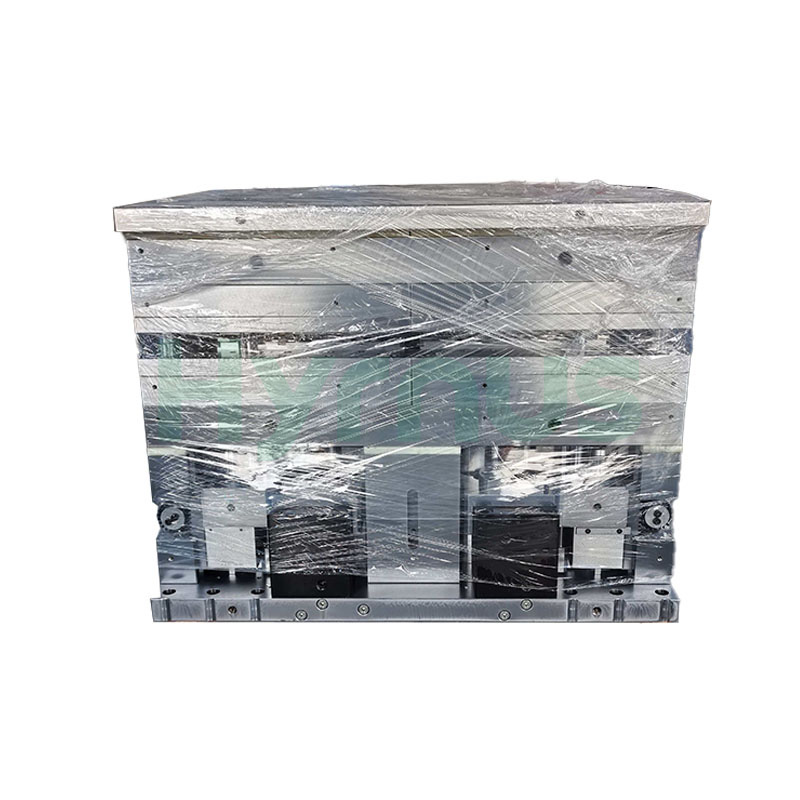

Acuan Acuan
Acuan Acuan HY-PM252-6R
Pemprosesan & Katering Makanan

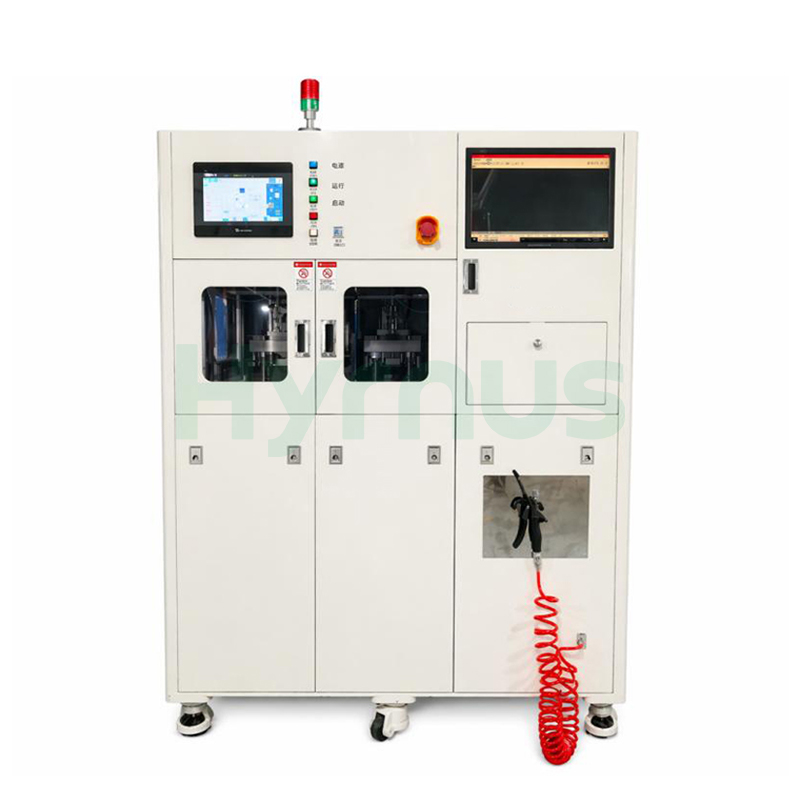

Sistem Potongan dan Bentuk Automatik HY-TF210

9. Penandaan dan Pemeriksaan Visual

Sistem penandaan menggunakan maklumat pengenalpastian dan kebolehkesanan produk pada permukaan bungkusan. Sistem penglihatan boleh disepadukan untuk mengesahkan kedudukan tanda, kandungan, kejelasan dan rupa bungkusan.

Kawalan Proses Utama

Model produk
Nombor kelompok atau lot
Kod tarikh
Maklumat pengilang
Kod kebolehkesanan
Pemeriksaan watak dan penampilan

10. Ujian Akhir dan Pengisihan

Pengendali ujian akhir menyuap, meletakkan, menyentuh, menguji dan mengisih peranti siap mengikut keputusan ujian elektrik.

Kawalan Proses Utama

Voltan kerosakan
Arus kebocoran
Rintangan atas
Voltan ambang
Voltan hadapan
Parameter elektrik statik
Parameter peranti tersuai
Pengelasan tong sampah dan rakaman data

11. Pembungkusan

Peranti TO252 yang berkelayakan dibungkus mengikut keperluan pengendalian pelanggan dan pemasangan SMT. Spesifikasi pembungkusan hendaklah menentukan orientasi, kuantiti, pelabelan, perlindungan kelembapan dan kebolehkesanan.

Kawalan Proses Utama

Pembungkusan pita dan gelendong
Pembungkusan tiub atau dulang jika berkenaan
Kawalan orientasi
Pelabelan dan rakaman lot
Pembungkusan penghalang kelembapan
Pemeriksaan keluar akhir

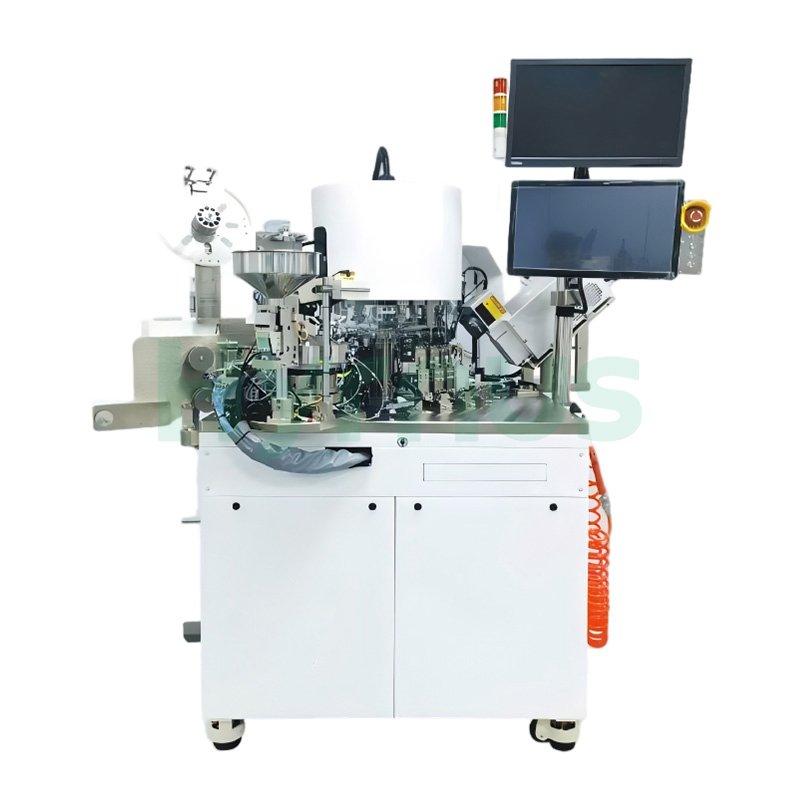

Pengendali Ujian
Pengendali Ujian Turret HY-TS980

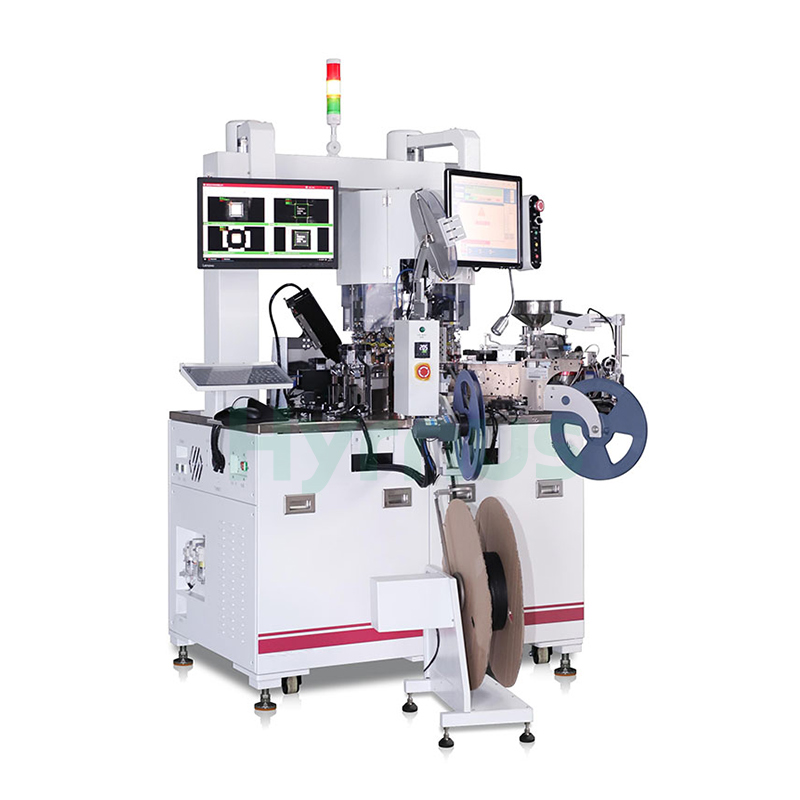

Pengisih Menara
Sistem Bersepadu Gaya Turret HY-TH800

Konfigurasi Peralatan yang Disyorkan

Proses	Konfigurasi yang Disyorkan	Fungsi Utama
Pengisaran Belakang Wafer	HY-WT3005	Penipisan wafer automatik, kawalan ketebalan, penjajaran, pembersihan dan pengendalian
Pemotongan Wafer	HY-WD1202	Singulasi wafer dengan ketepatan pemotongan dan kawalan kerepek
Lampirkan Mati	HY-GD800	Pengambilan acuan, penjajaran penglihatan, proses pelekat atau pateri dan penempatan ketepatan tinggi
Ikatan Wayar	HY-HW3850	Sambungan elektrik antara rangka acuan dan plumbum
Acuan	HY-PM252-6R	Pengacuan pemindahan dan enkapsulasi pakej
Pengawetan Pasca-Acuan	Ketuhar Pengawetan	Pengawetan pasca-acuan dan pengurusan kelompok yang terkawal
Potong dan Bentuk	HY-TF210	Pemangkasan dan pembentukan plumbum TO252
Penandaan	Sistem Penandaan Laser Automatik	Pengenalpastian produk dan penandaan kebolehkesanan
Ujian Akhir dan Pengisihan	HY-TS980	Pengujian elektrik, penyatuan dan pengisihan peranti automatik
Pembungkusan	HY-TH800	Kawalan orientasi, pengiraan, pembungkusan dan pelabelan

Konfigurasi Barisan Pengeluaran Fleksibel

Peralatan Berdiri Sendiri

Sesuai untuk makmal, pembangunan proses, pengeluaran rintis atau penggantian dan pengembangan operasi individu di kilang sedia ada.

Talian Separa Automatik

Mengekalkan langkah pemuatan atau pemindahan manual yang dipilih semasa menggunakan kedudukan automatik, pemprosesan, pemeriksaan dan rakaman data untuk meningkatkan konsistensi dan mengurangkan kebergantungan buruh.

Talian Automatik Sepenuhnya

Menyambungkan peralatan melalui penyuapan automatik, pemindahan bahan, pemeriksaan dalam talian, pengisihan dan pengurusan data pengeluaran untuk mengurangkan pengendalian antara operasi dan menyokong pembuatan volum tinggi.

Keserasian Pelbagai Pakej

Sesetengah mesin boleh menyokong TO252, TO220 atau pakej kuasa berkaitan yang lain dengan menukar lekapan, trek, acuan, bahagian sentuhan, perkakas dan program proses. Keserasian mesti dinilai terhadap dimensi pakej sebenar, struktur rangka plumbum, parameter proses dan keperluan daya pemprosesan.

Minta Penyelesaian Pembungkusan TO252 Tersuai

Hantarkan lukisan peranti, maklumat rangka utama, aliran proses, kapasiti sasaran, keperluan automasi dan keadaan kilang anda kepada kami. HYRNUS akan menilai projek dan mengesyorkan konfigurasi mesin kendiri yang sesuai atau barisan pembungkusan dan pengujian TO252 yang lengkap.

Hubungi Pasukan Kejuruteraan Kami

Soalan Lazim

Bolehkah talian ini disesuaikan untuk peranti TO252 yang berbeza?

Ya. Konfigurasi perlu diselaraskan mengikut saiz acuan, reka bentuk rangka plumbum, bahan pelekat acuan, kaedah ikatan, struktur pengacuan, program ujian, format input dan output serta daya pemprosesan sasaran.

Bolehkah mesin individu dibeli secara berasingan?

Ya. Pelanggan boleh memilih satu mesin, beberapa proses yang berkaitan atau satu barisan pembungkusan dan pengujian yang lengkap.

Bolehkah peralatan ini juga menyokong produk TO220?

Sesetengah peralatan boleh menyokong TO220 atau pakej kuasa yang berkaitan selepas menukar lekapan, acuan, trek, perkakas, bahagian sentuhan atau program. Keserasian akhir mesti disahkan daripada lukisan produk dan keperluan proses.

Dose HYRNUS menyediakan sokongan pemasangan dan proses?

Sokongan boleh merangkumi pemasangan, pentauliahan, pengeluaran percubaan, latihan pengendali, latihan penyelenggaraan dan bantuan teknikal berterusan, bergantung pada skop projek yang dipersetujui.
