Penyelesaian Talian Pembungkusan IC SOP8 (SOIC8)

June 17, 2026

Penyelesaian peralatan dan proses yang ringkas untuk pembungkusan litar bersepadu SOP8, daripada penyediaan wafer dan pemasangan acuan hinggalah ujian dan pembungkusan akhir.

HYRNUSmengkonfigurasi mesin kendiri, talian separa automatik atau talian pembungkusan bersepadu mengikut saiz acuan, reka bentuk rangka plumbum, bahan ikatan, keperluan ujian dan daya pemprosesan sasaran.

Gambaran Keseluruhan Penyelesaian

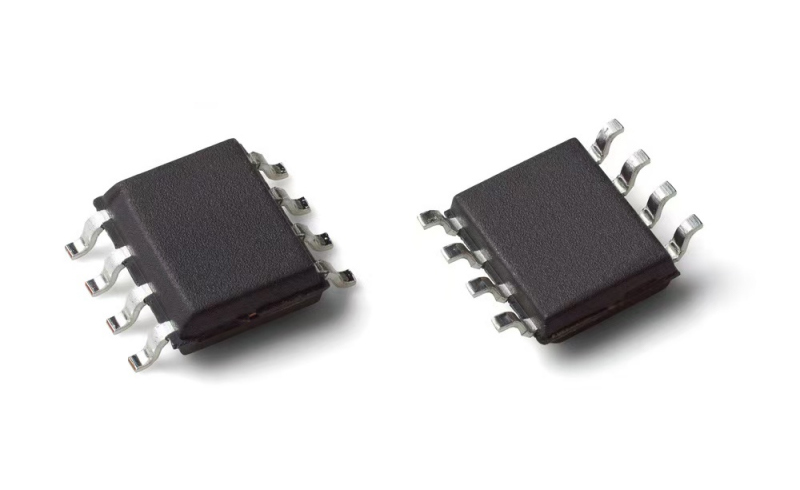

SOP8, juga dikenali sebagai SOIC8, ialah pakej pelekap permukaan lapan-plumbum yang digunakan secara meluas. Saiznya yang padat, proses pembuatan yang matang, keserasian SMT dan pengeluaran yang cekap menjadikannya sesuai untuk IC pengurusan kuasa, penguat operasi, peranti antara muka, produk memori dan IC kawalan.

Aplikasi Lazim

IC pengurusan kuasa
Penguat operasi
EEPROM dan IC memori
IC antara muka dan pemacu
IC kawalan sensor
Peranti elektronik pengguna dan perindustrian

Proses Pembungkusan SOP8

Penyediaan Wafer → Dadu Wafer → Pembersihan Plasma → Lekatkan Acuan → Ikatan Wayar → Acuan → Potong & Bentuk → Pengujian & Pengisihan → AOI & Pembungkusan

Penerangan Proses

1. Penyediaan Wafer

Wafer dinipiskan dan digilap mengikut ketebalan yang diperlukan untuk pembungkusan SOP8. Keperluan utama termasuk keseragaman ketebalan, kualiti permukaan dan kawalan lengkungan wafer.

2. Pemotong Wafer

Gergaji pemotong dadu jitu mengasingkan wafer kepada acuan individu. Ketepatan pemotongan, keretakan tepi, retakan dan pencemaran mesti dikawal.

3. Pembersihan Plasma

Rawatan plasma menyingkirkan habuk, sisa organik dan pencemaran permukaan daripada acuan dan rangka plumbum, meningkatkan kebolehpercayaan pelekat acuan, ikatan dawai dan lekatan acuan.

4. Pasang Mati

Acuan diletakkan dengan tepat pada pad acuan rangka plumbum SOP8 menggunakan epoksi perak atau bahan ikatan lain yang ditentukan.

Ketepatan penempatan acuan
Isipadu pelekat
Condongkan acuan
Suhu dan masa pengawetan

5. Ikatan Wayar

Wayar emas, dawai kuprum atau bahan ikatan lain yang sesuai menyambungkan pad acuan ke jari rangka plumbum. Kedudukan ikatan, profil gelung, daya, tenaga ultrasonik dan kualiti ikatan mesti kekal stabil.

6. Acuan

Sebatian pengacuan epoksi merangkum acuan dan wayar pengikat, menyediakan penebat elektrik, rintangan kelembapan dan perlindungan mekanikal. Sistem pengacuan automatik sepenuhnya boleh dikonfigurasikan dengan acuan SOP8 khusus.

7. Potong & Bentuk

Palang pengikat rangka plumbum ditanggalkan, bungkusan diasingkan, dan plumbum dibentuk menjadi bentuk sayap camar yang diperlukan. Dimensi plumbum, pic, koplanari dan gerinda adalah item kawalan utama.

8. Pengujian & Pengisihan

Peranti yang telah siap menjalani ujian parameter terbuka/pintasan, berfungsi dan elektrik. Pengendali mengisih peranti secara automatik mengikut status lulus/gagal atau gred elektrik.

9. Pemeriksaan & Pembungkusan AOI

AOI memeriksa badan bungkusan, petunjuk, tanda dan kecacatan yang kelihatan. Peranti yang berkelayakan boleh dibungkus dalam pita dan gelendong, tiub atau dulang.

Konfigurasi Peralatan yang Disyorkan

Proses	Peralatan yang Disyorkan	Fungsi Utama
Pengisaran Wafer	Mesin Pengisar Wafer HY-TP9730	Kawalan penipisan dan ketebalan wafer
Pemotongan Wafer	Gergaji Dadu Wafer Automatik HY-WD681	Singulasi acuan ketepatan
Pembersihan Plasma	Pembersih Plasma Vakum HY-EI160	Pengaktifan permukaan dan penyingkiran pencemaran
Lampirkan Mati	Pengikat Mati HY-MD660	Pengambilan, penjajaran dan penempatan acuan
Ikatan Wayar	Pengikat Wayar HY-GB2012	Sambungan elektrik
Acuan	Sistem Pengacuan Automatik HY-PS8120	Pengacuan pemindahan dan perlindungan pakej
Potong & Bentuk	Sistem Potongan dan Bentuk Automatik HY-TF100	Pemotongan plumbum, pemisahan pakej dan pembentukan
Ujian & Pengisihan	Pengendali Ujian Turret HY-TS950	Pengujian elektrik dan pengisihan automatik
AOI	Mesin Pemeriksaan HY-BI300 AOI	Pemeriksaan bungkusan, plumbum, penandaan dan permukaan

*Pemilihan peralatan akhir bergantung pada saiz wafer, dimensi acuan, format rangka plumbum, masa ujian, kaedah input/output dan daya pemprosesan sasaran.

Kelebihan Penyelesaian

Meliputi proses pembungkusan dan pengujian SOP8 utama.
Sesuai untuk pengeluaran yang stabil dan bervolum tinggi.
Menyokong mesin kendiri, talian separa automatik dan konfigurasi talian bersepadu.
Peralatan terpilih boleh menyokong pakej SOP lain melalui perubahan perkakas, acuan, lekapan dan program.
Pemasangan, pentauliahan, pengeluaran percubaan dan latihan pengendali boleh disediakan.

Maklumat Diperlukan untuk Konfigurasi Projek

Saiz wafer, dimensi acuan, dan ketebalan acuan
Lukisan pakej SOP8
Lukisan rangka utama dan susun atur jalur
Bahan pelekat mati dan ikatan dawai
Item ujian elektrik dan masa ujian setiap peranti
Daya pemprosesan yang diperlukan
Format input, output dan pembungkusan
Tahap automasi sasaran
Ruang kilang dan keadaan utiliti

Minta Penyelesaian Pembungkusan SOP8 Tersuai

HYRNUS boleh mengkonfigurasi mesin individu atau barisan pembungkusan dan pengujian SOP8 yang lengkap berdasarkan struktur produk, laluan proses, kapasiti pengeluaran dan keadaan kilang anda. Sila berikan lukisan pakej, maklumat rangka utama, keperluan ujian dan output sasaran anda untuk penilaian teknikal.

Hubungi HYRNUS untuk konfigurasi peralatan SOP8 yang disesuaikan.
