Penyelesaian Pakej DIP-8: Aliran Proses Penuh, Peralatan dan Kawalan Kualiti untuk Pembungkusan Dalam Talian Berganda

DIP-8 (Pakej Dalam Talian Berganda) kekal sebagai salah satu pakej semikonduktor lubang tembus yang paling banyak digunakan untuk aplikasi perindustrian, pengurusan kuasa, automotif, instrumentasi dan elektronik legasi. Disebabkan proses pembuatannya yang matang, kebolehpercayaan mekanikal yang sangat baik dan kos pengeluaran yang rendah, DIP-8 terus menjadi pilihan praktikal untuk banyak peranti analog dan isyarat campuran.

Panduan ini menerangkan ciri-ciri pakej, aplikasi biasa, proses pembuatan dan peralatan yang disyorkan sambil memperkenalkan penyelesaian pengeluaran yang lengkap.

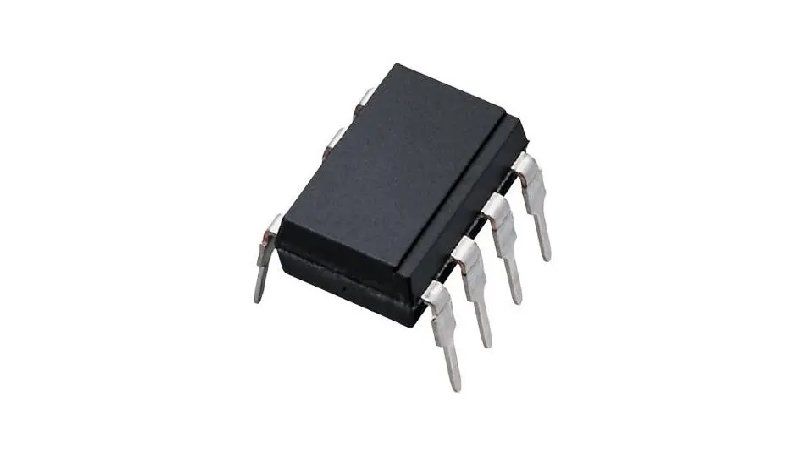

Apakah Pakej DIP-8?

DIP-8 ialah pakej lubang tembus standard dengan lapan wayar yang disusun dalam dua baris selari pada pic 2.54 mm. Ia mudah dipasang, diperiksa, diganti dan dibaiki, menjadikannya sesuai untuk prototaip dan produk yang berkebolehpercayaan tinggi.

Ciri-ciri Utama

DIP (Pakej Dalam Talian Berganda) merupakan salah satu bentuk pakej yang paling lama bertahan dalam sejarah semikonduktor. Sebagai model piawai siri ini, DIP-8 menawarkan kelebihan utama berikut:

Pakej melalui lubang untuk pemasangan PCB yang boleh dipercayai.
Pelesapan haba yang lebih baik daripada kebanyakan pakej SMT padat.
Pembuatan yang matang dan kos efektif.
Kekuatan mekanikal yang tinggi.
Dimensi piawai dan keserasian komponen yang luas.

Aplikasi Lazim

Penguat operasi
Pembanding voltan
IC Pemasa
EEPROM
IC Antara Muka
Pengganding Opto
IC pengurusan kuasa
Elektronik kawalan perindustrian
Elektronik automotif
Produk pengguna.

Proses Pembuatan Penuh untuk DIP-8

DIP-8 mengikuti aliran proses DIP yang disatukan. Rantaian proses lengkap diperincikan di bawah.

Langkah 1: Penyediaan Wafer

Objektif: Nipiskan wafer mentah mengikut ketebalan pembungkusan, hilangkan tekanan tepi dan dapatkan permukaan yang rata.

Sub-langkah: Pengisaran → Pembulatan tepi → Penggilapan → Pemasangan lilin

Parameter Kawalan Kunci:

Ketebalan akhir: 150–200 μm
TTV (Variasi Ketebalan Keseluruhan) : ≤ ±5 μm
Kekasaran permukaan (Ra) : ≤ 0.05 μm
Keratan tepi: ≤ 50 μm

Langkah 2: Menghiris Wafer (Menggergaji)

Objektif: Asingkan keseluruhan wafer kepada acuan individu.

Kaedah: Pemotong dadu bilah berlian mekanikal.

Parameter Kawalan Kunci:

Lebar kerf: 30–60 μm
Saiz kerepek: ≤ 5 μm
Toleransi saiz acuan: ± 25 μm
Kedalaman potongan Ketebalan wafer: + 10–20 μm

Langkah 3: Pembersihan Plasma

Objektif: Menyingkirkan bahan cemar dan oksida daripada permukaan acuan dan rangka plumbum, mengaktifkan tenaga permukaan untuk meningkatkan lekatan acuan dan ikatan dawai.

Gas Proses: plasma campuran O₂/Ar.

Parameter Kawalan Kunci:

Masa pembersihan: 60–180 saat
Kuasa RF: 100–300 W
Aliran gas (O₂): 50–200 sccm

Langkah 4: Pasangkan Mati

Objektif: Lekatkan acuan pada pad acuan rangka utama dengan tepat menggunakan pelekat.

Kaedah: Pendispensan epoksi perak → pilih dan letakkan acuan → penaikkan langkah pengawetan

Parameter Kawalan Kunci:

Ketepatan penempatan (XY): ± 25 μm
Ketebalan lapisan pelekat: 20–50 μm
Profil suhu pengawetan: 120°C → 150°C (langkah)
Kekuatan ricih acuan: ≥ 2.5 kg

Langkah 5: Ikatan Wayar

Objektif: Mencipta sambungan elektrik antara pad acuan dan jari rangka utama dalam menggunakan wayar logam.

Kaedah: Ikatan bola termomampatan ultrasonik (wayar emas atau kuprum).

Parameter Kawalan Kunci:

Kekuatan tarikan dawai (25 μm Au): ≥ 5 gf
Diameter bebola ikatan pertama: 45–55 μm
Diameter jahitan ikatan ke-2: 60–80 μm
Ketinggian gelung: ≤ 150 μm

Langkah 6: Pengacuan (Pengacuan Pemindahan)

Objektif: Merangkum acuan dan mengikat wayar dengan sebatian pengacuan epoksi untuk membentuk badan pelindung.

Kaedah: Acuan pemindahan.

Parameter Kawalan Kunci:

Suhu acuan: 175°C ± 5°C
Tekanan pengapit: 80–120 T
Masa pengawetan: 60–120 saat
Kadar lompang dalam badan acuan: ≤ 1%

Langkah 7: Potong & Bentuk

Objektif: Potong palang pengikat dan bentuk pin mengikut konfigurasi DIP standard.

Parameter Kawalan Kunci:

Koplanari pin: ≤ 0.1 mm
Jarak pin 2.54 mm: ± 0.05 mm
Ketegak lurus pin: ≤ 2°

Langkah 8: Uji & Susun

Objektif: Melakukan ujian parameter elektrik dan mengasingkan bahagian yang baik daripada yang rosak secara automatik.

Item Ujian: Ujian terbuka/pendek, ujian fungsian, ujian parametrik DC, ujian sampel ciri suhu.

Langkah 9: Pemeriksaan Visual / Kualiti

Objektif: Pemeriksaan menyeluruh terhadap penampilan, struktur dalaman dan kebolehpercayaan proses.

Kaedah Pemeriksaan:

AOI: kecacatan permukaan acuan, ubah bentuk pin, kejelasan penandaan
Sinar-X (pensampelan): lompang dalaman, sapuan dawai, penempatan acuan
Ujian ricih-tarik (pensampelan): kekuatan tarik dawai, kekuatan ricih acuan

Ringkasan Konfigurasi Peralatan Barisan Pengeluaran DIP-8

Langkah Proses	Peralatan yang Disyorkan
Pengisaran Wafer	HY-AT9530 Pengisar Automatik
Pembundaran Tepi	Pembulat Tepi HY-WC615
Penggilapan	Penggilap HY-SP910
Pemasangan Lilin	Pemasangan Lilin HY-SW360
Pemotongan Wafer	Gergaji Dadu Dwi-Gel HY-WD1202
Pembersihan Plasma	Pembersih Vakum HY-EI160
Lampirkan Mati	HY-DD560P Automatik Dispensing & Die Bonder
Ikatan Wayar	Pengikat Wayar Automatik HY-WB200
Acuan	HY-PS8120 Sistem Pengacuan
Potong & Bentuk	HY-TF200L Trim Automatik
Uji & Susun	HY-TT1801 Mesin Bersepadu Uji & Pita
Pemeriksaan AOI	HY-BI300 Mesin Pemeriksaan Rupa
Pemeriksaan Sinar-X	HY-XR5010 Peralatan Pemeriksaan X-RAY
Ujian Tarik-Rincihan	HY-PT8100 Penguji Daya Tolak-Tarik

*Nota keserasian peralatanKecuali untuk alat pengacuan, pemangkasan/bentukan dan pemasangan acuan yang memerlukan kit perubahan khusus, semua peralatan bahagian hadapan (pengisaran/pemotongan dadu/pembersihan) dan bahagian belakang (ujian/pemeriksaan) boleh dikongsi merentasi seluruh keluarga DIP (6–40 pin), menawarkan fleksibiliti talian yang tinggi untuk pengembangan masa hadapan.

Mengapa Memilih HYRNUS

HYRNUS menyediakan penyelesaian pembungkusan semikonduktor lengkap yang meliputi penyediaan wafer, ikatan acuan, ikatan dawai, pengacuan, pemangkasan & pembentukan, pengujian dan pemeriksaan. Penyelesaian siap guna kami membantu pelanggan meningkatkan kecekapan pengeluaran, memastikan kualiti yang konsisten dan membina rangkaian pembungkusan DIP yang boleh diskalakan dengan sokongan teknikal global.

Ringkasan dan Cadangan

DIP-8 kekal sebagai pakej semikonduktor yang terbukti hasil reka bentuknya yang standard, prestasi yang andal dan proses pembuatan yang ekonomik. Dengan menggabungkan proses pengeluaran yang dioptimumkan dengan peralatan yang sesuai dan kawalan kualiti yang ketat, pengeluar boleh mencapai pengeluaran yang stabil dan hasil yang tinggi. HYRNUS menawarkan penyelesaian peralatan lengkap untuk setiap peringkat proses pembungkusan DIP-8.Hubungi kami untuk konfigurasi peralatan DIP-8 yang disesuaikan.

Soalan Lazim

Apakah pakej DIP-8 itu?

DIP‑8 (Pakej Dalam Talian Dwi, 8‑pin) ialah salah satu bentuk pakej piawai paling klasik dalam pemasangan semikonduktor.

Apakah medan aplikasi utama untuk DIP-8?

Op-amp, pembanding, pemasa, pengawal selia, EEPROM, optocoupler dan IC pemacu. Digunakan dalam papan pengguna, perindustrian, automotif, komunikasi, perubatan dan pembuat.

Perbezaan daripada DIP lain?

DIP‑14/16 lebih panjang tetapi masih berbadan sempit, gunakan 120T yang sama. DIP‑28/40 berbadan lebar dan memerlukan 180T dan kemasan tugas berat. Prosesnya adalah sama.

Adakah DIP-8 sudah ketinggalan zaman?

Tidak. Masih penting untuk aplikasi perindustrian/automotif (jangka hayat yang panjang), prototaip/papan roti dan kuasa tinggi/voltan disebabkan oleh kebolehpercayaan dan kos.
