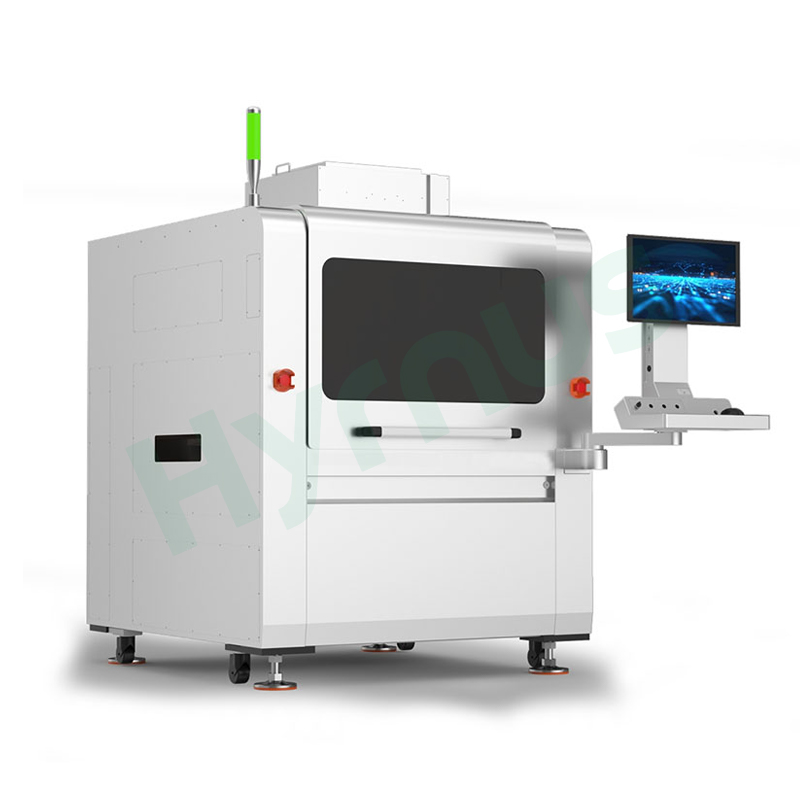

Mesin Pemeriksaan Rupa & Ikatan Wayar Berprestasi Tinggi

Algoritma awan titik mengatasi cabaran pengimejan dalam senario dengan wayar bersilang dan kedalaman medan yang besar. Pemeriksaan mod dwi 2D+3D membolehkan 2D menutup kecacatan penampilan penuh, manakala 3D mengukur ketinggian gelung wayar dengan tepat untuk memenuhi piawaian pemeriksaan yang ketat untuk produk mewah. Dengan pemerolehan imej berbilang lapisan dan penilaian kecacatan berdasarkan peratusan lebar wayar, sistem membuka sekatan pautan data dan membentuk pengurusan gelung tertutup proses penuh "pemeriksaan masa nyata - analisis tepat - pengoptimuman proses".

Sumber Cahaya Berbilang Saluran RGB

Teknologi Gabungan Berbilang Saluran

Algoritma Pengekstrakan Dawai Emas

Tangkapan Terbang Berkelajuan Tinggi

Sintesis Fokus Ultra-Mendalam

Pemeriksaan 3D Ketepatan Tinggi

Pengaturcaraan Berbantukan AI

Penghakiman Semula Keputusan Pemeriksaanmen

Ciri-ciri Produk

Litar pintas wayar silang, gelung wayar yang tidak normal, wayar putus, ofset bola emas/aluminium, sambungan sejuk, diameter wayar yang tidak sekata

Calar permukaan, keretakan, zarah asing, sisa pelekat, retakan, tanda yang lemah

Pengoksidaan pad, pencemaran, sisihan dimensi

Menyelesaikan masalah pemeriksaan wayar silang lapisan tunggal

Menyokong algoritma berbilang lapisan dan pengesanan kecacatan peratusan lebar wayar

Mengatasi teknologi imbasan garisan 3D tradisional dengan ketara dari segi ketepatan dan kadar bingkai

Menyokong pengeluaran luar talian atau dalam talian yang berdiri sendiri

Algoritma awan titik yang dibangunkan sendiri + teknologi gabungan ultra-kedalaman medan untuk pemeriksaan rupa ikatan dawai dan acuan dalam senario kedalaman medan silang dawai dan ultra-besar

Antara muka mudah alih dan mesra pengguna dengan pengaturcaraan berpandu

Spesifikasi Utama

Barang	Spesifikasi
Resolusi Piksel	3.2 µm
Ketepatan Pemeriksaan 2D	±2 µm
Pemeriksaan Penuh	100%
Pengukuran Ketinggian Gelung	±10 μm
Resolusi Piksel 2D	2.5 µm
Medan Pandangan 2D (FOV)	10 mm × 10 mm
Resolusi Piksel 3D	3.2 µm
Medan Pandangan 3D (FOV)	22 mm × 22 mm
Kedalaman Medan	200 μm
Dimensi Produk yang Serasi	50~300 mm (P) × 50~300 mm (L) × 0.1~30 mm (T)

Spesifikasi Parameter

Barang	Parameter
Nama Peralatan	Mesin Pemeriksaan Visual Ikatan & Acuan Wayar
Model	HY-BI300P
Ketepatan 2D/3D	2D: 2.5 µm
	3D: 3.2 µm
Medan Pandangan	2D: 10 mm × 10 mm
	3D: 22 mm × 22 mm
Kecacatan Sambungan Pateri yang Boleh Dikesan	Lebar kecacatan ≥ 3 Piksel, kontras ≥ 30 bit: Tiada ikatan, ofset ikatan, saiz ikatan, ketebalan ikatan, kecacatan bola golf
Kecacatan Wayar yang Boleh Dikesan	Lebar kecacatan ≥ 3 Piksel, kontras ≥ 30 bit: Wayar salah, wayar hilang, wayar putus, ofset wayar (mengular), ikatan semula, wayar kendur (mendatar), wayar berjambatan, ekor tambahan, wayar kendur (menegak), ketinggian gelung wayar, jarak merentas wayar
Kecacatan Acuan yang Boleh Dikesan	Lebar kecacatan ≥ 3 Piksel, kontras ≥ 30 bit: Kerepek acuan, putaran acuan, kehilangan acuan, retak acuan, tompok dakwat, imbangan acuan, calar, pencemaran bahan asing, liputan epoksi, kecondongan acuan
Saiz Substrat	50~300 mm (P) × 50~300 mm (L) × 0.1~30 mm (T)
Dimensi Peralatan	1400 × 1550 × 1750 mm
Berat	1500 kg ± 5%
Penarafan Kuasa	2.5 kW

Item Pemeriksaan

Kerosakan Wayar	Bond yang Hilang	Calar	Ketidaksejajaran / Penyimpangan Sudut
Penggabungan Wayar	Ketidaksejajaran Pad Ikatan	Retakan	Gam Perak/Limpahan Epoksi
Keruntuhan Wayar	Diameter Bola Tidak Normal	Pengoksidaan	Kerepek
Arka Wayar Tidak Normal	Kecacatan Rupa Cip	Pencemaran	Cip Hilang
