HY-SP855 penggilap tembaga satu sisi Mengendalikan penggilapan dan penggilapan jitu untuk bahan keras rapuh semikonduktor. Ia menggunakan kawalan sentuh PLC dan perapi cakera terbina dalam, yang menampilkan pemacu frekuensi boleh ubah, kawalan tekanan gelung tertutup dan penyejukan air plat. Kerataan plat terkondisi mencapai 0.01mm, memberikan pemprosesan yang stabil dan seragam untuk pengeluaran besar-besaran substrat jitu tinggi.
Jenama :
HYRNUSNombor Item :
HY-SP855Pesanan (MOQ) :
1 SetWaranti :
One-Year Warranty and Lifetime MaintenancePembayaran :
T/TMasa Utama :
7-35 DaysAsal Produk :
ChinaMesin Penggilap Tembaga Ketepatan Satu Sisi dengan Kawalan Sentuh PLC dan Perapi Cakera
Pengenalan Produk
HY-SP855siri mesin penggilap tembaga ketepatan satu sisi Menyampaikan lapping dan penggilapan sisi tunggal berketepatan tinggi untuk pelbagai bahan keras rapuh semikonduktor. Disepadukan dengan sistem kawalan skrin sentuh PLC dan penghawa cakera bebas terbina dalam, ia menggunakan pemacu frekuensi boleh ubah, kawalan tekanan gelung tertutup dan penyejukan air plat pengisaran suhu malar untuk operasi yang stabil dan keseragaman yang sangat baik di semua stesen. Selepas pengkondisian, kerataan plat pengisaran mencapai 0.01 mm dengan prestasi TTV dan kekasaran permukaan yang unggul, menyokong pengeluaran besar-besaran substrat semikonduktor berketepatan tinggi dengan andal.
Kelebihan Produk
1. Mesin lapping ketepatan satu sisi ini menggunakan struktur mekanikal canggih dan pelbagai teknologi kawalan canggih, yang menampilkan kecekapan lapping yang tinggi dan operasi yang stabil.
2. Seluruh mesin dilengkapi dengan sistem kawalan PLC + skrin sentuh. Ia membolehkan tetapan parameter dan operasi mudah dengan kestabilan sistem yang tinggi.
3. Motor utama menggunakan peraturan kelajuan frekuensi boleh ubah untuk mencapai permulaan lembut dan henti lembut, mengurangkan impak mekanikal dan kerosakan bahan kerja.
4. Tekanan lapping bahan kerja dikenakan melalui silinder udara, dengan kawalan tekanan gelung tertutup melalui injap berkadar elektro-pneumatik untuk memastikan ketepatan dan kestabilan tekanan ultra tinggi.
5. Plat tekanan atas menggunakan reka bentuk pemacu aktif, yang menjamin hasil lapping yang konsisten di semua stesen kerja sambil mengekalkan kelajuan pemprosesan yang cekap.
6. Plat pengisar dilengkapi dengan penyejukan air yang beredar, yang memaksimumkan kecekapan buburan dan meminimumkan ubah bentuk plat.
7. Perapi cakera terbina dalam disepadukan. Kerataan plat pengisar boleh mencapai 0.01 mm selepas pengkondisian.
Medan Permohonan
Ia terutamanya digunakan untuk pemotongan dan penggilapan jitu satu sisi bahan keras rapuh, termasuk substrat nilam, galium nitrida (GaN), wafer kaca optik, substrat silikon karbida (SiC), wafer epitaksi nilam, wafer silikon, kepingan seramik, kristal kuarza dan substrat semikonduktor lain.
Komposisi Produk

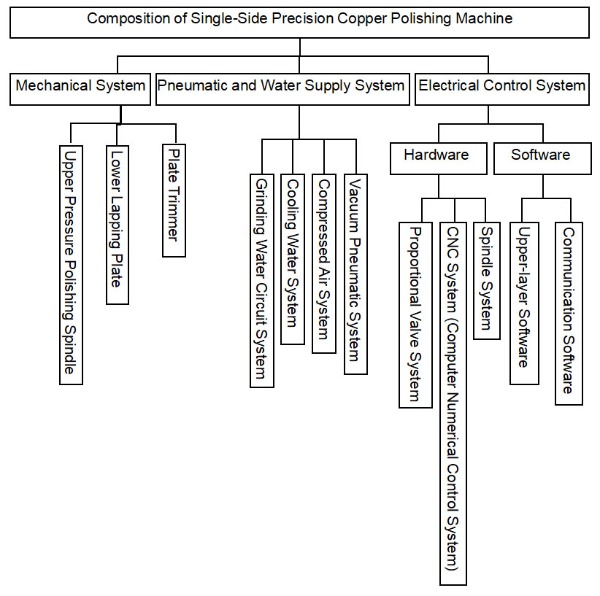

Mesin ini menggunakan reka bentuk modular, yang terdiri daripada sistem mekanikal, sistem bekalan pneumatik dan air serta sistem kawalan elektrik. Setiap subsistem bebas memastikan operasi yang stabil, kawalan tekanan yang tepat dan penyelenggaraan yang mudah.
Parameter Teknikal
| Nama Parameter | Nilai Parameter |
| Model | HY-SP855 |
| Spesifikasi Plat Lapping (mm) | 855×255×12 |
| Diameter Plat Seramik (mm) | 360 |
| Kuasa Motor Utama | 11 KW / 380 V |
| Kuasa Motor Plat Tekanan | 0.2 KW / 380 V (4 unit) |
| Kuasa Motor Pembalut | 0.2 KW / 380 V |
| Kelajuan Putaran Plat Penggilap Maksimum | 100 rpm (maks) |
| Bilangan Stesen Peralatan | 4 stesen |
| Mod Operasi | Separa automatik (memuatkan/memunggah secara manual) |
| Julat Masa | 0-999 minit |
| Tekanan Tetapan Maksimum | 300 kgf (setiap kepala) |
| Tekanan Tetapan Minimum | 20 kgf (setiap kepala) |
| Sumber Udara | 0.4-0.6 MPa (kering dan bebas minyak) |
| Tekanan Vakum Muktamad (KPa) | -90 |
| Tekanan Air Penyejuk | ≤ 2 kgf/cm² |
| Kadar Aliran Air | 15 L/min |
| Suhu Dalaman | 15℃-25℃ |
| Kelembapan Relatif | ≤ 80% |
| TTV (μm) | ≤ 5μm selepas memproses plat seramik 7 keping 4 inci |
| Kekasaran Permukaan Ra (nm) | 20 nm |
| Jumlah Kuasa Peralatan (kW) | 12 kW |
| Jumlah Berat Peralatan (kg) | Lebih kurang 3500 |
| Dimensi Keseluruhan (P×L×T) | 1200×2150×2250 mm |
| Ketepatan Sensor Suhu Plat Utama | ±5℃ |
| Daya pemprosesan | ≥ 1320 keping/hari |
Sistem Peralatan Utama
| Kategori Sistem | Komponen | Spesifikasi / Jenama |
| Struktur Mekanikal | Lembaran Logam | Piawaian Kebangsaan 50×50×5 Tiub Segiempat + Bingkai Luar Cat Pembakar Gred Perindustrian |
| Bahagian | Keluli Tahan Karat 304 / AL6061 dengan Rawatan Anodisasi Permukaan | |
| Spindle | Dikilangkan Dalaman (Paten Teras) | |
| Meja Putar Kerja | Dikilangkan Dalaman (Paten Teras) | |
| Motor Utama | Tung Yuan | |
| Pengurang | Jiepai / Chengda | |
| Sistem Kawalan Elektrik | PLC | Panasonic / Mitsubishi / Delta |
| Skrin Sentuh | Touchwon / Weintek / Advantech | |
| Perlindungan Kuasa | Pemutus Litar Kebocoran (Mean Well / Schneider) | |
| Bekalan Kuasa DC | Bekalan Kuasa Pensuisan (Mean Well / Schneider) | |
| Sistem Pneumatik | Silinder Udara | SMC / CKD / FESTO |
| Kawalan Tekanan | SMC / CKD / FESTO | |
| Peraturan Tekanan | SMC / CKD / FESTO | |
| Petunjuk Tekanan | SMC / CKD / FESTO | |
| Injap Solenoid | SMC / CKD / FESTO |
Butiran Produk
HY-WT9730 menyokong wafer sehingga 12 inci. Dilengkapi dengan 3 gelendong galas udara pengisaran dan 4 gelendong galas udara bahan kerja, ia menggabungkan proses pengisaran kasar, pengisaran halus dan penggilapan. Aliran kerja robotik penuh melengkapkan pemindahan, pemprosesan, pembersihan dan pemunggahan wafer secara automatik; hanya penyuapan kaset manual diperlukan. Suapan paksi-Z ultra tepat memberikan kerataan wafer yang unggul dan penggilapan cermin bebas kerosakan, manakala bingkainya yang kukuh menjamin pengeluaran besar-besaran yang stabil.
HY-SP910 dilengkapi dengan sistem kawalan PLC & skrin sentuh untuk persediaan mudah, operasi mudah dan prestasi yang stabil. Ia melakukan penggilapan satu sisi ultra tepat pada komponen nipis, menyokong substrat semikonduktor (wafer nilam, SiC, silikon & epitaksi) serta wafer kaca optik, kristal kuarza, wafer seramik, bahan kerja keluli tahan karat dan penyambung gentian optik.
