Apakah Pengendali Ujian IC? Penjelasan Proses Pengujian, Pengendalian dan Pengisihan IC

June 24, 2026

12+ tahun pengalaman dalam ikatan acuan, ikatan dawai, pengacuan dan automasi pembungkusan IC. Memberi tumpuan kepada membantu pengeluar meningkatkan hasil pembungkusan dan kecekapan pengeluaran.

David Chen - Perunding Teknikal | Penyelesaian Pembungkusan Semikonduktor

Pengujian dan pengisihan IC adalah antara peringkat kawalan kualiti terakhir dan paling kritikal dalam pembuatan semikonduktor. Walaupun reka bentuk cip, fabrikasi wafer, pemasangan dan pembungkusan telah disiapkan dengan jayanya, setiap peranti masih mesti menjalani pengesahan elektrik sebelum penghantaran atau penyepaduan ke dalam sistem elektronik.

Sel ujian yang lengkap bukan sekadar mengukur parameter elektrik. Ia juga memuat, mengangkut, meletakkan, mengklasifikasikan keadaan suhu dan mengklasifikasikan peranti mengikut keputusan ujian.

Isi kandungan

Peranan pengujian, pengendalian dan pengisihan
Cara sel ujian IC biasa berfungsi
Perbezaan antara jenis wafer dan ujian akhir
Proses operasi yang lengkap
Item ujian biasa
Jenis-jenis utama pengendali ujian.

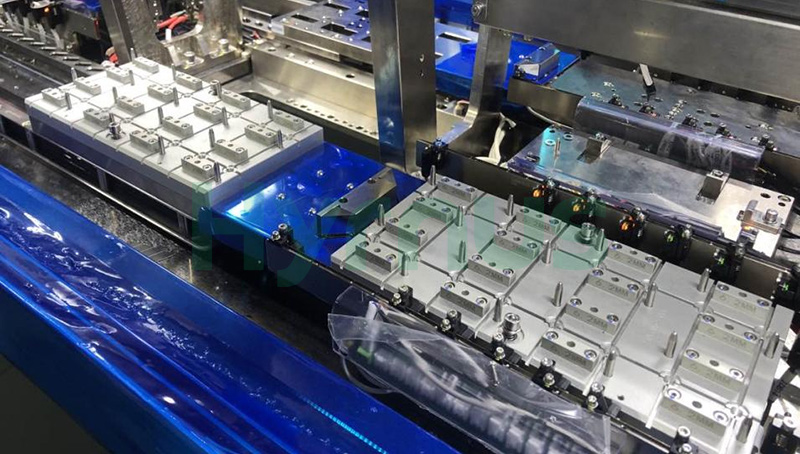

Apakah Pengendali Ujian IC?

Pengendali ujian IC ialah sistem automatik yang mengangkut peranti semikonduktor yang dibungkus ke dan dari stesen ujian. Ia membentangkan setiap peranti ke soket ujian atau kontaktor, mengekalkan orientasi dan keadaan ujian yang diperlukan, menerima keputusan ujian daripada penguji, dan kemudian menyusun peranti ke dalam kategori output yang betul.

Pengendali biasanya tidak menjana isyarat ujian elektrik dengan sendirinya. Rangsangan dan pengukuran elektrik dilakukan oleh peralatan ujian automatik (ATE), manakala pengendali bertanggungjawab untuk pergerakan peranti fizikal, kedudukan yang tepat, penyaman suhu dan pengisihan berasaskan keputusan.

Pengujian, Pengendalian dan Pengisihan: Apakah Perbezaannya?

Penggal	Fungsi Utama	Tugasan Lazim
Pengujian	Mengesahkan prestasi elektrik dan fungsi peranti.	Menggunakan isyarat elektrik, mengukur parameter, menjalankan corak berfungsi dan menentukan keputusan lulus/gagal.
Pengendalian	Menggerakkan dan meletakkan peranti sepanjang proses ujian.	Pemuatan, pengesanan orientasi, pemindahan, penyaman suhu, penyisipan soket, kawalan sentuhan dan pemunggahan.
Mengisih	Mengelaskan peranti mengikut keputusan ujian.	Pemisahan lulus/gagal, penggredan prestasi, penbiningan parametrik dan bin output yang ditentukan pelanggan.

Mengapakah Pengujian dan Pengendalian IC Penting?

1. Pastikan Kebolehpercayaan Produk

Ujian elektrik mengenal pasti litar terbuka, litar pintas, kebocoran berlebihan, arus tidak normal, ralat masa dan kegagalan fungsi sebelum peranti dihantar kepada pelanggan.

2. Menyokong Penggredan Prestasi

Peranti daripada lot pengeluaran yang sama mungkin berbeza dari segi kelajuan, julat voltan, penggunaan kuasa atau parameter lain. Binning membolehkan produk yang berkelayakan diberikan kepada gred prestasi dan aplikasi yang sesuai.

3. Meningkatkan Hasil Pembuatan dan Kawalan Kos

Ujian tahap wafer boleh menghalang acuan yang rosak daripada memasuki langkah pembungkusan yang tidak perlu. Ujian akhir mengenal pasti kecacatan atau sisihan prestasi selepas pembungkusan dan membantu mencegah produk yang tidak boleh dipercayai daripada sampai ke pasaran.

4. Memenuhi Keperluan Kualiti Khusus Aplikasi

Aplikasi automotif, perindustrian, perubatan, komunikasi dan aeroangkasa sering memerlukan had ujian yang lebih ketat, liputan suhu yang lebih luas dan kebolehkesanan data yang lengkap.

5. Berikan Maklum Balas untuk Penambahbaikan Proses

Data ujian boleh mendedahkan trend yang tidak normal dan membantu jurutera mengoptimumkan fabrikasi wafer, pemasangan acuan, ikatan dawai, pengacuan dan proses pemasangan lain.

Bagaimanakah Sel Ujian IC Berfungsi?

Sel ujian peranti berbungkus tipikal terdiri daripada empat elemen yang bersambung rapat:

Peralatan Ujian Automatik (ATE): Menghasilkan rangsangan elektrik, mengukur tindak balas peranti dan melaksanakan program ujian.
Pengendali Ujian: Memuatkan, memindahkan, mengorientasikan, keadaan suhu dan mengisih peranti.
Soket Ujian atau Kontaktor: Menyediakan antara muka elektrik antara peranti yang dibungkus dan papan beban atau sistem ujian.
Perisian Kawalan dan Data: Menyelaras peralatan, merekodkan keputusan, mengurus definisi tong sampah dan menyokong kebolehkesanan.

Untuk ujian peringkat wafer, prob wafer menggerakkan wafer dan menyelaraskan setiap acuan dengan kad prob. Untuk peranti yang dibungkus, pengendali meletakkan setiap peranti ke dalam soket atau kontaktor yang disambungkan ke sistem ATE.

Susunan Wafer vs. Ujian Akhir

Barang	Susunan Wafer	Ujian Akhir
Objek Ujian	Individu mati sebelum singulasi dan pembungkusan	IC yang dibungkus atau peranti semikonduktor diskret
Peralatan Pengendalian Utama	Sistem pengukur wafer / pengisihan wafer	Pengendali ujian IC
Antara Muka Elektrik	Kad prob yang menyentuh pad acuan atau bonggol	Soket ujian atau penyambung pakej penyambung, bola atau pad
Tujuan Utama	Kenal pasti acuan yang diketahui baik dan buat peta wafer sebelum pembungkusan	Sahkan prestasi elektrik selepas pembungkusan dan kelaskan peranti siap
Output Lazim	Peta wafer dan data ujian aras acuan	Tong lulus/gagal, gred prestasi dan output yang dibungkus dalam dulang, tiub atau pita

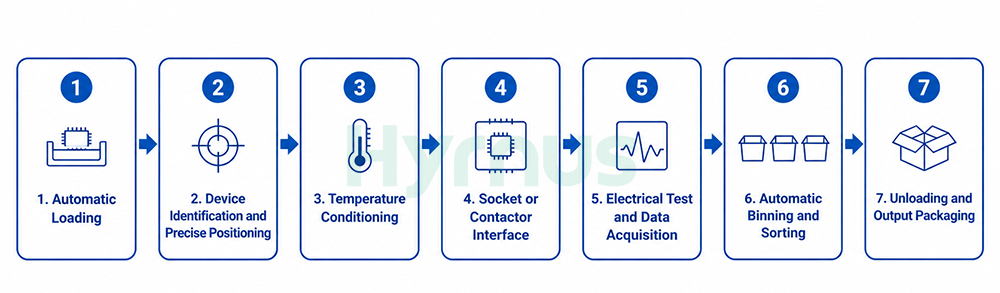

Proses Pengujian, Pengendalian dan Pengisihan IC yang Lengkap

Langkah 1: Pemuatan Automatik

Peranti dimuatkan daripada dulang, tiub, pengumpan pukal, pita pembawa atau format input lain mengikut reka bentuk pengendali.

Langkah 2: Pengenalpastian Peranti dan Penentuan Kedudukan Tepat

Sistem penglihatan, sensor, mekanisme pilih dan letak atau mekanisme turet mengesahkan orientasi dan memindahkan setiap peranti dengan tepat ke stesen ujian.

Langkah 3: Pengkondisian Suhu

Apabila diperlukan, pengendali memanaskan atau menyejukkan peranti kepada suhu ujian yang ditentukan dan menstabilkannya sebelum sentuhan elektrik. Sistem suhu bilik sahaja mungkin tidak mengambil langkah ini.

Langkah 4: Antaramuka Soket atau Kontaktor

Peranti diletakkan ke dalam soket ujian atau kontaktor dengan daya dan penjajaran terkawal untuk memastikan sentuhan elektrik yang stabil dan boleh diulang.

Langkah 5: Ujian Elektrik dan Pemerolehan Data

Sistem ATE menggunakan rangsangan elektrik, mengukur tindak balas peranti, melaksanakan program ujian dan mengembalikan hasilnya kepada pengendali atau pengawal sel.

Langkah 6: Pengisihan dan Pengisihan Automatik

Berdasarkan program ujian, peranti ditugaskan kepada bin lulus/gagal, gred prestasi, bin parametrik atau kategori yang ditentukan pelanggan.

Langkah 7: Pembongkaran dan Pembungkusan Output

Peranti yang telah disusun dipunggah ke dalam dulang, tiub, pita dan gelendong atau bekas sampah yang ditetapkan. Data ujian dan rekod pengeluaran boleh dimuat naik ke maklumat kilang atau sistem MES.

Item Ujian Pengeluaran Biasa

Ujian litar terbuka dan litar pintas
Ujian arus bocor
Pengukuran voltan dan arus operasi
Ujian parameter statik, seperti voltan ambang atau rintangan atas
Ujian parameter dinamik, seperti kelajuan pensuisan, masa dan tindak balas frekuensi
Ujian fungsian menggunakan corak ujian khusus peranti
Ujian suhu bilik, suhu tinggi atau suhu rendah apabila diperlukan

Jenis-jenis Peralatan Pengendalian Ujian IC yang Biasa

Jenis Peralatan	Aplikasi Lazim
Pengendali Ujian Pilih dan Letakkan	IC berasaskan dulang, peranti automotif, peranti kuasa dan jenis pakej campuran yang memerlukan pengendalian fleksibel
Pengendali Ujian Turret	Pengujian dan pengisihan berkelajuan tinggi IC kecil dan pakej semikonduktor diskret
Pengendali Ujian Suapan Graviti	Peranti berumpan tiub dengan struktur pakej yang sesuai untuk pengangkutan graviti
Pengendali Ujian Jalur	Peranti yang diuji dalam format jalur sebelum singulasi
Pengendali Ujian dalam Pita	Pengujian elektrik bersepadu, pengisihan dan output pita-dan-gulungan
Sistem Pemerhati Wafer / Susun Wafer	Ujian elektrik acuan pada aras wafer sebelum pembungkusan
Pengendali Bare-Die atau Film-Frame	Aci singulasi, peranti WLCSP dan produk lain yang tidak dibungkus atau dipasang pada bingkai

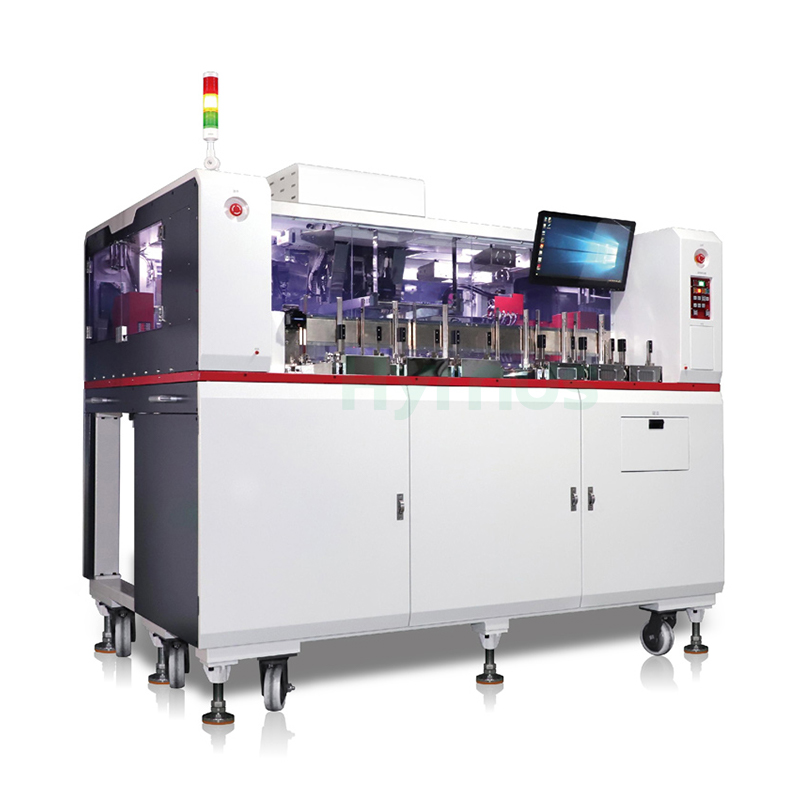

Pemegang Ujian Pilih dan Letakkan
Pemegang ujian pilih dan letak HY-PS308 sesuai untuk menguji dan menyusun produk seperti MSOP, QFN, DFN, LQFP, LGA, BGA dan CSP.

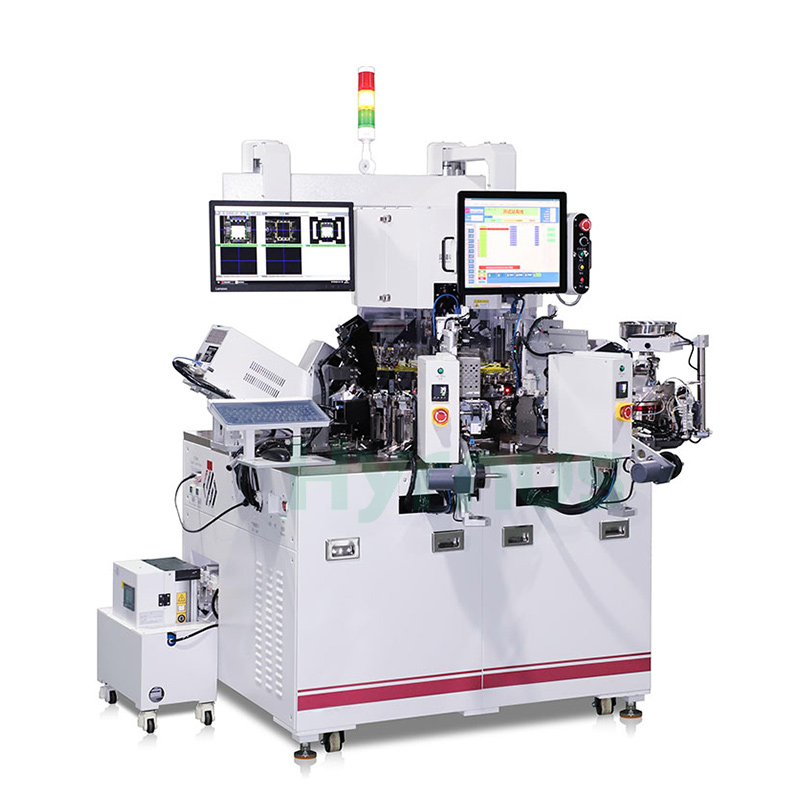

Pemegang Ujian Turret
Pemegang ujian turet HY-TS936H direka bentuk untuk peranti diskret dan IC yang memerlukan ujian suhu tinggi. Ia sesuai untuk pembungkusan seperti PDFN, DFN, MSOP, SOT, SOP, SOD, TO, SMA, PKS, SMC, dll.

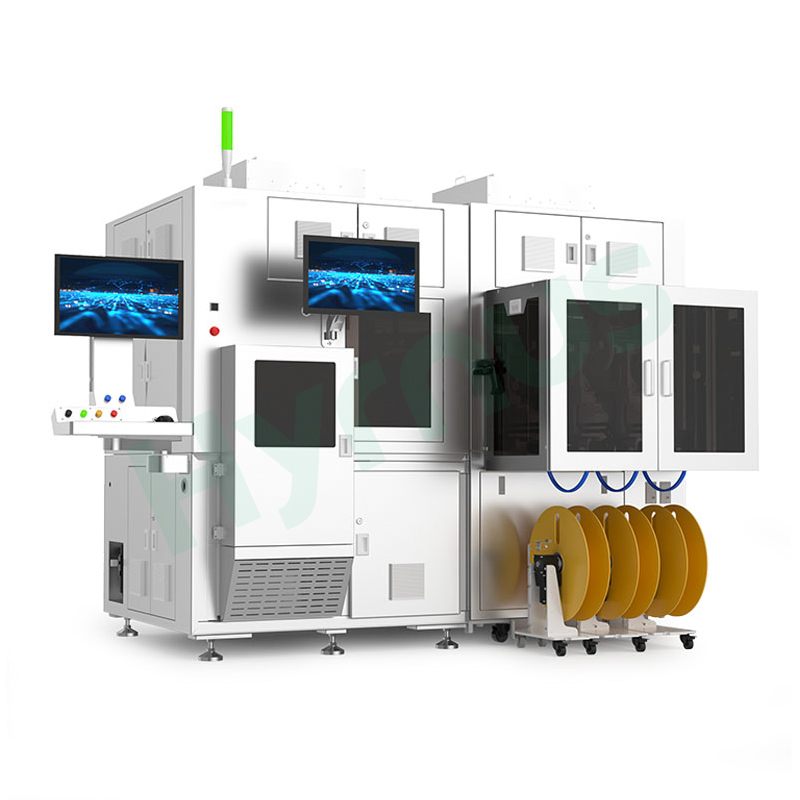

Sistem Susun Wafer
Disesuaikan khusus untuk acuan peringkat wafer, Siri HY-WS600 menyepadukan pemeriksaan peringkat wafer, pengisihan ketepatan tinggi, pemuatan/pemunggahan automatik dan kebolehkesanan data dalam satu sistem.

Cara Memilih Pengendali Ujian IC

Pengendali yang sesuai bergantung pada pakej peranti, format input dan output, sasaran daya pemprosesan, julat suhu yang diperlukan, masa ujian, bilangan tapak ujian, kaedah sentuhan, kuantiti tong sampah, keperluan pertukaran dan antara muka automasi kilang. Pengendali juga harus sepadan dengan sistem ATE, papan beban, soket atau kontaktor dan seni bina data pengeluaran yang dipilih.

Jika anda mempunyai keperluan khusus untuk keserasian pakej, suhu ujian, daya pemprosesan, ujian selari atau integrasi automasi kilang, sila Hubungi HYRNUSJurutera berpengalaman kami akan menilai proses pengujian dan keperluan pengeluaran anda serta mengesyorkan penyelesaian pengendali ujian yang sesuai.

Kesimpulan

Pengujian, pengendalian dan pengisihan IC berfungsi bersama untuk memastikan peranti semikonduktor memenuhi piawaian elektrik, fungsi dan kebolehpercayaan yang diperlukan. Sistem ATE melakukan pengukuran elektrik, manakala pengendali ujian IC mengawal pergerakan peranti, kedudukan, pengkondisian suhu dan pengelasan berasaskan keputusan. Dengan menggabungkan sentuhan stabil, pengendalian tepat, ujian berkelajuan tinggi dan penjajaran yang boleh dikesan, sel ujian yang direka bentuk dengan baik membantu pengeluar meningkatkan kualiti produk, kecekapan pengeluaran dan kawalan proses.
