Apakah Ikatan Die? Langkah Kritikal Pertama dalam Pembungkusan IC

June 10, 2026

12+ tahun pengalaman dalam ikatan acuan, ikatan dawai, pengacuan dan automasi pembungkusan IC. Memberi tumpuan kepada membantu pengeluar meningkatkan hasil pembungkusan dan kecekapan pengeluaran.

David Chen - Perunding Teknikal | Penyelesaian Pembungkusan Semikonduktor

Ikatan acuan, juga dikenali sebagai pelekat acuan, pemasangan acuan atau ikatan cip, merupakan proses pertama, paling asas dan kritikal dalam pembungkusan semikonduktor. Secara ringkasnya, ia merupakan proses pemasangan acuan semikonduktor dengan tepat, kukuh dan stabil pada rangka plumbum, substrat, tapak pakej atau pembawa aras wafer.

Ia boleh digambarkan sebagai: Sama seperti sebuah rumah memerlukan asas yang kukuh, pembungkusan IC memerlukan ikatan acuan yang boleh dipercayai. Sebarang kecacatan dalam ikatan acuan akan secara langsung menjejaskan ikatan dawai, pengacuan, pengujian dan kebolehpercayaan jangka panjang.

Kedudukan Ikatan Dadu dalam Pembungkusan Semikonduktor

Aliran pembungkusan bahagian belakang semikonduktor standard: Pengisaran wafer → Pemotongan dadu wafer → Ikatan acuan → Ikatan dawai → Acuan → Potong & bentuk → Penyaduran → Pengujian → Pita

Jelas sekali, ikatan acuan adalah langkah pertama selepas cip memasuki pembungkusan.

Tiga Fungsi Teras Ikatan Dadu

1. Fiksasi Mekanikal

Acuan dipasang dengan kukuh untuk mengelakkan peralihan, melengkung, mengelupas atau retak semasa ikatan dawai, pengawetan, pengacuan dan kitaran haba.

2. Laluan Pelesapan Terma

Acuan menghasilkan haba semasa operasi, dan lapisan pelekat acuan berfungsi sebagai saluran pelesapan haba utama. Pelesapan haba yang lemah menyebabkan terlalu panas, jangka hayat yang lebih pendek dan kegagalan secara tiba-tiba. Peranti berkuasa tinggi, IGBT dan cip automotif mempunyai keperluan kekonduksian terma yang sangat tinggi.

3. Sambungan Elektrik

Pelekat konduktif, aloi eutektik dan pateri menyediakan pengaliran elektrik atau pembumian, meningkatkan kestabilan litar dan mengurangkan gangguan hingar.

Teknologi Ikatan Empat Dadu Utama (Perbandingan Penuh)

Teknologi	Prinsip Teras	Kelebihan	Had	Aplikasi Lazim
Ikatan Pes Epoksi / Perak	Ikatan pelekat konduktif/penebat	Kos rendah, proses mudah, keserasian yang luas	Kekonduksian terma sederhana, pengawetan perlahan	LED, transistor, IC standard, elektronik pengguna
Ikatan Die Eutektik	Peleburan & pengikatan aloi AuSn	Kekonduksian terma ultra tinggi, kebolehpercayaan yang tinggi, rintangan suhu tinggi	Kos peralatan yang tinggi, proses yang ketat	Automotif, IC kuasa, diod laser, peranti RF
Ikatan Die Pateri	Ikatan pes/kepingan pateri suhu tinggi	Kekuatan tinggi, tahan getaran, tahan lama	Proses yang kompleks, tetingkap suhu yang sempit	IGBT, modul kuasa tinggi, peranti voltan tinggi
Ikatan Tekan Panas Vakum	Integrasi vakum + haba + tekanan	Bebas lompang, keseragaman tinggi, ketepatan tinggi	Kos tinggi, daya pemprosesan yang lebih rendah	MEMS, peranti optik, sensor ketepatan tinggi

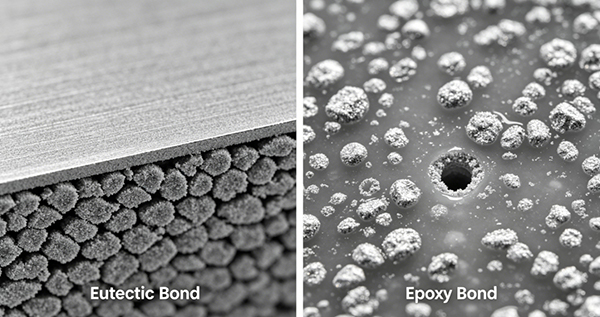

eutectic bonding process

Petunjuk Kualiti Utama Ikatan Dadu

1. Ketepatan Kedudukan

Ketidaksejajaran cip menyebabkan ikatan wayar gagal.

2. Kekuatan Ikatan (Daya Ricih)

Kekuatan yang tidak mencukupi menyebabkan pengelupasan selepas kitaran haba.

3. Kadar Kekosongan

Lompang yang lebih tinggi = pelesapan haba yang lebih lemah = risiko kegagalan yang lebih tinggi untuk peranti kuasa.

4. Keseragaman Ketebalan Garisan Ikatan (BLT)

Mempengaruhi kerataan cip, bentuk gelung dawai dan kualiti pengacuan.

5. Tiada Kecondongan, Meleding atau Kerepek

Kecondongan cip secara langsung menyebabkan kerosakan wayar dan keretakan bungkusan.

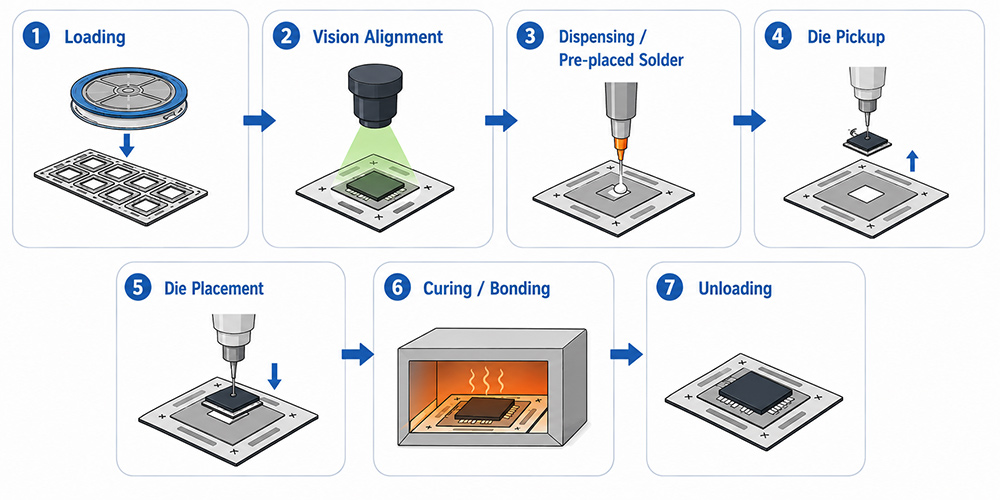

Proses Ikatan Die Automatik Penuh

Langkah 1: Memuatkan

Pemuatan cincin wafer / pita biru; penyuapan substrat atau rangka plumbum automatik.

Langkah 2: Penjajaran Penglihatan

Sistem penglihatan berketepatan tinggi mengesan tanda acuan dan substrat untuk penjajaran aras mikron.

Langkah 3: Pendispensan / Pateri Pra-letak

Pengeluaran automatik pes perak, epoksi konduktif, pateri atau pra-bentuk AuSn.

Langkah 4: Pengambilan Die

Jarum mengangkat acuan → muncung vakum terangkat perlahan-lahan → mencegah keretakan.

Langkah 5: Penempatan Acuan

Tempat platform gerakan berketepatan tinggi mati dengan tepat dengan tekanan terkawal.

Langkah 6: Pengawetan / Pengikatan

Epoksi: pengawetan haba
Eutektik: pencairan & pemejalan suhu tinggi
Pateri: ikatan aliran semula

Langkah 7: Memunggah

Dipindahkan ke proses seterusnya: ikatan dawai.

Faktor Utama yang Mempengaruhi Kualiti Ikatan Die

1. Kualiti Pelekat / Pateri

Kelikatan, ketulenan, jangka hayat dan nisbah pencampuran secara langsung mempengaruhi kekuatan ikatan.

2. Isipadu Pengeluaran

Isipadu yang tidak mencukupi menyebabkan lekatan yang lemah; isipadu yang berlebihan menyebabkan limpahan dan pencemaran pad.

3. Ketepatan Peralatan

Ketepatan penglihatan, kebolehulangan platform, kawalan muncung dan kestabilan tekanan.

4. Profil Suhu

Pemanasan pantas menyebabkan lompang yang tinggi; suhu yang tidak mencukupi menyebabkan pengawetan yang tidak lengkap; suhu yang berlebihan merosakkan acuan

5. Kebersihan Alam Sekitar

Pencemaran habuk, kelembapan dan minyak menyebabkan lekatan yang lemah, lompang dan kebolehpercayaan yang rendah.

Kecacatan Serius Disebabkan oleh Ikatan Dail yang Lemah

Anjakan acuan → kegagalan ikatan dawai
Kekuatan ikatan yang rendah → pengelupasan acuan selepas kejutan haba
Kadar lompang yang tinggi → terlalu panas & keletihan dalam peranti kuasa
Limpahan pelekat → pencemaran pad → ikatan lemah & kerosakan wayar
Keratan acuan → pelupusan langsung & hasil yang rendah

Seperti yang sering dikatakan oleh profesional industri: Ikatan acuan yang stabil memastikan pembungkusan yang stabil; ikatan acuan yang lemah merosakkan keseluruhan proses.

Ikatan acuan merupakan langkah paling asas, kritikal dan sensitif ralat dalam pembungkusan IC. Ia menentukan kestabilan mekanikal, prestasi terma, kebolehpercayaan dan hasil akhir. Sama ada untuk elektronik pengguna, cip automotif, peranti kuasa, modul komunikasi optik atau sensor MEMS, pengikat acuan berketepatan tinggi adalah peralatan penting untuk makmal, barisan perintis dan pengeluaran besar-besaran.
