Mesin Pendispens Gam Automatik Berketepatan Tinggi

Pengenalan Produk

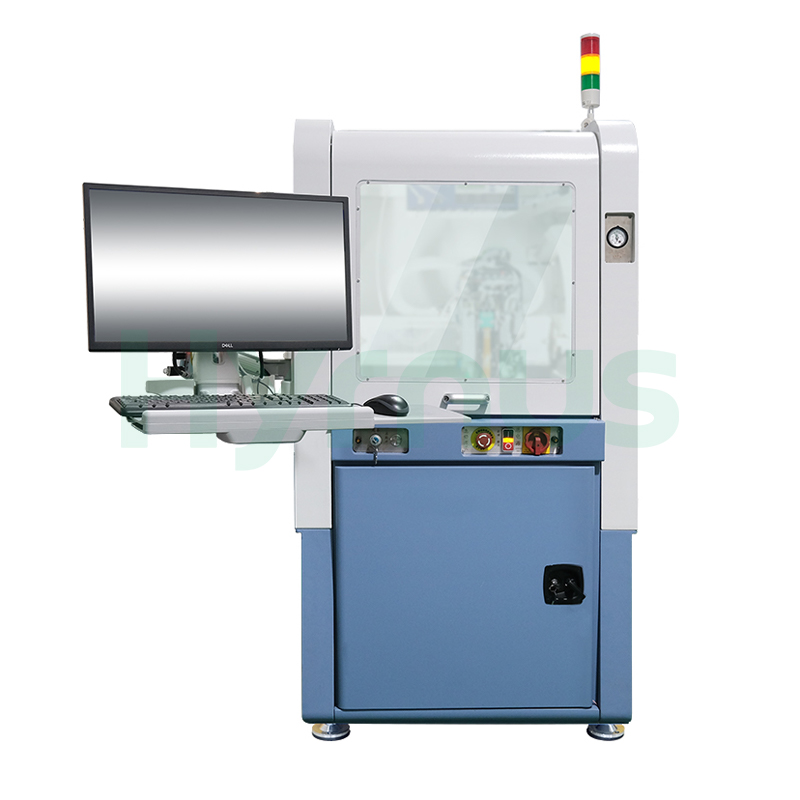

HY-DM300 Mesin Pengeluaran Pneumatikdireka bentuk untuk proses pendispensan berbilang cip dalam pembungkusan komponen elektronik. Ia menggunakan platform pemacu dwi-gantry untuk memastikan pendispensan yang stabil dan tepat, dan dilengkapi dengan kedudukan penglihatan berketepatan tinggi untuk penjajaran produk yang andal. Sistem ini menyokong operasi talian penghantar dengan lebar pembawa maksimum 150 mm dan memenuhi keperluan pengurusan maklumat melalui protokol SECS-GEM standard. Dengan injap pendispensan pneumatik Musashi, ketepatan pengukuran ketinggian sebaris jenis sentuh sehingga ±2 μm, pertukaran produk yang pantas, dan tetapan corak pendispensan yang fleksibel, ia sesuai untuk litar hibrid, COB, MCM, MEMS, RF dan modul optoelektronik.

Prestasi Peralatan

Tidak.	Ciri
1	Platform pemacu dwi-gantry untuk memastikan ketepatan dan kestabilan pendispensan
2	Sesuai untuk pelbagai keperluan proses pendispensan, pertukaran produk yang pantas
3	Fungsi kedudukan penglihatan ketepatan tinggi
4	Memenuhi keperluan pengurusan maklumat, menyokong protokol SECS-GEM standard
5	Operasi talian penghantar, lebar pembawa serasi maksimum 150 mm
6	Konfigurasi injap tunggal, injap pneumatik Musashi
7	Pengukuran ketinggian sebaris bersepadu dengan sensor ketinggian jenis sentuh, ketepatan pengukuran ketinggian sehingga ±2 μm
8	Pam vakum dan pemampat udara pilihan
9	Pelbagai corak pendispensan pra-pola biasa, menyokong corak pendispensan tersuai



Spesifikasi Teknikal

Tidak.	Parameter	Spesifikasi
1.	Ketepatan Kedudukan	±1 μm
2.	Diameter Jarum Pengeluaran Minimum	Ø0.25 mm
3.	Ketinggian Trek	900 ± 20 mm
4.	Kaedah Pendispensan	Injap sedutan pneumatik / Injap piezo / Injap skru
5.	Sistem Pengecaman Penglihatan	5 megapiksel, menyokong pelbagai algoritma pengecaman
6.	Julat Kawalan Kedalaman	Maksimum 16 mm
7.	Ketepatan Pengukuran Ketinggian	±5 μm/±2um
8.	Kaedah Pengukuran Ketinggian	Sentuhan atau bukan sentuhan
9.	Saiz Pembawa Maksimum	210 mm × 150 mm
10.	Corak Pendispensan	Pelbagai corak pratetap biasa, menyokong corak pendispensan tersuai
11.	Sumber Cahaya	Lampu sepaksi, lampu cincin
12.	Sistem Pengoperasian	Windows 10
13.	Keperluan Udara Mampat	0.4-0.6 MPa, kadar aliran >150 L/min
14.	Tekanan Talian Vakum	≤ -85 kPa
15.	Kelembapan Ambien
16.	Berat Bersih Peralatan	1.3 tan
17.	Voltan Input	AC 220V ± 10%
18.	Kuasa Dinilai	1 kW
19.	Kekerapan Dinilai	50/60 Hz
20.	Jejak (L×D×T)	970 mm × 1570 mm × 2040 mm
