Pasaran Bahan Semikonduktor Global 2025: Saiz, Pertumbuhan dan Trend Utama

Pasaran Bahan Semikonduktor Global 2025: Saiz, Pertumbuhan dan Trend Utama

June 30, 2026
Kesimpulan Utama
  • Hasil bahan semikonduktor global mencecah $73.2 bilion pada tahun 2025, meningkat 6.8% tahun ke tahun.
  • Bahan pembungkusan meningkat 9.3%, lebih cepat daripada bahan fabrikasi wafer pada 5.4%.
  • Taiwan, Tanah Besar China dan Korea Selatan bersama-sama mewakili kira-kira 66.3% daripada hasil bahan global.
  • AI, pengkomputeran berprestasi tinggi, HBM dan pembungkusan termaju meningkatkan keamatan bahan dan kerumitan proses.
  • Trend ini meningkatkan keperluan untuk ketepatan, kebolehpercayaan, automasi dan kebolehkesanan dalam peralatan pembungkusan dan pengujian.

Pasaran bahan semikonduktor global mencapai rekod baharu $73.2 bilion pada tahun 2025, mewakili pertumbuhan tahun ke tahun bagi 6.8%Menurut Langganan Data Pasaran Bahan SEMI, kedua-dua bahan fabrikasi wafer dan bahan pembungkusan berkembang apabila pengeluar meningkatkan pelaburan dalam proses termaju, pengkomputeran berprestasi tinggi dan pengeluaran memori jalur lebar tinggi.
Nombor utama adalah penting, tetapi struktur pasaran memberikan isyarat yang lebih berguna untuk pengeluar peralatan dan syarikat pengeluaran semikonduktor. Bahan pembungkusan berkembang dengan lebih pantas daripada bahan fabrikasi wafer, manakala rantau pembuatan utama Asia terus menyumbang kepada kebanyakan penggunaan global. Perubahan ini menunjukkan permintaan yang lebih tinggi untuk substrat canggih, sambungan yang andal, kawalan proses yang lebih ketat dan sistem pembungkusan dan pengujian yang lebih berkemampuan.

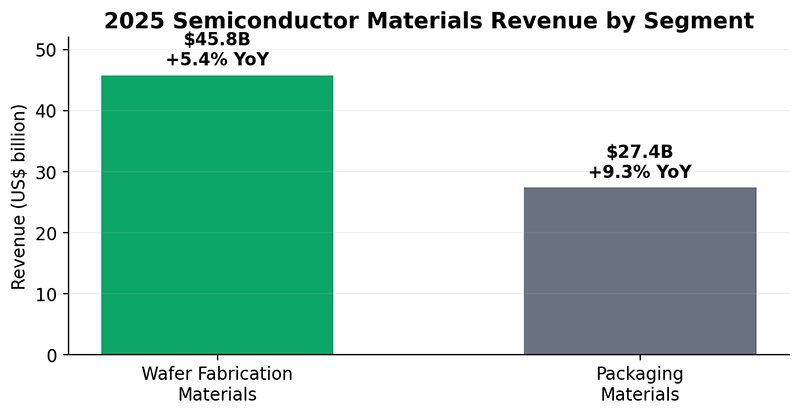

1. Sekilas Pandang Pasaran Bahan Semikonduktor 2025





Segmen PasaranHasil 2025Pertumbuhan TahunanBahagian Jumlah
Jumlah Bahan Semikonduktor$73.2 bilion6.80%100%
Bahan Fabrikasi Wafer$45.8 bilion5.40%62.60%
Bahan Pembungkusan$27.4 bilion9.30%37.40%
*Sumber: SEMI. Saham segmen dikira oleh HYRNUS berdasarkan hasil 2025 yang dilaporkan.




2. Bahan Fabrikasi Wafer Terus Berkembang
Pendapatan bahan fabrikasi wafer meningkat 5.4% kepada $45.8 bilion pada tahun 2025. SEMI melaporkan pertumbuhan dua digit yang kukuh dalam bahan berkaitan litografi, termasuk fototopeng, fotoresis dan bahan sampingan, serta bahan kimia basah.
Hasilnya mencerminkan peningkatan intensiti proses yang lebih meluas. Nod pembuatan lanjutan memerlukan kawalan litografi yang lebih ketat, langkah pembersihan dan penyediaan permukaan yang lebih mencabar, serta pengurusan ketulenan dan konsistensi bahan yang ketat. Apabila bilangan dan kerumitan langkah proses meningkat, penggunaan bahan boleh meningkat walaupun permulaan wafer tidak berkembang pada kadar yang sama.
Bagi pengeluar semikonduktor, ini bermakna pemilihan bahan dan keupayaan peralatan mesti dinilai bersama. Penghantaran bahan kimia yang stabil, kawalan pencemaran, kebolehulangan proses dan kebolehkesanan data semuanya menjadi lebih penting apabila tempoh proses mengecil.



3. Bahan Pembungkusan Mengatasi Bahan Fabrik Wafer
Pendapatan bahan pembungkusan meningkat 9.3% kepada $27.4 bilion, menyumbang kira-kira 37.4% daripada jumlah pasaran bahan semikonduktor. Substrat dan dawai ikatan merupakan penyumbang utama kepada pertumbuhan. Permintaan substrat yang maju menyokong peningkatan ini, manakala harga emas yang lebih tinggi turut meningkatkan hasil dawai ikatan.
Pertumbuhan pembungkusan canggih meningkatkan permintaan untuk penghalaan berketumpatan tinggi, interkoneksi pic halus, pengurusan haba dan integrasi berbilang acuan yang andal. Teknologi seperti integrasi 2.5D dan 3D, seni bina berasaskan ciplet dan HBM memberi penekanan yang lebih besar pada substrat, interposer, antara muka ikatan, bahan pengisi bawah dan penyelesaian pelesapan haba.
Apabila struktur pembungkusan menjadi lebih kompleks, peralatan pengeluaran mesti mengekalkan ketepatan merentasi lebih banyak pembolehubah. Penempatan acuan, tenaga ikatan, konsistensi gelung dawai, keadaan permukaan, kualiti pengacuan dan liputan ujian semuanya boleh mempengaruhi hasil dan kebolehpercayaan peranti akhir.

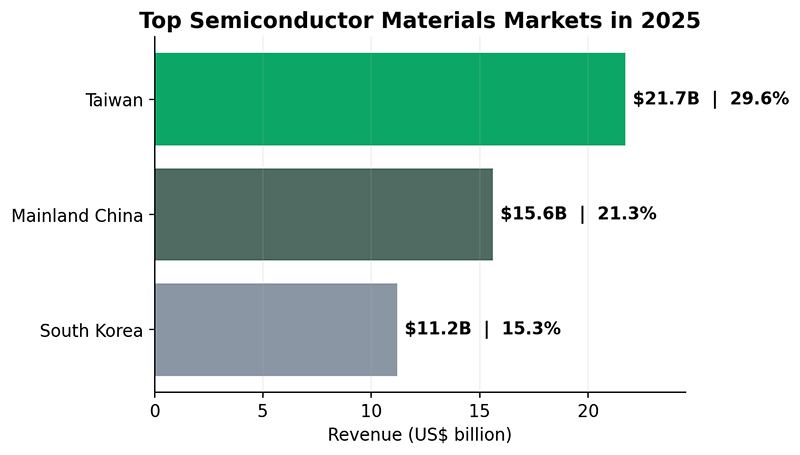

4. Landskap Pasaran Bahan Semikonduktor Serantau
Taiwan kekal sebagai pasaran bahan semikonduktor terbesar di dunia untuk tahun ke-16 berturut-turut, menjana pendapatan sebanyak $21.7 bilion pada tahun 2025. Tanah Besar China menduduki tempat kedua dengan $15.6 bilion, disokong oleh pertumbuhan dua digit, diikuti oleh Korea Selatan dengan $11.2 bilion. Semua rantau utama kecuali Eropah mencatatkan pertumbuhan tahun ke tahun, dengan Tanah Besar China dan Amerika Utara mencatatkan peningkatan paling ketara.

WilayahHasil 2025Anggaran Bahagian Global
Taiwan$21.7 bilion29.60%
Tanah Besar China$15.6 bilion21.30%
Korea Selatan$11.2 bilion15.30%
Gabungan Tiga Teratas$48.5 bilion66.30%
*Saham serantau dikira oleh HYRNUS daripada angka pendapatan global dan serantau SEMI yang dilaporkan.


Kepekatan serantau mencerminkan skala operasi faundri, memori, pembungkusan dan pengujian di Asia. Pada masa yang sama, pertumbuhan di Tanah Besar China dan Amerika Utara menunjukkan bahawa pembekal bahan dan pengeluar peralatan memerlukan strategi perkhidmatan, penyetempatan dan sokongan teknikal yang fleksibel merentasi pelbagai wilayah pengeluaran.



5. Pemacu Utama di Sebalik Pertumbuhan Pasaran

1) AI, Pengkomputeran Berprestasi Tinggi dan HBM
Pemecut AI dan platform pengkomputeran berprestasi tinggi memerlukan logik yang lebih canggih, lebar jalur memori yang lebih besar dan pembungkusan yang semakin canggih. Pengeluaran dan penyepaduan HBM menambah langkah proses dan mengenakan keperluan ketat ke atas penyusunan, sambungan, kawalan haba dan pengujian. Ini menyokong permintaan untuk kedua-dua bahan bahagian hadapan dan bahan berkaitan pembungkusan.

2) Pembungkusan Lanjutan dan Heterogen
Memandangkan penskalaan transistor konvensional menjadi lebih sukar dan mahal, prestasi sistem semakin disokong oleh integrasi peringkat pakej. Ciplet, struktur 2.5D dan 3D, pembungkusan kipas keluar dan ikatan hibrid mewujudkan keperluan baharu untuk ketepatan penjajaran, kualiti substrat, ketumpatan interkoneksi, penyediaan permukaan dan kebolehpercayaan pakej.



3) Aplikasi Semikonduktor Automotif dan Kuasa
Elektrifikasi kenderaan, penukaran kuasa, automasi perindustrian dan pengurusan kuasa pusat data terus mengembangkan keperluan untuk peranti dan modul kuasa. Aplikasi ini memerlukan bahan pembungkusan dan proses yang dapat menahan arus tinggi, kitaran suhu, tekanan mekanikal dan jangka hayat operasi yang panjang.



4) Penyetempatan Rantaian Bekalan
Program pengembangan kapasiti serantau dan keselamatan rantaian bekalan menggalakkan pengeluar untuk melayakkan sumber bahan tambahan dan mewujudkan keupayaan pengeluaran tempatan. Ini mungkin mewujudkan peluang untuk peralatan yang boleh menyokong pelbagai jenis pakej, resipi proses yang boleh disesuaikan dan antara muka data pengeluaran yang diseragamkan.



6. Apakah Maksud Trend Bahan untuk Peralatan Pembungkusan dan Pengujian
Pertumbuhan bahan bukan sahaja merupakan trend pembelian. Ia merupakan isyarat bahawa pengeluaran semikonduktor menjadi lebih intensif proses dan pembuatan bahagian belakang mesti menguruskan struktur, bahan dan keperluan kualiti yang lebih kompleks.
  • Ketepatan Penempatan Die Lebih TinggiPakej berbilang acuan dan ciplet memerlukan penjajaran penglihatan yang tepat, daya penempatan terkawal dan kebolehulangan yang stabil merentasi tetingkap proses kecil.
  • Proses Interkoneksi yang Lebih MenuntutIkatan dawai pic halus, ikatan dawai aluminium berat, ikatan reben dan kaedah sambung sambungan lain memerlukan kawalan tepat terhadap daya ikatan, tenaga ultrasonik, suhu dan geometri gelung.
  • Kawalan Permukaan dan Pencemaran yang Lebih KetatProses rawatan dan pembersihan permukaan plasma menjadi lebih penting apabila lekatan, kualiti ikatan dawai, integriti pengacuan dan kebolehpercayaan jangka panjang bergantung pada keadaan permukaan.
  • Pencetakan dan Pengendalian Bahan yang DipertingkatkanStruktur pakej lanjutan memerlukan aliran bahan, tekanan, suhu dan kawalan pengawetan yang konsisten sambil meminimumkan lompang, delaminasi dan kerosakan pakej.
  • Liputan Pemeriksaan dan Ujian yang Lebih LuasPakej yang lebih kompleks meningkatkan keperluan untuk pemeriksaan visual, ujian elektrik, pengendali ujian, penyatuan, kebolehkesanan dan penyepaduan dengan sistem data kilang.
  • Automasi Lebih Baik dan Fleksibiliti ResipiPengilang memerlukan perubahan yang lebih pantas, resipi proses yang boleh diprogramkan, pengumpulan data pengeluaran dan keserasian dengan MES atau sistem automasi kilang yang lain.







7. Tinjauan Pasaran
Pasaran bahan semikonduktor berkemungkinan akan terus disokong oleh pengeluaran nod canggih, infrastruktur AI, pengembangan kapasiti HBM dan pembangunan berterusan pembungkusan canggih. Walau bagaimanapun, kadar pertumbuhan mungkin berbeza mengikut kategori bahan, rantau dan persekitaran harga. Hasil dawai ikatan, sebagai contoh, boleh dipengaruhi oleh harga logam serta jumlah penggunaan sebenar.
Bagi pengeluar yang merancang pembungkusan baharu atau kapasiti pengujian, pendekatan yang paling berguna adalah menterjemahkan trend pasaran kepada keperluan proses. Format pakej, kombinasi bahan, ketepatan, daya pemprosesan, julat suhu, masa ujian, tahap automasi dan keperluan antara muka kilang harus dinilai bersama sebelum pemilihan peralatan.



8. Kesimpulan
Pasaran bahan semikonduktor bernilai $73.2 bilion yang mencatat rekod pada tahun 2025 mengesahkan bahawa kerumitan pembuatan semakin meningkat merentasi fabrikasi wafer dan pembungkusan. Bahan pembungkusan berkembang lebih pantas daripada keseluruhan pasaran, menonjolkan peningkatan kepentingan substrat, interkoneksi dan integrasi peringkat pakej.
Bagi pengeluar semikonduktor, trend ini mewujudkan keperluan yang jelas untuk peralatan yang dapat memberikan kawalan proses yang stabil, ketepatan tinggi, automasi fleksibel dan data berkualiti yang andal. Strategi peralatan yang paling berkesan harus berdasarkan pakej peranti sebenar, aliran proses, sasaran kapasiti dan keadaan kilang dan bukannya pada spesifikasi mesin tunggal.




Perlukan Peralatan yang Sesuai dengan Proses Pembungkusan atau Pengujian Anda?
HYRNUS menyediakan peralatan pembungkusan dan pengujian semikonduktor dan boleh mengesyorkan konfigurasi yang sesuai berdasarkan jenis pakej, kapasiti pengeluaran, keperluan proses dan keperluan automasi kilang.







Soalan Lazim



Seberapa besarkah pasaran bahan semikonduktor global pada tahun 2025?

Pasaran mencapai pendapatan sebanyak $73.2 bilion, peningkatan sebanyak 6.8% berbanding tahun 2024.

Segmen bahan semikonduktor yang manakah berkembang lebih pantas pada tahun 2025?

Bahan pembungkusan meningkat 9.3%, berbanding pertumbuhan 5.4% untuk bahan fabrikasi wafer.

Mengapakah bahan pembungkusan canggih menjadi lebih penting?

Sistem berasaskan AI, HBM dan ciplet memerlukan sambungan berketumpatan tinggi, substrat termaju, pengurusan haba yang lebih baik dan penyepaduan pakej yang lebih kompleks.

Bagaimanakah trend bahan mempengaruhi pemilihan peralatan semikonduktor?

Bahan dan struktur pembungkusan yang lebih kompleks meningkatkan keperluan untuk ketepatan peletakan, kawalan ikatan, rawatan permukaan, konsistensi pengacuan, pemeriksaan, liputan ujian dan kebolehkesanan data pengeluaran.
