Ikatan Wayar untuk Peranti Optik

Peranti optik—termasuk diod laser (LD), fotodiod (PD), VCSEL, transceiver optik dan komponen LiDAR—memerlukan sambungan elektrik yang sangat andal untuk memastikan prestasi optik yang stabil dan kebolehpercayaan jangka panjang. Antara teknologi sambungan yang tersedia, ikatan dawai kekal sebagai salah satu penyelesaian yang paling banyak digunakan kerana ketepatan ikatannya yang sangat baik, rintangan sentuhan yang rendah dan keserasian dengan pembuatan volum tinggi.

Berbanding dengan pembungkusan IC konvensional, pembungkusan peranti optik meletakkan tuntutan yang lebih ketat terhadap ketepatan ikatan, kawalan tekanan, pengurusan haba dan integriti isyarat. Proses ikatan wayar yang dikawal dengan baik bukan sahaja meningkatkan prestasi elektrik tetapi juga membantu mengekalkan kecekapan gandingan optik dan memanjangkan jangka hayat peranti.

Panduan ini menerangkan proses ikatan wayar yang lengkap untuk peranti optik, peralatan yang disyorkan dan aplikasi tipikal dalam komunikasi optik, modul VCSEL, diod laser, fotodiod dan sistem LiDAR.

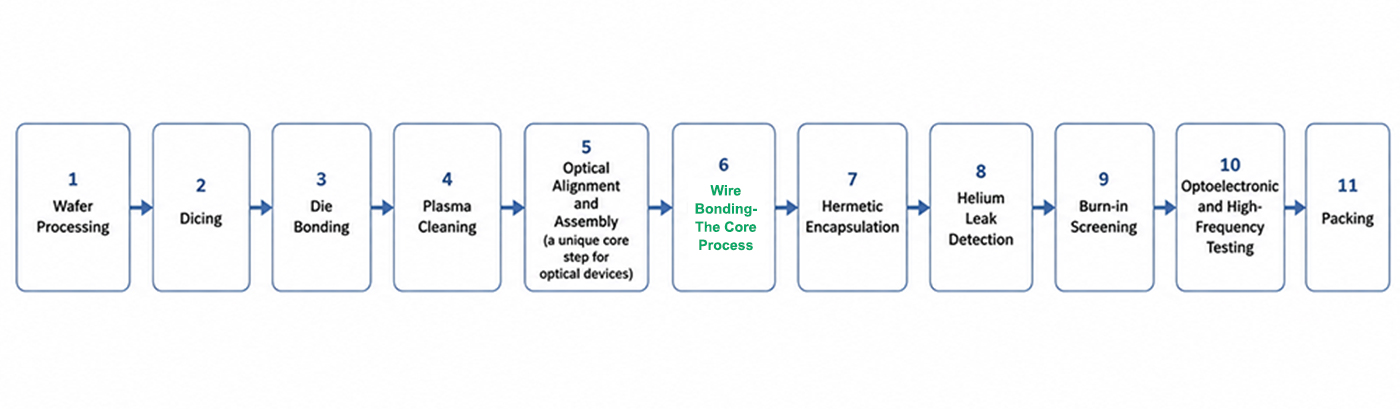

Proses Ikatan Wayar Peranti Optik

Ikatan dawai merupakan salah satu langkah paling kritikal dalam pembungkusan peranti optik, yang secara langsung mempengaruhi prestasi elektrik, integriti isyarat dan kebolehpercayaan jangka panjang.

1. Pemprosesan Wafer

Cip optik dibuat pada wafer semikonduktor sebelum disingulasikan menjadi acuan individu.

2. Memotong dadu

Pemisahan cip individu menggunakan penggergajian laser senyap atau bilah nipis untuk meminimumkan kerosakan tepi dan faset.

3. Ikatan Mati

Memasang cip pada substrat atau sink haba, biasanya melalui pematerian AuSn eutektik untuk laser berkuasa tinggi, dengan ketepatan penempatan dalam lingkungan ±1-3 µm.

4. Pembersihan Plasma

Pengaktifan permukaan pad ikatan untuk menyingkirkan oksida dan sisa organik sebelum pengikatan.

5. Penjajaran dan Pemasangan Optik (langkah teras unik untuk peranti optik)

Penjajaran gentian/kanta secara aktif atau pasif untuk memaksimumkan kecekapan gandingan (ketepatan nanometer); ini unik untuk pakej optik.

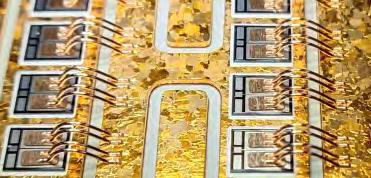

6. Ikatan Wayar – Proses Teras

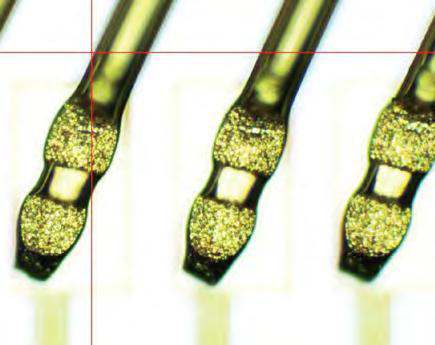

Kaedah pengikatan Untuk diod laser, VCSEL dan fotodiod berkelajuan tinggi, ikatan baji sangat diutamakan berbanding ikatan bebola kerana ia memberikan induktans parasit yang lebih rendah, profil gelung yang lebih rata dan tekanan mekanikal yang dikurangkan pada aspek optik rapuh – penting untuk isyarat frekuensi tinggi dan rongga TO-can yang ketat.

Bahan dawai Wayar emas (kesucian ≥ 99.99%) ialah piawaian industri, menawarkan rintangan pengoksidaan yang sangat baik, kebolehlekitan yang konsisten dan tempoh proses yang luas. Wayar kuprum lebih murah dan mempunyai kekonduksian terma 26% lebih tinggi (401 W/m·K), yang membantu pelesapan haba, tetapi memerlukan gas pembentuk (N₂/H₂) untuk mencegah pengoksidaan dan memerlukan kawalan proses yang lebih ketat. Wayar kuprum bersalut paladium menawarkan kompromi yang seimbang antara kos dan rintangan kakisan.

Parameter ikatan kritikal Interaksi kuasa ultrasonik, daya ikatan dan masa menentukan kualiti ikatan. Kuasa atau daya yang tidak mencukupi menyebabkan ikatan yang lemah; nilai yang berlebihan menyebabkan kawah pad atau kerosakan cip. Julat tipikal untuk dawai emas 20–50 µm pada pad Au/Al ialah kuasa 60-120 mW, daya 20-50 gf, masa 10-30 ms, tetapi mesti dioptimumkan setiap peranti.

Profil gelung dan kawalan sapuan Ketinggian gelung mesti diminimumkan untuk mengurangkan induktans dan mengelakkan pintasan pada penutup, namun tetap memberikan kelegaan. Geometri gelung (standard, terbalik, gelung rendah) dipilih setiap susun atur pad. Semasa enkapsulasi, sapuan wayar (anjakan sisi) mesti <5% daripada rentang untuk mengelakkan seluar pendek. Pengikat lanjutan menawarkan urutan gelung berbilang kink yang boleh diprogramkan.

Jaminan kualiti : AOI sebaris menyemak bentuk jahitan dan geometri gelung. Ujian tarikan dawai mengukur daya putus tegangan (mengikut MIL-STD-883 atau GR-468). Ujian ricih jahitan menilai kekuatan antara muka. Pemantauan ultrasonik in situ menyediakan maklum balas masa nyata, membolehkan penolakan segera ikatan yang rosak.

7. Enkapsulasi Hermetik

Mengedap bungkusan (jahitan selari untuk tin TO, kimpalan laser untuk rama-rama/KOTAK) di bawah gas lengai.

8. Pengesanan Kebocoran Helium

Mengesahkan kedap udara pakej – metrik kelayakan mandatori untuk peranti laser.

9. Saringan Melecur

Pembakaran berkuasa suhu tinggi untuk menghapuskan kegagalan awal.

10. Ujian Optoelektronik dan Frekuensi Tinggi

Ujian merangkumi kuasa optik, arus ambang, panjang gelombang, daya tindak balas dan parameter-S.

11. Pembungkusan

Pembungkusan akhir untuk penghantaran.

Mengapakah Ikatan Wayar Penting dalam Pembungkusan Peranti Optik?

Ketepatan ikatan yang tinggi untuk cip optik mini

Pad ikatan cip optik adalah sangat kecil – pad VCSEL boleh sekecil 95 µm × 157 µm, dengan diameter dawai hanya 20-25 µm. Ikatan dawai mencapai ketepatan penempatan peringkat mikron, memenuhi keperluan kedudukan ketat cip optik. Cip optoelektronik sangat sensitif terhadap tekanan ikatan; oleh itu, ikatan bola emas atau ikatan baji ketepatan hampir diguna pakai secara universal.

Prestasi elektrik yang stabil dan rintangan sentuhan yang rendah

Ikatan dawai menghasilkan ikatan metalurgi melalui ubah bentuk plastik pada antara muka, didorong oleh tenaga dan daya ultrasonik. Ikatan keadaan pepejal ini menghasilkan rintangan sentuhan yang sangat rendah, memastikan penghantaran isyarat frekuensi tinggi dengan ketepatan tinggi. Bagi peranti komunikasi optik, induktans parasit yang rendah amat penting.

Menyokong pelbagai bahan dawai untuk penyesuaian fleksibel

Teknologi ikatan dawai menyokong dawai emas, kuprum dan aluminium:

Dawai emas – Kestabilan kimia dan rintangan pengoksidaan yang sangat baik; bahan pilihan untuk pembungkusan peranti optik. Ikatan dawai emas berfungsi dengan sangat baik pada VCSEL dan peranti mewah lain, melebihi spesifikasi pelanggan. Ketulenan emas 99.99% atau lebih tinggi diperlukan.
Dawai tembaga – Kekonduksian terma 401 W/(m·K), 26% lebih tinggi daripada emas, menawarkan pelesapan haba yang lebih baik; kosnya hanya 10-30% daripada dawai emas. Walau bagaimanapun, kuprum mudah teroksida, dengan tempoh proses yang lebih sempit. Pengoksidaan boleh dikurangkan dengan memperkenalkan gas pembentuk nitrogen/hidrogen semasa pengikatan.
Dawai kuprum bersalut paladium – Menggabungkan kelebihan kos tembaga dengan rintangan pengoksidaan emas, mendapat perhatian yang semakin meningkat dalam pembungkusan optoelektronik.

Sesuai untuk pengeluaran dalam kuantiti yang banyak

Ikatan dawai mendapat manfaat daripada peralatan automatik yang matang dan proses yang sedia ada. Kadar kecacatan ikatan boleh berada di bawah 25 ppm, dan pic pad ikatan boleh sekecil 20 µm, memenuhi permintaan pengeluaran besar-besaran untuk peranti optik. Untuk peranti berbilang saluran seperti tatasusunan VCSEL, ikatan selari berbilang dawai disokong.

Peralatan yang Disyorkan

Peralatan	Tujuan	Spesifikasi Utama
Pengikat Wayar Automatik	Sambungan elektrik yang tepat	Nanometer-kedudukan aras, sokongan terhadoperasi rongga, baji-mod ikatan
Pengikat Die Eutektik	Tinggi-penempatan cip ketepatan	Toleransi penempatan ±1-3 µm
Pembersih Plasma	Pengaktifan permukaan pad ikatan	Menghilangkan oksida dan sisa organik
Sistem Pemeriksaan Optik Automatik (AOI)	Pemeriksaan kualiti bon	Memeriksa bentuk jahitan dan profil gelung dawai
Penguji Ricih Bola / Tarik Wayar	Pengesahan kekuatan ikatan	Menilai kebolehpercayaan ikatan

Aplikasi Lazim

Transceiver optik – Ikatan wayar berbilang saluran berketumpatan tinggi dalam integrasi COB (cip-on-board) untuk modul berkelajuan tinggi
Diod laser – Peranti komunikasi optik jarak jauh berkuasa tinggi dalam pakej rama-rama, memerlukan pelbagai ikatan isyarat, kawalan suhu dan bekalan kuasa
Fotodiod – Pakej TO-tin dengan sambungan ikatan baji
Modul VCSEL – Aplikasi LiDAR dan pengesanan 3D yang memerlukan penjajaran kanta dan ikatan dawai selari berbilang saluran; ikatan dawai emas ialah sambungan antara muka yang diutamakan untuk kenalan atas VCSEL
Komponen LiDAR – Ikatan wayar elektrik untuk peranti kompleks seperti tatasusunan berfasa optik 128 saluran (OPA)
Sensor dan pengesan inframerah – Memerlukan konsistensi yang tinggi dalam kekuatan ikatan
